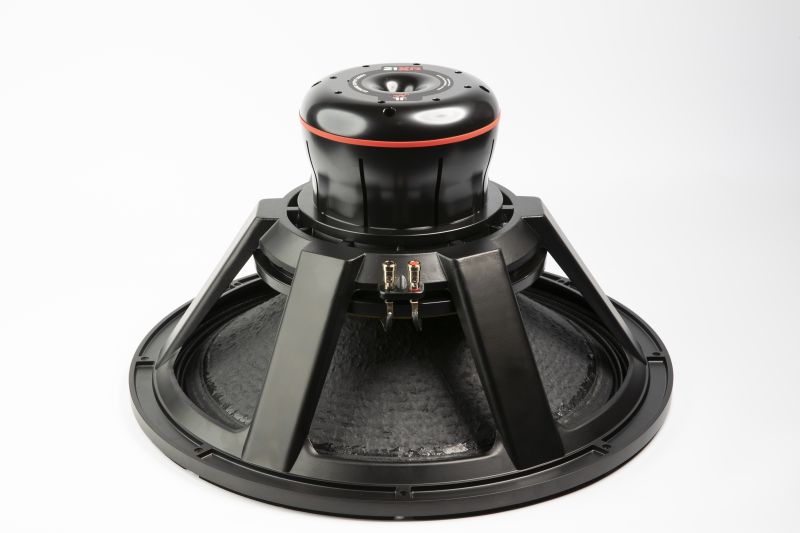

Der 21XR von RedCatt ist ein 21-Zoll-Subwoofer für leistungsorientierte Tieftonkonzepte in professionellen Beschallungsanlagen sowie im anspruchsvollen Lautsprecherselbstbau. Das 8-Ω-Chassis ist mit 1800 W AES belastbar und für 3600 W Programmleistung ausgelegt. Die 134,6-mm-Schwingspule arbeitet in einem Neodym-Magnetsystem; die Resonanzfrequenz beträgt 32,30 Hz, der Gleichstromwiderstand 4,50 Ω und die Schwingspuleninduktivität 0,650 mH. Mit einem Qts von 0,500, einer Membranfläche von 1662,00 cm² und einer bewegten Masse von 488,58 g ist das Chassis für tief abgestimmte Bassreflexsysteme ausgelegt. Für PA-Basssysteme sind Gehäuseabstimmungen von 105 l bei 37 Hz, 120 l bei 34 Hz oder 145 l bei 31 Hz vorgesehen; dieselben Daten bieten auch im HiFi- und DIY-Bereich eine klare Grundlage für die Gehäuseplanung mit dem 21XR.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 21XR
| Technische Daten | Wert |
|---|---|
| Kategorie | Subwoofer |
| Größe (Zoll) | 21" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 1800 W |
| Belastbarkeit Programm (W) | 3600 W |
| Schwingspulendurchmesser (mm) | 134,6 mm |
| Magnetmaterial | Neodymium |
| Außendurchmesser (mm) | 549,00 mm |
| Einbaudurchmesser (mm) | 503,00 mm |
| Lochkreisdurchmesser (mm) | 525,00 mm |
| Einbautiefe (mm) | 287,00 mm |
| Empfohlenes Gehäusevolumen (l) | 105 l | 120 l | 145 l |
| Empfohlene Abstimmfrequenz (Hz) | 37 Hz | 34 Hz | 31 Hz |
| Nettogewicht (kg) | 23,80 kg |
| Versandgewicht/Bruttogewicht (kg) | 24,6 kg |
| Hersteller Artikelnummer | 21XRX8-347A |
| Gleichstromwiderstand Re (Ohm) | 4,50 Ω |
| Schwingspuleninduktivität Le (mH) | 0,650 mH |
| Resonanzfrequenz Fs (Hz) | 32,30 Hz |
| Qms | 16,79 |
| Qes | 0,510 |
| Qts | 0,500 |
| Sd (cm²) | 1662,00 cm² |
| Xmax (mm) | 22,83 mm |
| Mms (g) | 488,58 g |
| BxL (Tm) | 29,37 Tm |
| Cms (mm/N) | 0,0500 mm/N |
| Rms (kg/s) | 5,90 kg/s |
| F_upper (Hz) * | 1161 Hz |
| F_lower (Hz) * | 59 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – RedCatt 21XR
Der 21XR eignet sich für großformatige Bassreflexgehäuse, in denen ein 21-Zoll-Chassis mit hoher elektrischer Belastbarkeit und großer linearer Auslenkung benötigt wird. Im PA-Bereich lässt er sich in Subwoofermodulen für mobile Beschallung, Festinstallationen und leistungsfähige Mehrwege-Systeme einsetzen. Die empfohlenen Abstimmungen reichen von 105 l bei 37 Hz über 120 l bei 34 Hz bis 145 l bei 31 Hz und ermöglichen eine auf den jeweiligen Tieftonbedarf abgestimmte Planung. Für HiFi- und DIY-Projekte bietet das Chassis eine belastbare Basis für großvolumige Tieftonlösungen, sofern Gehäuse, Hochpassfilter und Übergangsfrequenz passend ausgelegt werden. Die Integration sollte mit einer geeigneten Endstufe sowie einem abgestimmten DSP- oder Weichenkonzept erfolgen; mechanische Einbaumaße und das Nettogewicht sind bei der Konstruktion zu berücksichtigen.
Service zum RedCatt 21XR
Zum 21XR bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau und Systemabstimmung. Für PA- und HiFi-/DIY-Projekte unterstützen wir außerdem bei DSP-/Weichen-Setup, Presets, Empfehlungen, Bauplan und Bauset. Ergänzend sind originale Recone-Kits von RedCatt sowie unser Recone-Service verfügbar.
| LS Chassis-Typ: | Subwoofer |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 30,000 - 34,999 Hz |
| LS Größe: | 21" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 350,00 - 900,00 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 15,000 - 19,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 20,00 - 60,00 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
