18PS76 von B&C

Der 18PS76 von B&C ist ein 18-Zoll-Subwoofer für Bass- und Tieftonaufgaben in praxisgerechten Lautsprecherkonzepten. Die 8 Ω Variante arbeitet mit 600 W AES und 1200 W Programmleistung. Der Frequenzbereich reicht von 40 Hz bis 2000 Hz, der Wirkungsgrad liegt bei 99 dB. Die Schwingspule misst 76 mm und nutzt Kupfer als Wickelmaterial. Der Ferritmagnet arbeitet mit 25,8 Tm Kraftfaktor, während 1210 cm² Membranfläche und 7 mm Xmax die technische Basis für belastbare Bassreflex-Abstimmungen bilden. Für den 18PS76 sind 150 l Gehäusevolumen mit 45 Hz Abstimmfrequenz vorgesehen.

JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!

Technische Daten – B&C 18PS76

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.

Anwendungsgebiete – B&C 18PS76

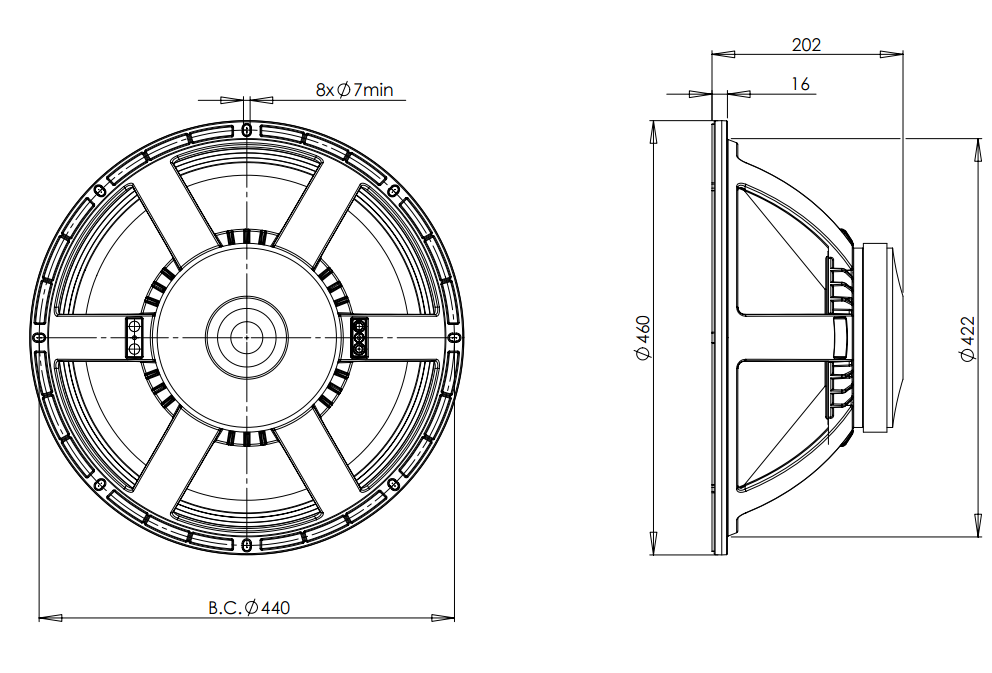

Der 18PS76 eignet sich für Bassreflex-Gehäuse, bei denen ein 18-Zoll-Treiber mit 150 l Volumen und 45 Hz Abstimmung eingesetzt werden soll. Der nutzbare Frequenzbereich bis 2000 Hz lässt auch Tieftonaufgaben in Mehrwege-Konzepten zu, sofern Trennung, Gehäuse und Systemabstimmung passend ausgelegt werden. Mit 8 Ω Nennimpedanz lässt sich der Treiber gut in gängige Verstärker- und Controller-Setups einbinden. Die Montagewerte mit 460 mm Außendurchmesser, 422 mm Einbaudurchmesser und 202 mm Tiefe helfen bei Neubau, Austausch und Reparatur bestehender Lautsprechergehäuse. In PA-Konzepten, Club-Anwendungen und werkstattnahen Ersatzbestückungen zählt vor allem die saubere Abstimmung aus Volumen, Tuning und sinnvoller Trennfrequenz.

Service zum B&C 18PS76

Für den 18PS76 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau, zu DSP-/Weichen-Setup, Presets und passenden Empfehlungen. Außerdem bieten wir originale Recone-Kits sowie unseren Recone-Service für eine fachgerechte Instandsetzung an.
