Der 18NTLS5000 von Eighteensound ist ein Subwoofer im 18-Zoll-Format für kompakte Bassgehäuse in HiFi-, Kino- und leistungsorientierten Beschallungsanwendungen. Die 4-Ω-Ausführung ist mit 1800 W nominal und 3600 W Programm belastbar; der Wirkungsgrad beträgt 89,0 dB, der Frequenzbereich reicht von 35 Hz bis 4000 Hz. Eine 115-mm-Schwingspule, Neodym-Magnetsystem, 43-mm-Tetracoil, doppelte Silikon-Zentrierspinne und eine besonders weit auslenkbare Gummisicke bilden die konstruktive Basis. Mit 17,75 mm Xmax, 19,0 mm Xvar und 510,0 g bewegter Masse ist das Chassis auf großen linearen Hub ausgelegt. Für PA-Bassmodule, leistungsstarke Kinobässe sowie anspruchsvolle HiFi- und DIY-Projekte bietet der 18NTLS5000 eine belastbare Grundlage für sorgfältig abgestimmte Gehäuse.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 18NTLS5000
| Technische Daten | Wert |
|---|---|
| Kategorie | Subwoofer |
| Größe (Zoll) | 18" |
| Nennimpedanz (Ohm) | 4 Ω |
| Belastbarkeit AES (W) | 1800 W |
| Belastbarkeit Programm (W) | 3600 W |
| Wirkungsgrad 1W/1m (dB) | 89,0 dB |

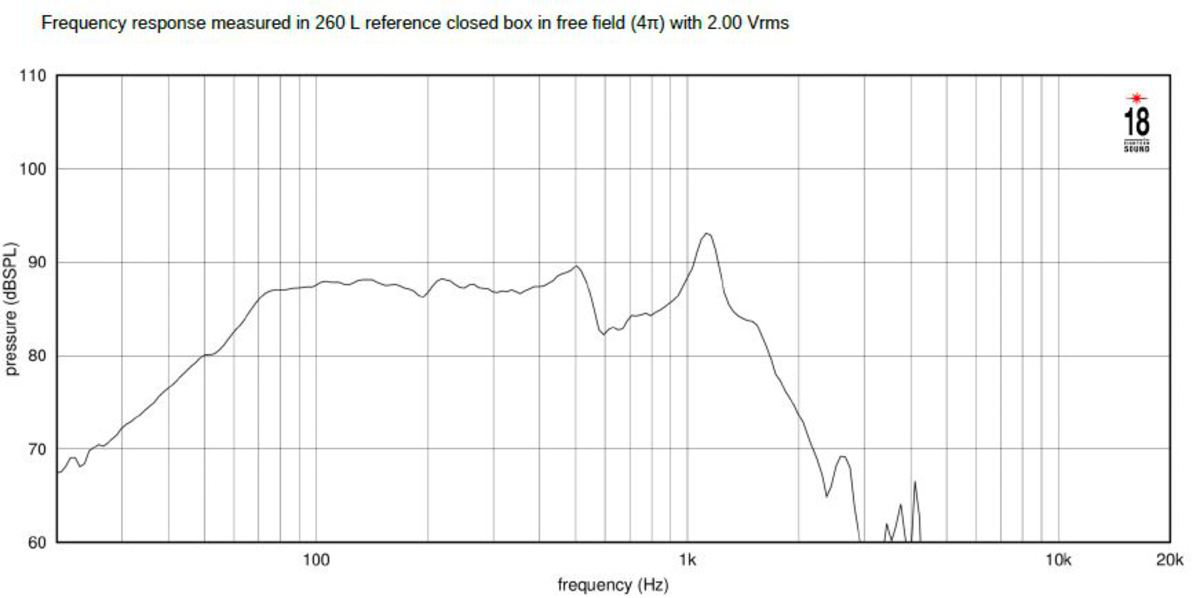

| Frequenzbereich (Hz) | 35–4000 Hz |
| Schwingspulendurchmesser (mm) | 115 mm |
| Magnetmaterial | Neo |
| Technologie | 43-mm-Tetracoil, doppelte Silikon-Zentrierspinne, einzelne extra lange Gummisicke, symmetrische Induktivität und flacher BL-Verlauf |
| Außendurchmesser (mm) | 462 mm |
| Einbaudurchmesser (mm) | 417,0 mm |
| Lochkreisdurchmesser (mm) | 440 mm |
| Einbautiefe (mm) | 330 mm |
| Empfohlenes Gehäusevolumen (l) | 120,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 40 Hz |
| Nettogewicht (kg) | 13,6 kg |
| Versandgewicht/Bruttogewicht (kg) | 14,5 kg |
| Gleichstromwiderstand Re (Ohm) | 2,7 Ω |
| Schwingspuleninduktivität Le (mH) | 2,0 mH |
| Resonanzfrequenz Fs (Hz) | 37 Hz |
| Qms | 8,4 |
| Qes | 0,35 |
| Qts | 0,33 |
| Vas (l) | 75,0 l |
| Sd (cm²) | 1225,0 cm² |
| Xmax (mm) | 17,75 mm |
| Xvar/Xdamage (mm) | 19,0 mm |
| Mms (g) | 510,0 g |
| BxL (Tm) | 30,7 Tm |
| EBP (Hz) | 105 Hz |
| Wirkungsgrad η0 (%) | 1,1 % |
| CB Vb (l) @ Qtc = 0,577 * | 36,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 57,9 l |
| CB Vb (l) @ Qtc = 0,450 * | 87,3 l |
| CB Vb (l) @ Fc = 90 Hz * | 15,3 l |
| CB Vb (l) @ Fc = 70 Hz * | 29,1 l |
| CB Vb (l) @ Fc = 50 Hz * | 90,8 l |
| CB Einsatz-Empfehlung * | Kick-Bass 87,3 l |
| F_upper (Hz) * | 294 Hz |
| F_lower (Hz) * | 80 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eighteensound 18NTLS5000
Der 18NTLS5000 eignet sich vorrangig für Subwooferkonzepte, bei denen tiefe Wiedergabe, hoher Hub und ein kompaktes Gehäuse zusammengeführt werden sollen. In PA-Systemen kann das Chassis in einzeln oder mehrfach bestückten Bassmodulen eingesetzt und per DSP an Topteile oder Mehrwege-Systeme angebunden werden. Für Heimkino, HiFi und DIY-Lautsprecherbau unterstützt das empfohlene Gehäusevolumen von 120,0 l mit 40 Hz Abstimmfrequenz eine klar definierte Bassreflex-Auslegung. Die Resonanzfrequenz von 37 Hz, Qts 0,33 und Vas 75,0 l erlauben außerdem eine fundierte Simulation alternativer Gehäusekonzepte. Wegen der hohen bewegten Masse und des großen linearen Hubs sollte die obere Trennung systembezogen gewählt und mit Filterung, Limiting sowie ausreichender Verstärkerkontrolle umgesetzt werden.
Service zum Eighteensound 18NTLS5000
Zum 18NTLS5000 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Dazu gehören DSP- und Weichen-Setup, Presets, Empfehlungen sowie auf Wunsch Bauplan und Bauset für PA-, Heimkino-, HiFi- und DIY-Projekte. Auch originale Recone-Kits und unser Recone-Service können in die Planung einbezogen werden.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 75,000 - 99,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Subwoofer |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 75 - 84 / warmer, fetter Subwoofer von 30 - max. 80 Hz (weniger Details) |
| LS F_upper (Hz): | 250,000 - 499,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 2,000 - 2,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 350,00 - 900,00 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 15,00 - 19,99 mm |
| Sperrgut: | NEIN |
