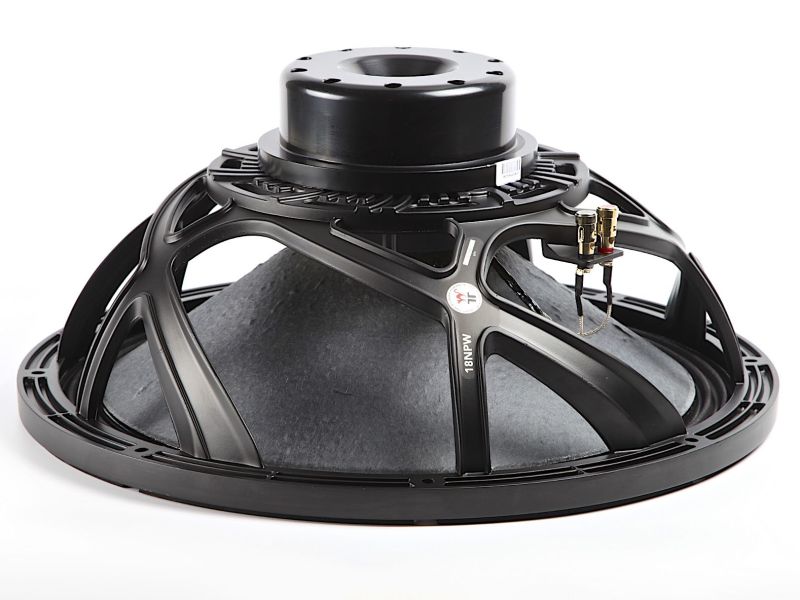

Der 18NPW von RedCatt ist ein 18-Zoll-Tieftöner für leistungsstarke Bassanwendungen in professionellen Beschallungs- und Lautsprechersystemen. Das 8-Ω-Chassis verträgt 1200 W AES, 2400 W Programmleistung und 4800 W Spitzenleistung. Seine Resonanzfrequenz liegt bei 36 Hz, die Schwingspule misst 101,6 mm und arbeitet in einem Neodym-Magnetsystem. Mit 211,5 l Vas, 0,278 Qts und 199,4 g Mms eignet sich der Treiber für abgestimmte Bassreflexgehäuse. Im PA-Bereich lässt er sich in Einzel- und Mehrfach-Subwoofersysteme integrieren; im HiFi- und DIY-Lautsprecherbau bietet er eine belastbare Grundlage für großvolumige Tieftonkonzepte. Der 18NPW verbindet hohe elektrische Belastbarkeit mit klar definierten TSP für eine nachvollziehbare Systemauslegung.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 18NPW
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 18" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 1200 W |
| Belastbarkeit Programm (W) | 2400 W |
| Frequenzbereich (Hz) | 25–100 Hz |
| Empfohlene Trennfrequenz (Hz) | Hochpass 20–29 Hz |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Neodym |
| Technologie | Kupferdraht-Schwingspule mit Glasfaserträger, doppellagige Silikon-Zentrierspinne |
| Außendurchmesser (mm) | 468 mm |
| Einbaudurchmesser (mm) | 426 mm |
| Lochkreisdurchmesser (mm) | 442 mm |
| Einbautiefe (mm) | 189 mm |
| Empfohlenes Gehäusevolumen (l) | 210 l / 245 l / 275 l |
| Empfohlene Abstimmfrequenz (Hz) | 37 Hz / 32 Hz / 29 Hz |
| Nettogewicht (kg) | 9,40 kg |
| Hersteller Artikelnummer | DR-18-019-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ohm) | 5,10 Ω |
| Schwingspuleninduktivität Le (mH) | 1,510 mH |
| Resonanzfrequenz Fs (Hz) | 36,00 Hz |
| Qms | 8,39 |
| Qes | 0,280 |
| Qts | 0,278 |
| Vas (l) | 211,50 l |
| Sd (cm²) | 1257,00 cm² |
| Xmax (mm) | 4,85 mm |
| Mms (g) | 199,40 g |
| BxL (Tm) | 27,30 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 63,9 l |
| CB Vb (l) @ Qtc = 0,500 * | 94,6 l |
| CB Vb (l) @ Qtc = 0,450 * | 130,5 l |
| CB Vb (l) @ Fc = 90 Hz * | 32,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 54,9 l |
| CB Vb (l) @ Fc = 50 Hz * | 108,6 l |
| CB Einsatz-Empfehlung * | Subwoofer 130,5 l |
| F_upper (Hz) * | 636 Hz |
| F_lower (Hz) * | 99 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – RedCatt 18NPW
Der 18NPW eignet sich als Tieftonchassis für professionelle Subwoofer, Bassmodule und mehrwegige Beschallungssysteme. In PA-Anwendungen kann er in einzelnen oder mehrfach bestückten Bassreflexgehäusen für Touring, Installation und stationäre Beschallung eingesetzt werden. Für HiFi- und DIY-Projekte ist er für großformatige Tieftonmodule und individuell abgestimmte Lautsprecherkonzepte geeignet. Die empfohlenen Bassreflexabstimmungen reichen von 210 l bei 37 Hz über 245 l bei 32 Hz bis 275 l bei 29 Hz. Je nach Abstimmung ist ein Hochpass zwischen 20 und 29 Hz vorgesehen. Die typische Arbeitsbandbreite von 25 bis 100 Hz erleichtert die Anbindung an Mittelbass- oder Fullrange-Wege, während DSP, Limiter und Trennfrequenz passend zum Gehäuse und zur Systemleistung ausgelegt werden sollten.
Service zum RedCatt 18NPW
Zum 18NPW bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup. Dazu gehören Empfehlungen für PA-, HiFi- und DIY-Projekte, passende Presets, Baupläne und Bausets sowie originale Recone-Kits und unser Recone-Service.
| LS CB Einsatz-Empfehlung: | Subwoofer ab ca. 35 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 125,000 - 149,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 75,000 - 99,999 L |
| LS Chassis-Typ: | Subwoofer |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 175,00 - 199,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
