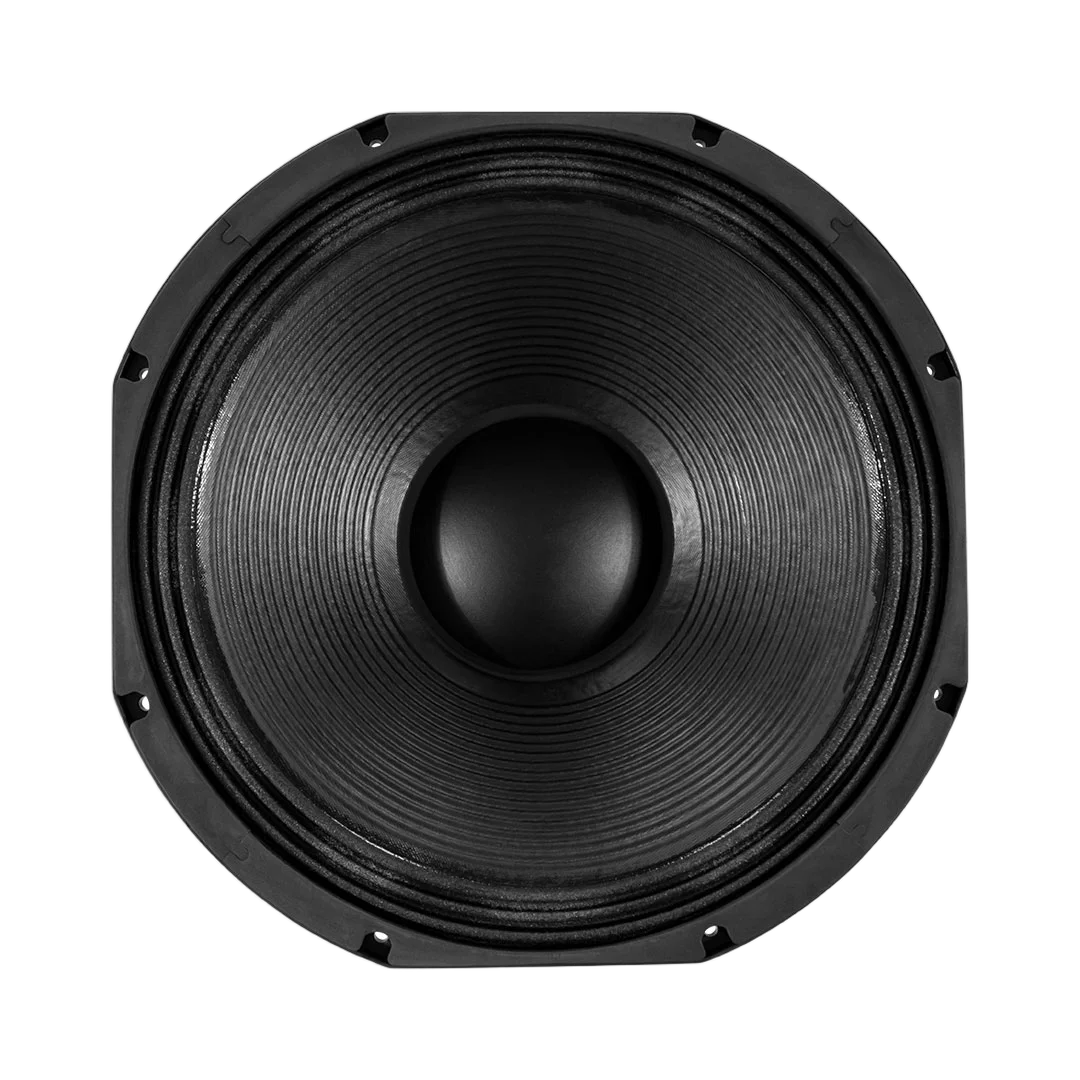

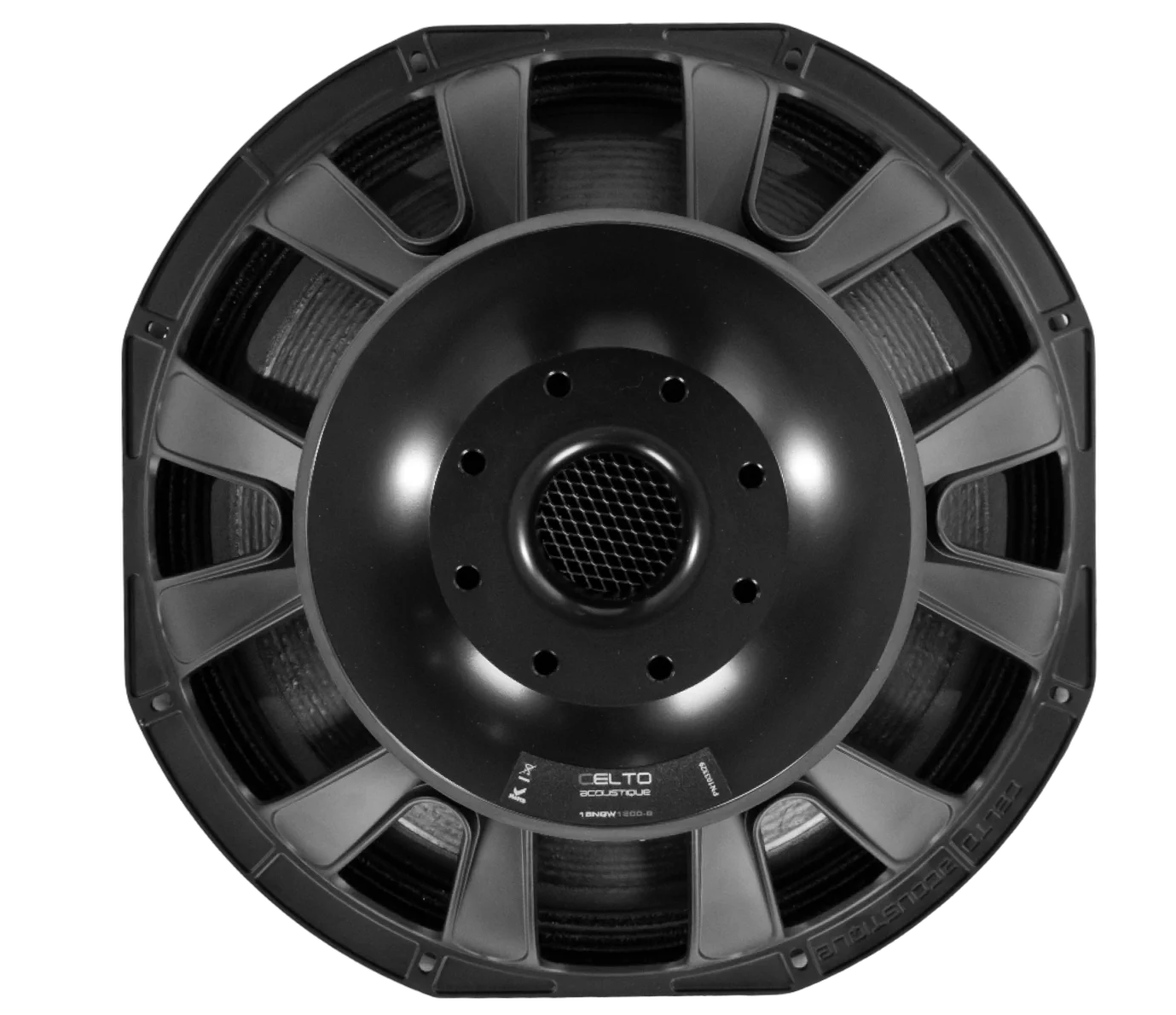

Der 18NGW1200 von Celto ist ein 18" Subwoofer für tieffrequente Lautsprecherkonzepte in Beschallung, Installation und Selbstbau. Die Nennimpedanz beträgt 8 Ω, die Belastbarkeit liegt bei 1200 W AES, und der Wirkungsgrad beträgt 97 dB bei 1 W/1 m. Der 18NGW1200 arbeitet mit einer 100-mm-Schwingspule, einem Ferritmagneten und einer wasserfest behandelten Papiermembran mit Faserverstärkung. Mit 35 Hz Resonanzfrequenz, 206 l Vas und ±10 mm Xmax eignet sich der Treiber für abgestimmte Bassgehäuse, etwa im PA-Sub, im Heimlautsprecherbau oder in DIY-Systemen mit sauber geplanter Gehäuseabstimmung.
JETZT – originale Recone-Kits von Celto sowie unser Recone-Service – nur hier!
Technische Daten – Celto 18NGW1200
| Technische Daten | Wert |
|---|---|
| Kategorie | Subwoofer |
| Größe (Zoll) | 18" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 1200 W |
| Wirkungsgrad 1W/1m (dB) | 97 dB |
| Schwingspulendurchmesser (mm) | 100 mm |
| Magnetmaterial | Ferrite |
| Außendurchmesser (mm) | 470 mm |
| Einbaudurchmesser (mm) | 422 mm |
| Lochkreisdurchmesser (mm) | 445 mm |
| Einbautiefe (mm) | 212 mm |
| Empfohlenes Gehäusevolumen (l) | 150 l |
| Empfohlene Abstimmfrequenz (Hz) | 40 Hz |
| Nettogewicht (kg) | 13 kg |
| Versandgewicht/Bruttogewicht (kg) | 15 kg |
| Hersteller Artikelnummer | PN103329 |
| Gleichstromwiderstand Re (Ohm) | 5,7 Ω |
| Schwingspuleninduktivität Le (mH) | 1,98 mH |
| Resonanzfrequenz Fs (Hz) | 35 Hz |
| Qms | 10,325 |
| Qes | 0,431 |
| Qts | 0,416 |
| Vas (l) | 206 l |
| Sd (cm²) | 1225 cm² |
| Xmax (mm) | ±10 mm |
| Xvar/Xdamage (mm) | 50 mm |
| Mms (g) | 218 g |
| BxL (Tm) | 24,9 Tm |
| Cms (mm/N) | 0,0962 mm/N |
| Rms (kg/s) | 4,568 kg/s |
| Wirkungsgrad η0 (%) | 2,01 % |
| CB Vb (l) @ Qtc = 0,577 * | 223,0 l |
| CB Vb (l) @ Qtc = 0,500 * | 463,3 l |
| CB Vb (l) @ Qtc = 0,450 * | 1210,8 l |
| CB Vb (l) @ Fc = 90 Hz * | 36,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 68,6 l |
| CB Vb (l) @ Fc = 50 Hz * | 197,8 l |
| CB Einsatz-Empfehlung * | Subwoofer 1210,8 l |
| F_upper (Hz) * | 527 Hz |
| F_lower (Hz) * | 69 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Celto 18NGW1200
Der 18NGW1200 passt in Bassanwendungen, bei denen ein 18"-Treiber mit 1200 W AES, 8 Ω Nennimpedanz und 100-mm-Schwingspule konstruktiv sauber eingebunden werden soll. In PA-Systemen liegt der Fokus auf Subwoofer-Gehäusen für mobile Beschallung, Installation oder Mehrwege-Setups mit aktiver Trennung und DSP-Abstimmung. Für HiFi- und DIY-Projekte liefert das Chassis belastbare TSP für die Gehäuseplanung, insbesondere bei Bassreflexkonzepten mit definiertem Volumen und Abstimmfrequenz. Der empfohlene Einsatz in 150 l bei 40 Hz erleichtert die Planung eines abgestimmten Bassgehäuses, ohne eigene Grunddaten erst herleiten zu müssen.
Service zum Celto 18NGW1200
Zum Celto 18NGW1200 bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Systemabstimmung und DSP-/Weichen-Setup. Dazu kommen Empfehlungen für PA-Anwendungen, HiFi-/DIY-Projekte, passende Recone-Kits und unser Recone-Service für eine fachgerechte Instandsetzung.
| LS CB Einsatz-Empfehlung: | Subwoofer ab ca. 35 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
| LS Chassis-Typ: | Subwoofer |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 200,00 - 249,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 10,00 - 12,49 mm |
| Sperrgut: | NEIN |
Celto entwickelt seit 1999 professionelle Audio- und Beschallungssysteme für Installation, Touring und anspruchsvolle Projektanwendungen. Der belgische Hersteller verbindet europäisches Engineering mit praxisnahen Lösungen für Lautsprecher, Subwoofer, Verstärker und DSP-Controller. Mit internationaler Distribution in rund 70 Ländern steht Celto für starke Performance, hohe Verarbeitungsqualität und zuverlässige Systemintegration. Ideal für Anwender, die belastbare Pro-Audio-Technik mit klarem, dynamischem Klang und skalierbaren Setups suchen in Bühne und Gewerbe suchen.
