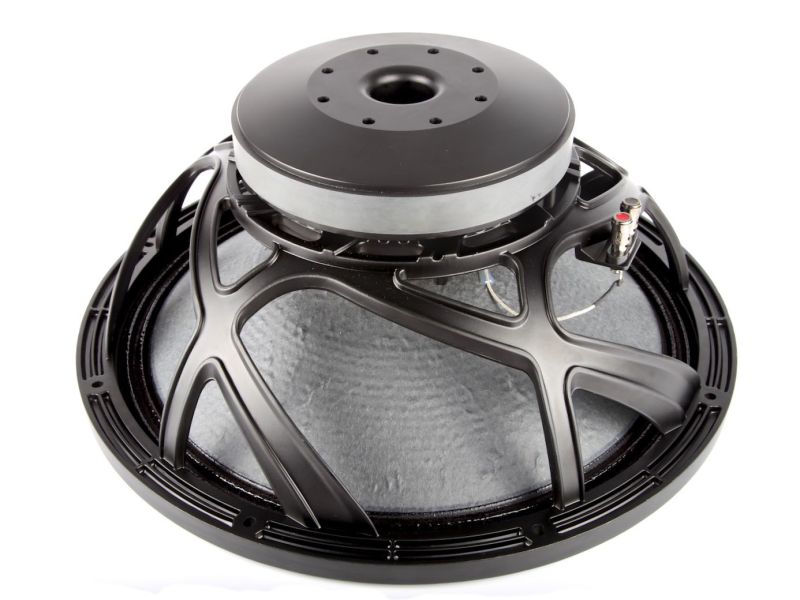

Der 18FIND von REDCATT ist ein 18-Zoll-Tieftöner für leistungsfähige Lautsprecherkonzepte in PA, HiFi und Selbstbau. Die Ausführung arbeitet mit 8 Ω Nennimpedanz, verträgt 1000 W AES sowie 2000 W Programmleistung und nutzt eine 101,6-mm-Schwingspule. Ein Ferritmagnet und das optimierte Belüftungssystem unterstützen den Betrieb bei hoher elektrischer Belastung. Mit 36 Hz Resonanzfrequenz, Qts 0,420 und 203,40 l Vas eignet sich das Chassis für abgestimmte Bassreflexgehäuse in Beschallungsanlagen sowie für großvolumige DIY- und HiFi-Basssysteme. Der 18FIND bietet dafür eine klar definierte technische Basis mit erweitertem Übertragungsbereich und hoher mechanischer Belastbarkeit.
JETZT – originale Recone-Kits von REDCATT sowie unser Recone-Service – nur hier!
Technische Daten – REDCATT 18FIND
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 18" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 1000 W |
| Belastbarkeit Programm (W) | 2000 W |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Ferrit |
| Technologie | Optimiertes Belüftungssystem |
| Außendurchmesser (mm) | 468,00 mm |
| Einbaudurchmesser (mm) | 426,00 mm |
| Lochkreisdurchmesser (mm) | 442,00 mm |
| Einbautiefe (mm) | 184,00 mm |
| Empfohlenes Gehäusevolumen (l) | 130 l / 155 l / 180 l |
| Empfohlene Abstimmfrequenz (Hz) | 41 Hz / 38 Hz / 34 Hz |
| Nettogewicht (kg) | 13,70 kg |
| Hersteller Artikelnummer | DR-18-014-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ohm) | 5,20 Ω |
| Schwingspuleninduktivität Le (mH) | 1,740 mH |
| Resonanzfrequenz Fs (Hz) | 36,00 Hz |
| Qms | 8,40 |
| Qes | 0,440 |
| Qts | 0,420 |
| Vas (l) | 203,40 l |
| Sd (cm²) | 1257,00 cm² |
| Xmax (mm) | 5,85 mm |
| Mms (g) | 211,80 g |
| BxL (Tm) | 23,60 Tm |
| Cms (mm/N) | 0,0900 mm/N |
| Rms (kg/s) | 5,70 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 229,2 l |
| CB Vb (l) @ Qtc = 0,500 * | 487,5 l |
| CB Vb (l) @ Qtc = 0,450 * | 1374,7 l |
| CB Vb (l) @ Fc = 90 Hz * | 38,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 73,1 l |
| CB Vb (l) @ Fc = 50 Hz * | 218,8 l |
| CB Einsatz-Empfehlung * | Subwoofer 1374,7 l |
| F_upper (Hz) * | 546 Hz |
| F_lower (Hz) * | 70 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – REDCATT 18FIND
Der 18FIND ist für tieffrequente Aufgaben in professionellen Beschallungssystemen, fest installierten Basslautsprechern und leistungsorientierten Mehrwegeboxen ausgelegt. In Bassreflexgehäusen lässt sich das Chassis je nach Zielsetzung mit 130 l bei 41 Hz, 155 l bei 38 Hz oder 180 l bei 34 Hz abstimmen. Damit sind kompaktere Auslegungen mit kräftigem Grund- und Oberbass ebenso möglich wie größere Gehäuse für eine weiter nach unten reichende Wiedergabe. Im PA-Bereich passt der Treiber in einzelne oder mehrfach bestückte Bassmodule; im HiFi- und DIY-Bereich eignet er sich für großvolumige Tieftonsektionen und individuell abgestimmte Lautsprecherprojekte. Die 8-Ω-Ausführung erleichtert außerdem Reihen-, Parallel- und Mehrfachverschaltungen, sofern Verstärker, Filterung und Gehäusekonzept passend dimensioniert werden.
Service zum REDCATT 18FIND
Zum 18FIND bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung und DSP- oder Weichen-Setup. Dazu gehören praxisgerechte Empfehlungen für PA-, HiFi- und DIY-Projekte sowie Unterstützung bei Bauplan, Bauset, originalem Recone-Kit und Recone-Service.
| LS CB Einsatz-Empfehlung: | Subwoofer ab ca. 35 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
| LS Chassis-Typ: | Subwoofer |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 200,00 - 249,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
