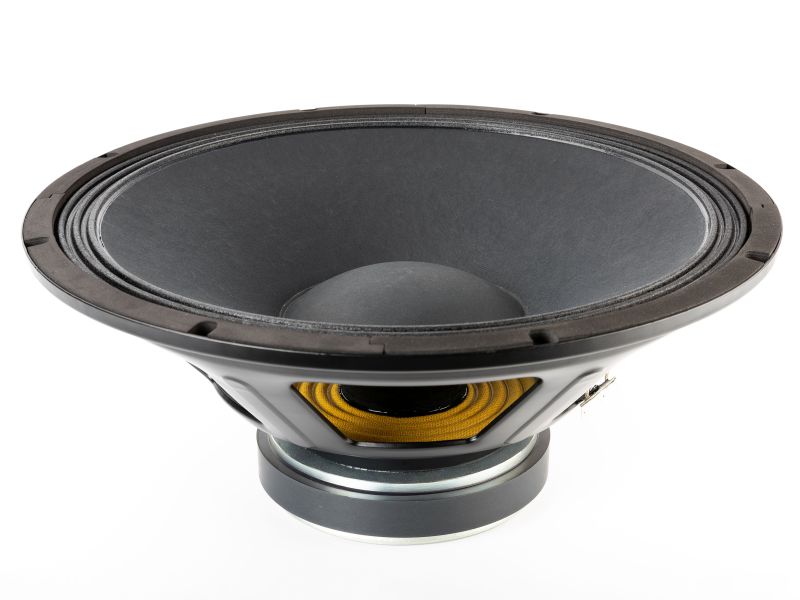

Der 183FIND von RedCatt ist ein 18-Zoll-Subwoofer mit 8 Ω Nennimpedanz für tief abgestimmte Lautsprechersysteme. Die Belastbarkeit beträgt 600 W AES, die Dauerleistung 1200 W und die Spitzenleistung 2400 W. Die Resonanzfrequenz liegt bei 32 Hz, während die 76-mm-Schwingspule mit Kupferwicklung auf einem Glasfaserträger ausgeführt ist. Das Chassis nutzt einen Ferritmagneten und eine behandelte Konusmembran für den Betrieb bei hoher Luftfeuchtigkeit und anspruchsvollen Umgebungsbedingungen. Für PA-Bassreflexsysteme stehen empfohlene Abstimmungen von 215 l bei 37 Hz, 250 l bei 34 Hz und 275 l bei 30 Hz zur Verfügung. Auch im HiFi- und DIY-Lautsprecherbau lässt sich der 183FIND in großvolumige Bassreflexkonzepte integrieren.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 183FIND
| Technische Daten | Wert |
|---|---|
| Kategorie | Subwoofer |
| Größe (Zoll) | 18" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 600 W |
| Belastbarkeit Programm (W) | 1200 W |
| Frequenzbereich (Hz) | 26–1500 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Ferrit |
| Technologie | Kupferwicklung auf Glasfaserträger |
| Außendurchmesser (mm) | 461,00 mm |
| Einbaudurchmesser (mm) | 422,00 mm |
| Lochkreisdurchmesser (mm) | 442,00 mm |
| Einbautiefe (mm) | 184,00 mm |
| Empfohlenes Gehäusevolumen (l) | 215 l | 250 l | 275 l |
| Empfohlene Abstimmfrequenz (Hz) | 37 Hz | 34 Hz | 30 Hz |
| Nettogewicht (kg) | 8,80 kg |
| Hersteller Artikelnummer | DR-18-003-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ohm) | 5,90 Ω |
| Schwingspuleninduktivität Le (mH) | 0,730 mH |
| Resonanzfrequenz Fs (Hz) | 32,00 Hz |
| Qms | 13,20 |
| Qes | 0,430 |
| Qts | 0,420 |
| Vas (l) | 329,50 l |
| Sd (cm²) | 1225,40 cm² |
| Xmax (mm) | 5,9 mm |
| Mms (g) | 165,00 g |
| BxL (Tm) | 21,14 Tm |
| Cms (mm/N) | 0,1500 mm/N |
| Rms (kg/s) | 2,51 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 371,3 l |
| CB Vb (l) @ Qtc = 0,500 * | 789,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 2227,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 47,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 87,0 l |
| CB Vb (l) @ Fc = 50 Hz * | 228,4 l |
| CB Einsatz-Empfehlung * | Subwoofer 2227,0 l |
| F_upper (Hz) * | 1356 Hz |
| F_lower (Hz) * | 69 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – RedCatt 183FIND
Der 183FIND eignet sich für professionelle Bassreflexlautsprecher, in denen ein 18-Zoll-Chassis mit 600 W AES und 1200 W Dauerleistung gefordert ist. Im PA-Bereich kann er in einzelnen oder mehrfach bestückten Basssystemen, Mehrwege-Anlagen und leistungsorientierten Beschallungskonzepten eingesetzt werden. Für eine ausgewogene Allround-Abstimmung ist ein Gehäusevolumen von 250 l bei 34 Hz vorgesehen; 215 l bei 37 Hz betonen den Midbass und begrenzen den Hub, während 275 l bei 30 Hz eine tiefere Abstimmung ermöglichen. Die empfohlenen Hochpassfilter liegen je nach Gehäuse bei 29 Hz, 24 Hz oder 20 Hz. Im HiFi- und DIY-Bereich bildet das Chassis eine belastbare Grundlage für großvolumige Selbstbauprojekte, sofern Gehäuse, Port, Verstärkerleistung und DSP-Schutz auf die gewählte Abstimmung abgestimmt werden.
Service zum RedCatt 183FIND
Zum 183FIND bieten wir Beratung für Gehäuseabstimmung, Gehäusebau und Systemabstimmung. Dazu gehören auf Wunsch ein passendes DSP- oder Weichen-Setup, Presets, Empfehlungen, Bauplan und Bauset für PA- sowie HiFi- und DIY-Projekte. Für Reparaturen unterstützen wir außerdem bei der Auswahl des originalen Recone-Kits und übernehmen den Recone-Service.
| LS CB Einsatz-Empfehlung: | Subwoofer ab ca. 35 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
| LS Chassis-Typ: | Subwoofer |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 30,000 - 34,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 150,00 - 174,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
