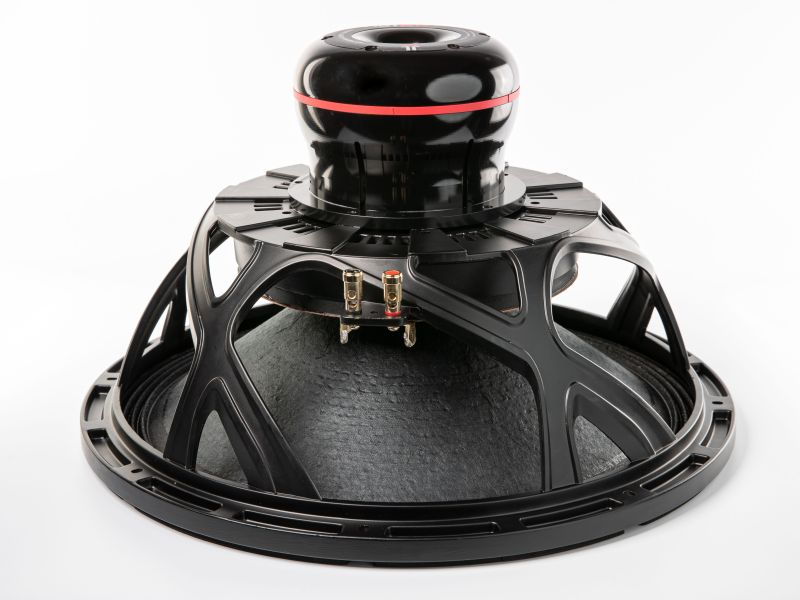

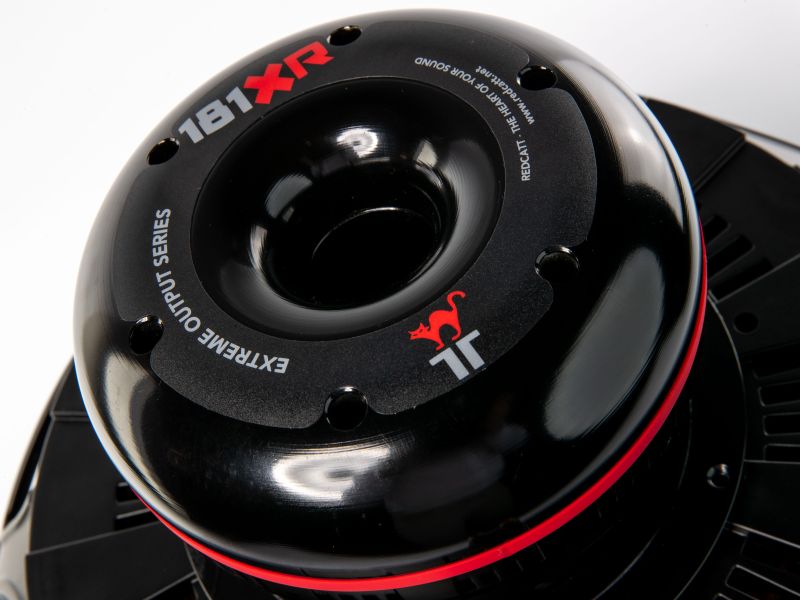

Der 181XR von RedCatt ist ein 18-Zoll-Subwoofer für professionelle Tieftonsysteme und leistungsorientierte Lautsprecherprojekte. Das Chassis arbeitet mit 4 Ω Nennimpedanz, verträgt 1200 W AES sowie 2400 W Programmleistung und deckt einen typischen Arbeitsbereich von 20 Hz bis 100 Hz ab. Die 101,6-mm-Schwingspule wird von einem Neodym-Magnetsystem angetrieben; eine Demodulations-Kupferkappe, die belüftete Motorkonstruktion und die doppelte Zentrierspinne mit Abstandshalter unterstützen den mechanischen Aufbau. Mit 30 Hz Resonanzfrequenz, 195 l Vas und 0,230 Qts eignet sich das Chassis für abgestimmte Bassreflexkonzepte. Damit lässt es sich sowohl in PA-Anlagen für Touring und Installation als auch in sorgfältig geplanten HiFi- und DIY-Tieftonlösungen einsetzen. Für die konkrete Gehäuse- und Filterauslegung bildet der 181XR eine klar definierte technische Basis.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 181XR
| Technische Daten | Wert |
|---|---|
| Kategorie | Subwoofer |
| Größe (Zoll) | 18" |
| Nennimpedanz (Ohm) | 4 Ω |
| Belastbarkeit AES (W) | 1200 W |
| Belastbarkeit Programm (W) | 2400 W |
| Frequenzbereich (Hz) | 20–100 Hz |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Neodymium |
| Technologie | Demodulations-Kupferring, belüftetes Magnetsystem, doppelte Zentrierspinne mit Abstandshalter |
| Außendurchmesser (mm) | 467,60 mm |
| Einbaudurchmesser (mm) | 422,00 mm |
| Lochkreisdurchmesser (mm) | 442,00 mm |
| Einbautiefe (mm) | 257,20 mm |
| Empfohlenes Gehäusevolumen (l) | 230 l / 275 l |
| Empfohlene Abstimmfrequenz (Hz) | 28 Hz / 25 Hz / 23 Hz |
| Nettogewicht (kg) | 14,50 kg |
| Hersteller Artikelnummer | DR-18-007-4R-B2-C0001 |
| Gleichstromwiderstand Re (Ohm) | 3,30 Ω |
| Schwingspuleninduktivität Le (mH) | 1,300 mH |
| Resonanzfrequenz Fs (Hz) | 30,00 Hz |
| Qms | 13,20 |
| Qes | 0,240 |
| Qts | 0,230 |
| Vas (l) | 195,00 l |
| Sd (cm²) | 1256,60 cm² |
| Xmax (mm) | 17 mm |
| Mms (g) | 306,00 g |
| BxL (Tm) | 28,30 Tm |
| Cms (mm/N) | 0,0900 mm/N |
| Rms (kg/s) | 4,37 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 36,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 52,3 l |
| CB Vb (l) @ Qtc = 0,450 * | 69,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 24,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 43,9 l |
| CB Vb (l) @ Fc = 50 Hz * | 109,6 l |
| CB Vb (l) @ Fc = 30 Hz * | 292451,3 l |
| CB Einsatz-Empfehlung * | Kick-Bass 69,0 l |
| F_upper (Hz) * | 505 Hz |
| F_lower (Hz) * | 101 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – RedCatt 181XR
Der 181XR ist für Tieftonanwendungen vorgesehen, in denen ein 18-Zoll-Chassis mit 4 Ω, 1200 W AES und einem typischen Arbeitsbereich von 20 Hz bis 100 Hz benötigt wird. Im PA-Bereich kommt er für einzelne oder mehrfach bestückte Bassreflexsysteme in Touring-, Installations- und Beschallungskonzepten infrage. Für HiFi- und DIY-Projekte eignet er sich als Grundlage für großvolumige, aktiv gefilterte Tieftonmodule, sofern Gehäuse, Verstärker und Schutzfilter passend ausgelegt werden. Als Bassreflexabstimmungen sind 230 l bei 28 Hz sowie 275 l bei 25 Hz oder 23 Hz vorgesehen. Die Auswahl zwischen diesen Varianten richtet sich nach gewünschter unterer Grenzfrequenz, verfügbarem Gehäusevolumen und dem eingesetzten Hochpass. Für die Systemintegration sind DSP, Limiter und Trennung zum Mittel- oder Fullrange-Zweig auf das jeweilige Gesamtsystem abzustimmen.
Service zum RedCatt 181XR
Zum 181XR bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau und Systemabstimmung. Ebenso unterstützen wir bei DSP- und Weichen-Setup, Presets, Empfehlungen, Bauplan und Bauset für PA- sowie HiFi-/DIY-Projekte. Für Instandsetzungen stehen passende Recone-Kits und unser Recone-Service im vorgesehenen Leistungsumfang zur Verfügung.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 50,000 - 74,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Subwoofer |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 30,000 - 34,999 Hz |
| LS Größe: | 18" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 1,250 - 1,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 300,00 - 349,99 g |
| LS Qes: | 0,200 - 0,249 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,200 - 0,249 |
| LS X-max: | 15,00 - 19,99 mm |
| Sperrgut: | NEIN |
