Der 15PS76 von B&C ist ein Tieftöner für professionelle Lautsprecherkonzepte, bei denen ein nutzbarer Arbeitsbereich vom Bass bis in den Low-Mid-Bereich gefragt ist. Die Nennimpedanz liegt bei 8 Ω, die nominale Belastbarkeit beträgt 550 W und die Programmleistung 1100 W. Der Frequenzbereich reicht von 40 Hz bis 2000 Hz, die Empfindlichkeit liegt bei 99 dB. Die 76-mm-Schwingspule arbeitet mit Kupferwicklung auf Glasfaserträger, das Magnetsystem nutzt Ferrit. Mit 110 l empfohlenem Gehäusevolumen und 45 Hz Abstimmung liefert der 15PS76 eine klare Grundlage für Bassreflex-Aufbauten und kontrolliert geplante Mehrwege-Systeme.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 15PS76
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15 |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 550 W |
| Belastbarkeit Programm (W) | 1100 W |
| Wirkungsgrad 1W/1m (dB) | 99 dB |
| Frequenzbereich (Hz) | 40 Hz – 2000 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Ferrite |

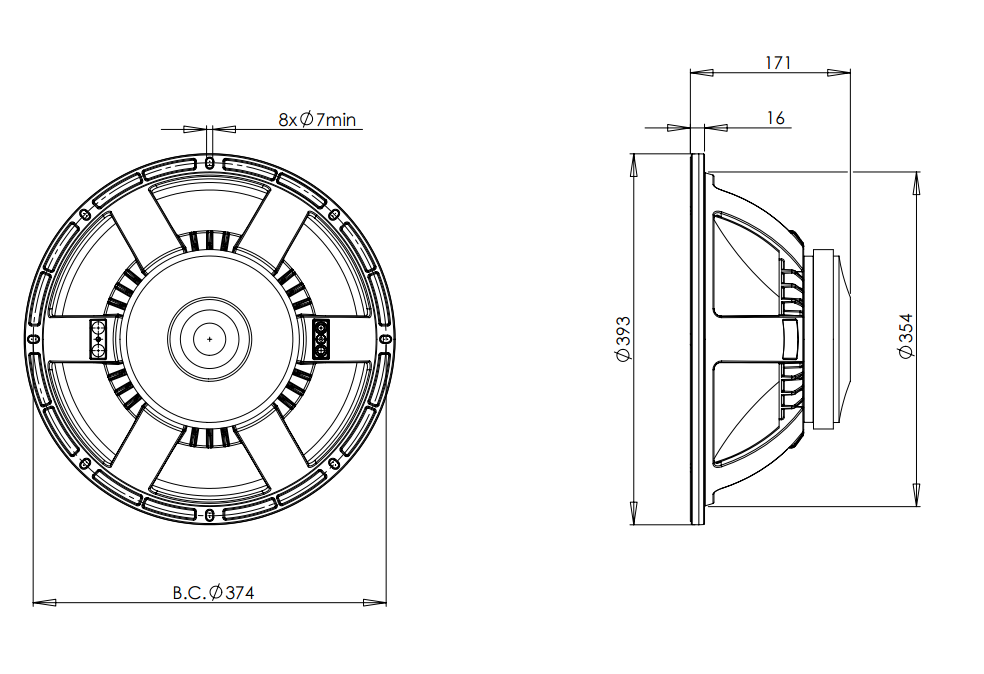

| Außendurchmesser (mm) | 393 mm |
| Einbaudurchmesser (mm) | 354 mm |
| Lochkreisdurchmesser (mm) | 374 mm |
| Einbautiefe (mm) | 171 mm |
| Empfohlenes Gehäusevolumen (l) | 110 l |
| Empfohlene Abstimmfrequenz (Hz) | 45 Hz |
| Nettogewicht (kg) | 8,7 kg |
| Versandgewicht/Bruttogewicht (kg) | 10 kg |
| Hersteller Artikelnummer | 15PS76-8Ω |
| Flussdichte (T) | 1,15 T |
| Gleichstromwiderstand Re (Ohm) | 5 Ω |
| Schwingspuleninduktivität Le (mH) | 1,3 mH |
| Resonanzfrequenz Fs (Hz) | 38 Hz |
| Qms | 5,2 |
| Qes | 0,28 |
| Qts | 0,26 |
| Vas (l) | 164 l |
| Sd (cm²) | 855 cm² |
| Xmax (mm) | 7,5 mm |
| Xvar/Xdamage (mm) | 8,5 mm |
| Mms (g) | 106 g |
| BxL (Tm) | 22,1 Tm |
| EBP (Hz) | 136 Hz |
| Wirkungsgrad η0 (%) | 3,3 % |
| CB Vb (l) @ Qtc = 0,577 * | 41,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 60,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 82,2 l |
| CB Vb (l) @ Fc = 90 Hz * | 35,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 68,5 l |
| CB Vb (l) @ Fc = 50 Hz * | 224,3 l |
| CB Einsatz-Empfehlung * | Kick-Bass 82,2 l |
| F_upper (Hz) * | 734 Hz |
| F_lower (Hz) * | 122 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 15PS76
Der 15PS76 passt in Bassreflex-Lautsprecher, kräftige Basswege und Low-Mid-Sektionen in passiven oder aktiv getrennten PA-Konzepten. Der nutzbare Bereich von 40 Hz bis 2000 Hz erlaubt den Einsatz als tiefer arbeitender Basslautsprecher und als unterer Weg in Mehrwege-Systemen, wenn Gehäuse, Abstimmung und Trennung fachlich sauber zusammengeführt werden. Mit 110 l empfohlenem Volumen und 45 Hz Abstimmung lässt sich ein praxisnaher Bassreflex-Aufbau planen. Die 99 dB Empfindlichkeit und die 76-mm-Schwingspule unterstützen Projekte, bei denen Wirkungsgrad, elektrische Belastbarkeit und kontrollierte Systemintegration zusammen betrachtet werden.
Service zum B&C 15PS76
Zum 15PS76 unterstützen wir dich mit Beratung rund um Gehäuseabstimmung, Gehäusebau, Recone-Kit, Recone-Service, Systemabstimmung sowie DSP- und Weichen-Setup. Auf Wunsch helfen wir bei Empfehlungen für Bauplan, Bauset oder Preset-Grundlagen, damit der Treiber sauber in dein Projekt eingebunden wird.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 75,000 - 99,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,250 - 1,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
