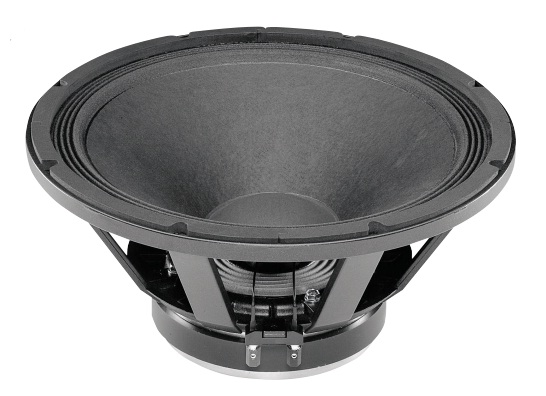

Der 15PL40 von B&C ist ein 15-Zoll-Tieftöner für Lautsprecherkonzepte, in denen ein belastbarer Bass- und Grundtonbereich mit weiter nutzbarem Arbeitsbereich gefragt ist. Die Nennimpedanz liegt bei 8 Ω, die Belastbarkeit beträgt 400 W nominal und 800 W Programmleistung. Der Wirkungsgrad liegt bei 99 dB, der Frequenzbereich reicht von 40 Hz bis 2000 Hz. Die 76-mm-Schwingspule nutzt eine Kupferwicklung auf Glasfaserträger; dazu kommen 1,2 T Flussdichte und ein bewegtes System mit 79 g Mms. Mit dem 15PL40 lassen sich kompakte Bassreflexgehäuse, Zweiwege-Systeme und hornunterstützte Konzepte technisch sinnvoll aufbauen, wenn Abstimmung und Trennung zum Einsatz passen.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 15PL40
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 400 W |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 99 dB |
| Frequenzbereich (Hz) | 40–2000 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Außendurchmesser (mm) | 394 mm |
| Einbaudurchmesser (mm) | 355 mm |
| Lochkreisdurchmesser (mm) | 374 mm |
| Einbautiefe (mm) | 163 mm |
| Nettogewicht (kg) | 8,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 9,6 kg |
| Hersteller Artikelnummer | 15PL40-8Ω |
| Flussdichte (T) | 1,2 T |
| Gleichstromwiderstand Re (Ohm) | 5,1 Ω |
| Schwingspuleninduktivität Le (mH) | 2 mH |
| Resonanzfrequenz Fs (Hz) | 39 Hz |
| Qms | 8,7 |
| Qes | 0,23 |
| Qts | 0,22 |
| Vas (l) | 211 l |
| Sd (cm²) | 855 cm² |
| Xmax (mm) | ± 4 mm |
| Xvar/Xdamage (mm) | ± 4 mm |
| Mms (g) | 79 g |
| BxL (Tm) | 20,6 Tm |
| Wirkungsgrad η0 (%) | 5,3 % |
| CB Vb (l) @ Qtc = 0,577 * | 35,9 l |
| CB Vb (l) @ Qtc = 0,500 * | 50,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 66,3 l |
| CB Vb (l) @ Fc = 90 Hz * | 48,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 95,0 l |
| CB Vb (l) @ Fc = 50 Hz * | 327,8 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner [66,3 l] |
| F_upper (Hz) * | 533 Hz |
| F_lower (Hz) * | 128 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 15PL40
Der 15PL40 passt in Anwendungen, in denen ein 15-Zoll-Lautsprecher den Bassbereich und den unteren Mittelton in einem Zweiwege- oder Mehrwege-System übernehmen soll. Der Bereich von 40 Hz bis 2000 Hz eröffnet Spielraum für Bassreflexgehäuse, kompakte Fullrange-nahe PA-Boxen oder Systeme mit zusätzlichem Hochtonweg. Mit 99 dB Wirkungsgrad und 800 W Programmleistung kann das Chassis in wirkungsgradorientierten Konstruktionen eingesetzt werden, ohne die Trennung unnötig tief legen zu müssen. Auch hornunterstützte Gehäuse sind fachlich naheliegend, sofern Volumen, Hornverlauf und elektrische Filterung sauber zum Treiber passen. Für Reparaturen ist der Einsatz ebenfalls relevant, wenn ein vorhandenes Gehäuse auf diese Parameter ausgelegt ist.
Service zum B&C 15PL40
Zum 15PL40 unterstützen wir dich mit Beratung zu Gehäuseabstimmung, Gehäusebau, Recone-Kit, Recone-Service sowie DSP- und Weichen-Setup. Auf Wunsch helfen wir bei Presets, Empfehlungen, Bauplan oder Bauset, damit Treiber, Gehäuse und Trennung sinnvoll zusammenarbeiten.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 50,000 - 74,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 2,000 - 2,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 75,00 - 99,99 g |
| LS Qes: | 0,200 - 0,249 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,200 - 0,249 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
