15PL100 von B&C

Der 15PL100 von B&C ist ein 15 Zoll Tieftöner für Bass- und Grundtonanwendungen in professionellen Lautsprecherkonzepten. Die Nennimpedanz liegt bei 8 Ω, die nominale Belastbarkeit beträgt 700 W und die Programmleistung 1400 W. Der Frequenzbereich reicht von 35 Hz bis 2000 Hz, die Empfindlichkeit liegt bei 97 dB. Die 100 mm Schwingspule nutzt Kupferwicklung auf Glasfaserträger. Dazu kommen Triple-Roll-Sicke, exponentieller Konus, doppelte Silikon-Zentrierspinne und T-Pole-Polkern. Mit 80 l empfohlenem Bassreflexvolumen und 50 Hz Abstimmung lässt sich der 15PL100 klar in Gehäuseplanung, Austauschbestückung und systemnahe Entwicklung einordnen.

JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!

Technische Daten – B&C 15PL100

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.

Anwendungsgebiete – B&C 15PL100

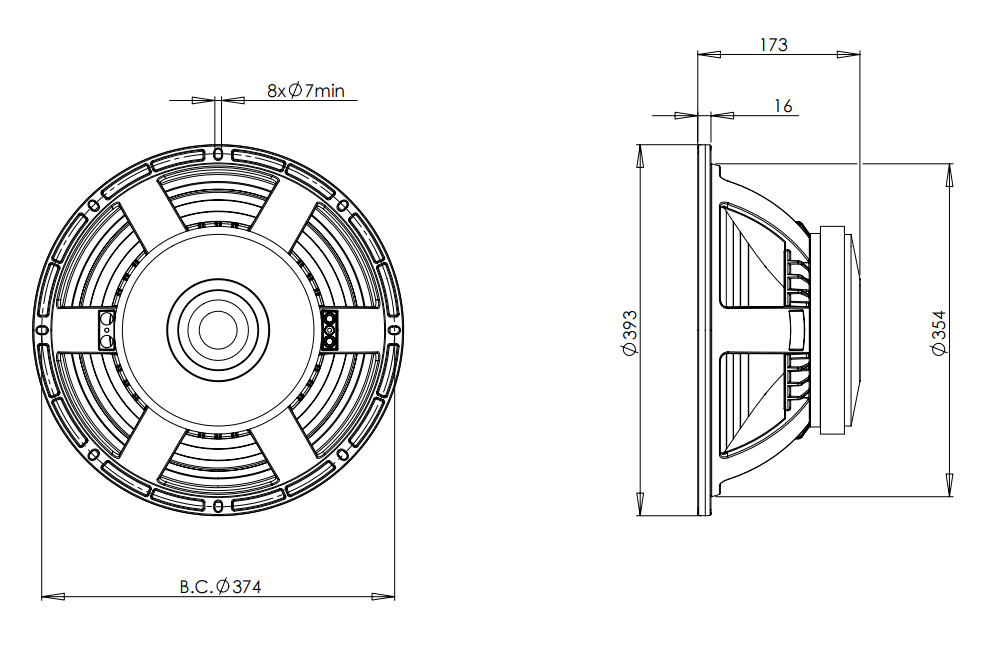

Der 15PL100 passt in Lautsprecherprojekte, bei denen ein 15-Zoll-Chassis mit 8 Ω, belastbarer 100 mm Schwingspule und sauber definiertem Frequenzbereich benötigt wird. Durch 35 Hz bis 2000 Hz kann das Chassis im Bass, Grundton und unteren Mittelton eingesetzt werden, sofern Trennung, Gehäuse und Systemabstimmung fachgerecht geplant werden. Die Bassreflexempfehlung mit 80 l und 50 Hz bietet eine klare Grundlage für Neubau, Ersatzbestückung und Reparatur. Außendurchmesser, Einbaudurchmesser, Lochkreis und Einbautiefe helfen bei der mechanischen Integration in vorhandene Gehäuse.

Service zum B&C 15PL100

Zum 15PL100 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum passenden Recone-Kit, zum Recone-Service und zur Systemabstimmung. Bei Bedarf helfen wir auch bei DSP-/Weichen-Setup, Presets, Bauplan, Bauset und praxisgerechter Einordnung für dein Lautsprecherprojekt.
