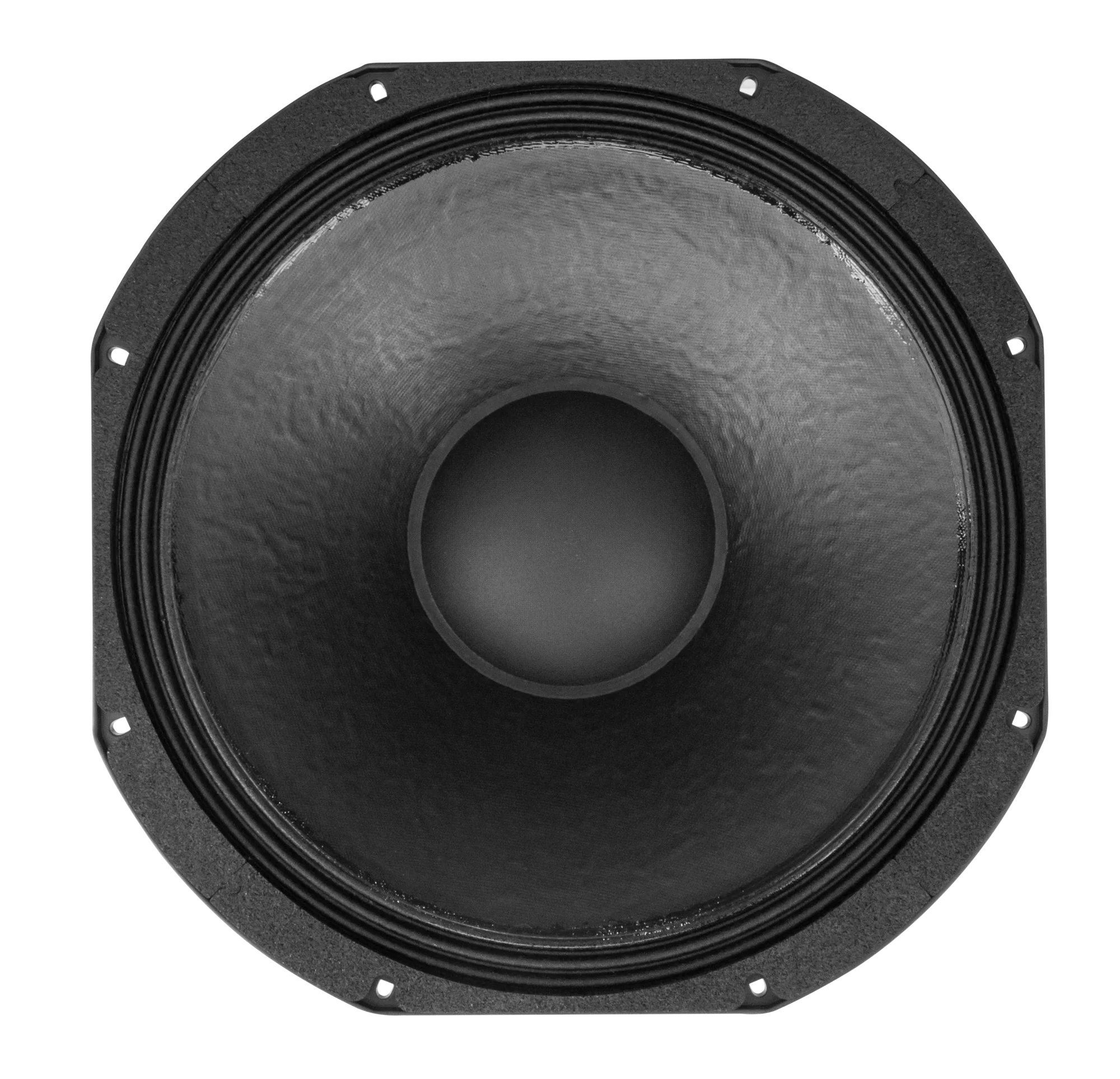

Der 15PF800 von Celto ist ein Tief-Mitteltöner für kompakte 2-Wege-Lautsprecher, bei denen ein belastbares 15"-Chassis den unteren und mittleren Arbeitsbereich sauber abdecken soll. Die Nennimpedanz liegt bei 8 Ω, die Belastbarkeit beträgt 800 W AES, und der Wirkungsgrad erreicht 98 dB bei 1 W/1 m. Die Schwingspule misst 91 mm, der Ferritmagnet arbeitet mit einem 400 mm großen Druckgusskorb und einer wasserfest behandelten, faserverstärkten Papiermembran. Für Gehäusekonzepte ist ein Bassreflexvolumen von 75 l mit 50 Hz Abstimmung vorgesehen. Damit passt der 15PF800 in professionelle PA-Topteile, portable Beschallung und durchdachte HiFi- oder DIY-Mehrwege-Projekte.
JETZT – originale Recone-Kits von Celto sowie unser Recone-Service – nur hier!
Technische Daten – Celto 15PF800
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 98 dB |
| Schwingspulendurchmesser (mm) | 91 mm |
| Magnetmaterial | Y35 Ferrite |
| Außendurchmesser (mm) | 400 mm |
| Einbaudurchmesser (mm) | 353 mm |
| Lochkreisdurchmesser (mm) | 378 mm |
| Empfohlenes Gehäusevolumen (l) | 75 l |
| Empfohlene Abstimmfrequenz (Hz) | 50 Hz |
| Nettogewicht (kg) | 8,5 kg |
| Versandgewicht/Bruttogewicht (kg) | 10 kg |
| Hersteller Artikelnummer | 103308 |
| Gleichstromwiderstand Re (Ohm) | 5,4 Ω |
| Schwingspuleninduktivität Le (mH) | 1,26 mH |
| Resonanzfrequenz Fs (Hz) | 44 Hz |
| Qms | 9,304 |
| Qes | 0,495 |
| Qts | 0,47 |
| Vas (l) | 126 l |
| Sd (cm²) | 855 cm² |
| Xmax (mm) | ±8,5 mm |
| Mms (g) | 108 g |
| BxL (Tm) | 18,05 Tm |
| Cms (mm/N) | 0,121 mm/N |
| Rms (kg/s) | 3,21 kg/s |
| Wirkungsgrad η0 (%) | 2,09 % |
| CB Vb (l) @ Qtc = 0,577 * | 248,4 l |
| CB Vb (l) @ Qtc = 0,500 * | 956,5 l |
| CB Vb (l) @ Fc = 90 Hz * | 39,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 82,3 l |
| CB Vb (l) @ Fc = 50 Hz * | 431,7 l |
| F_upper (Hz) * | 762 Hz |
| F_lower (Hz) * | 80 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Celto 15PF800
Der 15PF800 eignet sich für kompakte Bassreflexgehäuse, die als 2-Wege-System mit einem 15"-Treiber arbeiten und eine Abstimmung um 75 l bei 50 Hz nutzen. In PA-Anwendungen passt das Chassis in Topteile, Bühnenmonitore oder portable Beschallungslösungen, bei denen ein hoher Wirkungsgrad, 800 W AES und eine kontrollierbare Gehäusegröße zusammenkommen müssen. Im HiFi- und DIY-Bereich ist der Treiber für Mehrwege-Lautsprecher interessant, wenn ein großer Tiefton- und Grundtonbereich mit klar planbaren TSP aufgebaut werden soll. Die 91-mm-Schwingspule, der Ferritmagnet, die behandelte Papiermembran und die Druckgusskonstruktion geben eine solide technische Basis für Reparatur, Ersatzbestückung und Neuaufbau.
Service zum Celto 15PF800
Zum 15PF800 bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, Recone-Kit, Recone-Service sowie Systemabstimmung mit DSP- oder Weichen-Setup. So lassen sich PA-Projekte, HiFi-DIY-Konzepte, Ersatzbestückungen und Reparaturen sauber planen, ohne dass Treiber, Gehäuse und Trennung isoliert betrachtet werden.
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
|---|---|
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz, 75 - 84 / warmer, fetter Subwoofer von 30 - max. 80 Hz (weniger Details) |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,250 - 1,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,450 - 0,499 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
Celto entwickelt seit 1999 professionelle Audio- und Beschallungssysteme für Installation, Touring und anspruchsvolle Projektanwendungen. Der belgische Hersteller verbindet europäisches Engineering mit praxisnahen Lösungen für Lautsprecher, Subwoofer, Verstärker und DSP-Controller. Mit internationaler Distribution in rund 70 Ländern steht Celto für starke Performance, hohe Verarbeitungsqualität und zuverlässige Systemintegration. Ideal für Anwender, die belastbare Pro-Audio-Technik mit klarem, dynamischem Klang und skalierbaren Setups suchen in Bühne und Gewerbe suchen.
