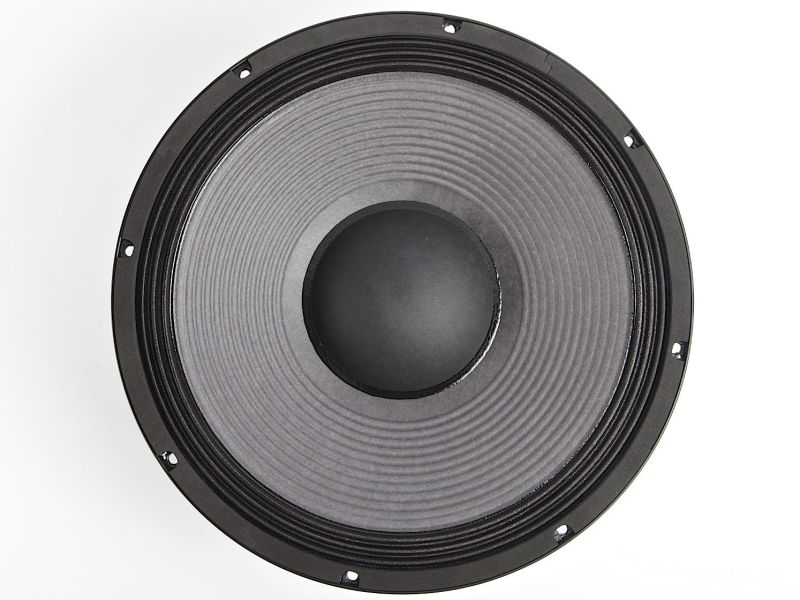

Mit dem 15NPW bietet RedCatt einen Tieftöner, der für Bass- und Tiefmitteltonaufgaben in professionellen Lautsprechersystemen ausgelegt ist. Das 15-Zoll-Chassis ist mit 1200 W AES belastbar, für 2400 W Programmleistung ausgelegt und besitzt 8 Ω Nennimpedanz. Der Wirkungsgrad beträgt 97,34 dB bei 1 W/1 m. Ein Neodym-Magnetsystem arbeitet mit einer Papiermembran und einer doppelt silikonversiegelten Nomex-Zentrierspinne. Mit 392 mm Außendurchmesser, 155,50 mm Einbautiefe und 8,50 kg Nettogewicht eignet sich das Chassis für PA-Bassreflexsysteme sowie für abgestimmte HiFi- und DIY-Mehrwegeprojekte. Dafür liefert der 15NPW eine klar definierte technische Basis.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 15NPW
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 1200 W |
| Belastbarkeit Programm (W) | 2400 W |
| Wirkungsgrad 1W/1m (dB) | 97,34 dB |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper |
| Außendurchmesser (mm) | 392,00 mm |
| Einbaudurchmesser (mm) | 360,00 mm |
| Lochkreisdurchmesser (mm) | 373,00 mm |
| Einbautiefe (mm) | 155,50 mm |
| Empfohlenes Gehäusevolumen (l) | 110 l / 130 l / 150 l |
| Empfohlene Abstimmfrequenz (Hz) | 40 Hz / 35 Hz / 31 Hz |
| Nettogewicht (kg) | 8,50 kg |
| Versandgewicht (kg) | 9,3 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 5,60 Ω |
| Schwingspuleninduktivität Le (mH) | 1,650 mH |
| Resonanzfrequenz Fs (Hz) | 40,00 Hz |
| Qms | 8,77 |
| Qes | 0,280 |
| Qts | 0,270 |
| Vas (l) | 107,00 l |
| Sd (cm²) | 881,00 cm² |
| Xmax (mm) | 5,75 mm |
| Mms (g) | 155,10 g |
| BxL (Tm) | 28,30 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 30,0 l |
| CB Vb (l) @ Qtc = 0,500 * | 44,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 60,2 l |
| CB Vb (l) @ Fc = 90 Hz * | 26,3 l |
| CB Vb (l) @ Fc = 70 Hz * | 51,9 l |
| CB Vb (l) @ Fc = 50 Hz * | 190,2 l |
| CB Einsatz-Empfehlung * | Kick-Bass 60,2 l |
| F_upper (Hz) * | 660 Hz |
| F_lower (Hz) * | 120 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 15NPW
Der 15NPW passt in Bassreflexkonstruktionen für Beschallungsanlagen, Touring-Systeme, Festinstallationen und vergleichbare professionelle Mehrwegekonzepte. Für die Gehäuseabstimmung sind drei Bassreflex-Abstimmungen vorgesehen: 110 l bei 40 Hz, 130 l bei 35 Hz sowie 150 l bei 31 Hz. Damit lässt sich das Chassis je nach gewünschter Abstimmung in PA-Basssektionen oder in selbst gebauten Lautsprechern einsetzen. Auch im HiFi- und DIY-Bereich sind mehrwegige Konzepte mit passender Gehäuse- und Weichenabstimmung sachlich möglich. Bei der Systemintegration sollten Belastbarkeit, Wirkungsgrad und die mechanische Auslenkung gemeinsam mit der vorgesehenen Trennung betrachtet werden.
Service zum RedCatt 15NPW
Zum 15NPW bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau sowie zur System- und DSP-Abstimmung für PA-, HiFi- und DIY-Projekte. Für Instandsetzungen unterstützen wir außerdem bei Recone-Kit und Recone-Service.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 50,000 - 74,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 25,000 - 49,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 150,00 - 174,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
