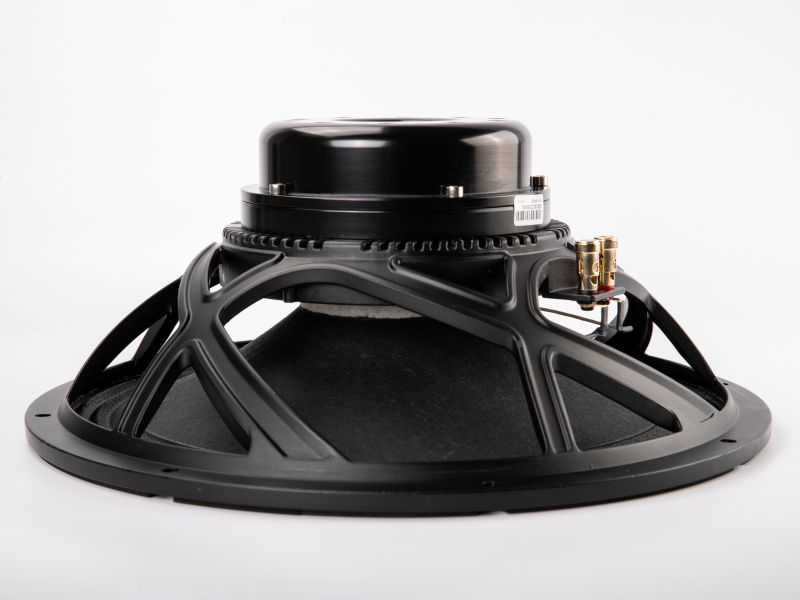

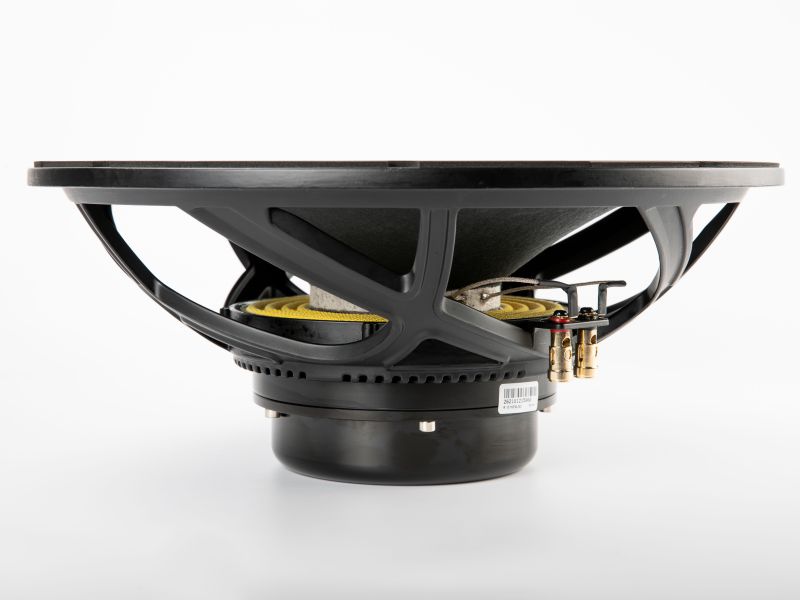

Mit dem 15NPM bietet RedCatt einen Tief-Mitteltöner, der für professionelle Zwei- und Mehrwege-Systeme ausgelegt ist. Das 15-Zoll-Chassis arbeitet mit 8 Ω Nennimpedanz und ist mit 800 W AES sowie 1600 W Programm belastbar. Die Schwingspule misst 101,6 mm; der Antrieb nutzt einen Neodym-Magneten, zwei Demodulationsringe und einen Doppel-Luftspalt. Mit 48 Hz Resonanzfrequenz, Qts 0,46 und 89,9 l Vas stehen klare Parameter für die Gehäuse- und Systemabstimmung bereit. Damit lässt sich das Chassis in PA-Systeme ebenso einplanen wie in HiFi- und DIY-Mehrwegekonzepte. Der 15NPM bringt diese technischen Eckdaten in einer 15-Zoll-Bauform zusammen.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 15NPM
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 800 W |
| Belastbarkeit Programm (W) | 1600 W |
| Frequenzbereich (Hz) | 39–1500 Hz |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Neodymium |
| Außendurchmesser (mm) | 392,00 mm |
| Einbaudurchmesser (mm) | 360,00 mm |
| Lochkreisdurchmesser (mm) | 373,00 mm |
| Einbautiefe (mm) | 149,50 mm |
| Empfohlenes Gehäusevolumen (l) | 50 l | 60 l | 75 l |
| Empfohlene Abstimmfrequenz (Hz) | 55 Hz | 50 Hz | 46 Hz |
| Nettogewicht (kg) | 6,65 kg |
| Versandgewicht (kg) | 7,5 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 4,70 Ω |
| Schwingspuleninduktivität Le (mH) | 0,680 mH |
| Resonanzfrequenz Fs (Hz) | 48,00 Hz |
| Qms | 16,50 |
| Qes | 0,470 |
| Qts | 0,460 |
| Vas (l) | 89,90 l |
| Sd (cm²) | 855,30 cm² |
| Xmax (mm) | 5,25 mm |
| Mms (g) | 123,00 g |
| BxL (Tm) | 19,30 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 156,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 495,4 l |
| CB Vb (l) @ Fc = 90 Hz * | 35,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 79,8 l |
| CB Vb (l) @ Fc = 50 Hz * | 1056,8 l |
| F_upper (Hz) * | 1194 Hz |
| F_lower (Hz) * | 94 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 15NPM
Der 15NPM eignet sich als Tiefton- und Mitteltonkomponente in Zwei- und Mehrwege-Systemen, wenn ein 15-Zoll-Chassis mit 800 W AES und 8 Ω Nennimpedanz vorgesehen ist. Im PA-Bereich lässt sich das Chassis für Beschallungssysteme und mehrwegige Lautsprecherkonzepte einsetzen. Im HiFi- und DIY-Lautsprecherbau liefern 48 Hz Resonanzfrequenz, Qts 0,46 und 89,9 l Vas die Grundlage für die Gehäuseabstimmung. Für die mechanische Planung stehen 392 mm Außendurchmesser, 360 mm Einbaudurchmesser und 149,5 mm Einbautiefe zur Verfügung. Zwei Aluminium-Kurzschlussringe und der Doppel-Luftspalt gehören zum Aufbau des Antriebs.
Service zum RedCatt 15NPM
Zum 15NPM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA- sowie HiFi-/DIY-Projekte. Auch DSP-/Weichen-Setup, Presets und Empfehlungen können wir in die Planung einbeziehen. Für die Instandsetzung sind Recone-Kit und Recone-Service vorgesehen.
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
|---|---|
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 15,000 - 19,999 |
| LS Qts: | 0,450 - 0,499 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
