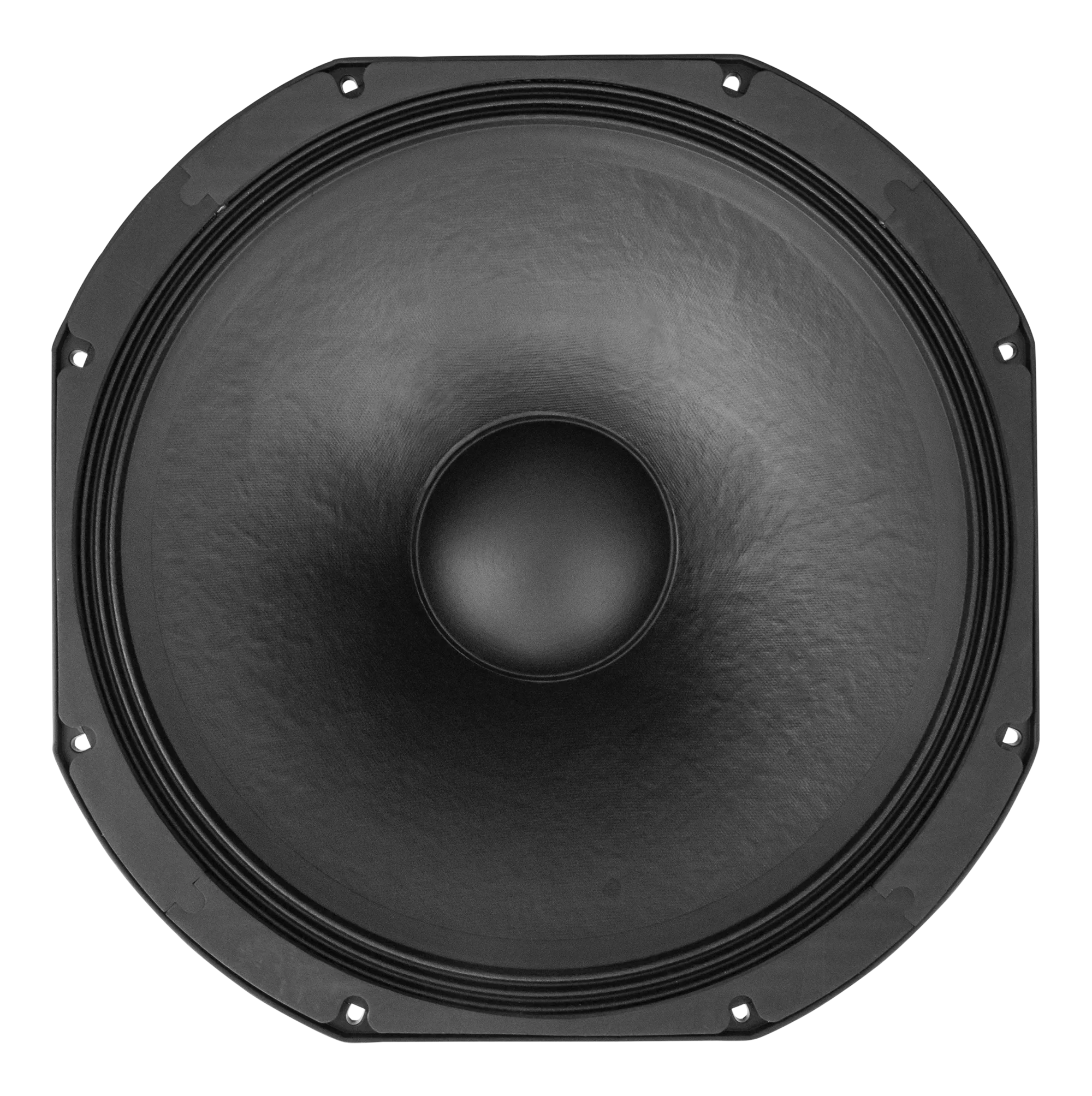

Der 15NG500 von Celto ist ein Tief-Mitteltöner für 2-Wege-Lautsprecher, kompakte Bass-/Mid-Bass-Anwendungen und sauber abgestimmte Mehrwege-Konzepte. Die Nennimpedanz beträgt 8 Ω, die AES-Belastbarkeit liegt bei 500 W, der Wirkungsgrad bei 98 dB. Die 75-mm-Schwingspule arbeitet mit einem Y30-Ferritmagneten, dazu kommen ein wasserfest behandelter Papierkonus, eine imprägnierte Triple-Roll-Aufhängung und ein Aluminium-Druckgusskorb. Für PA-Topteile, Bühnenmonitore und kompakte Beschallungssysteme ist der Treiber ebenso nachvollziehbar einsetzbar wie im HiFi- und DIY-Lautsprecherbau, wenn ein 15-Zoll-Chassis mit definierten TSP und praxisnaher Gehäuseabstimmung gefragt ist. Der 15NG500 ist für ein empfohlenes Bassreflexgehäuse mit 75 l und 50 Hz Abstimmfrequenz ausgelegt.
JETZT – originale Recone-Kits von Celto sowie unser Recone-Service – nur hier!
Technische Daten – Celto 15NG500
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 500 W |
| Wirkungsgrad 1W/1m (dB) | 98 dB |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Y30 Ferrite |
| Außendurchmesser (mm) | 400 mm |
| Einbaudurchmesser (mm) | 353 mm |
| Lochkreisdurchmesser (mm) | 378 mm |
| Einbautiefe (mm) | 164 mm |
| Empfohlenes Gehäusevolumen (l) | 75 l |
| Empfohlene Abstimmfrequenz (Hz) | 50 Hz |
| Nettogewicht (kg) | 7,5 kg |
| Versandgewicht/Bruttogewicht (kg) | 9 kg |
| Hersteller Artikelnummer | PN103305 |
| Gleichstromwiderstand Re (Ohm) | 5,78 Ω |
| Schwingspuleninduktivität Le (mH) | 1,08 mH |
| Resonanzfrequenz Fs (Hz) | 45 Hz |
| Qms | 7,228 |
| Qes | 0,491 |
| Qts | 0,46 |
| Vas (l) | 131 l |
| Sd (cm²) | 881 cm² |
| Xmax (mm) | ±8,25 mm |
| Xvar/Xdamage (mm) | 44 mm |
| Mms (g) | 105 g |
| BxL (Tm) | 18,5 Tm |
| Cms (mm/N) | 0,119 mm/N |
| Rms (kg/s) | 6,92 kg/s |
| Wirkungsgrad η0 (%) | 2,3 % |
| CB Vb (l) @ Qtc = 0,577 * | 228,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 721,9 l |
| CB Vb (l) @ Fc = 90 Hz * | 43,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 92,2 l |
| CB Vb (l) @ Fc = 50 Hz * | 557,3 l |
| F_upper (Hz) * | 934 Hz |
| F_lower (Hz) * | 82 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Celto 15NG500
Der 15NG500 passt in kompakte Bassreflexgehäuse, bei denen ein 15-Zoll-Treiber mit kontrollierbarer Abstimmung und nutzbarem Wirkungsgrad gefragt ist. Das empfohlene Volumen von 75 l bei 50 Hz unterstützt Anwendungen in PA-Topteilen, Mehrwege-Boxen, Monitoren und Installationslautsprechern, wenn der Bass-/Grundtonbereich mit einem separaten Hochtonweg kombiniert wird. Im HiFi- und DIY-Umfeld bietet das Chassis eine belastbare Grundlage für Eigenbauprojekte, Ersatzbestückungen und sauber geplante 2-Wege-Systeme. Die 8-Ω-Ausführung erleichtert die Einbindung in typische Verstärker-, Weichen- oder DSP-Setups, ohne daraus eine pauschale Systemgarantie abzuleiten.
Service zum Celto 15NG500
Für den Celto 15NG500 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau, zur Systemabstimmung und zum passenden DSP-/Weichen-Setup. Zusätzlich bieten wir originale Recone-Kits sowie unseren Recone-Service an, damit Reparatur, Austausch und Projektplanung im PA-, HiFi- und DIY-Kontext strukturiert umgesetzt werden können.
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
|---|---|
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 75 - 84 / warmer, fetter Subwoofer von 30 - max. 80 Hz (weniger Details) |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,450 - 0,499 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
