Der 15ND840 von Eighteensound ist ein 15-Zoll-Tieftöner für leistungsfähige Lautsprecherkonzepte. Die 8-Ω-Ausführung verarbeitet 600 W AES, erreicht 99 dB bei 1 W/1 m und deckt 38–4000 Hz ab. Eine 75-mm-Aluminium-Schwingspule, der Neodym-Antrieb und der SDR-Demodulationsring unterstützen den Einsatz in kompakten Zweiwege-Reflexgehäusen, Mehrwege-Systemen und hoch belasteten Subwoofer-Konzepten. Das wettergeschützte, feuchtigkeitsabweisend behandelte Konusmaterial erweitert die Einsatzmöglichkeiten im mobilen und fest installierten PA-Bereich. Im HiFi- und DIY-Selbstbau eignet sich das Chassis für abgestimmte Mehrwege-Lösungen, Studio-Monitore sowie Reflex-, Bandpass- und Horngehäuse. Mit 4,7 kg Nettogewicht und 9,5 mm Xmax verbindet der 15ND840 eine kompakte Bauform mit praxisgerechten Tiefbass- und Tiefmitteltondaten.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 15ND840
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 600 W |

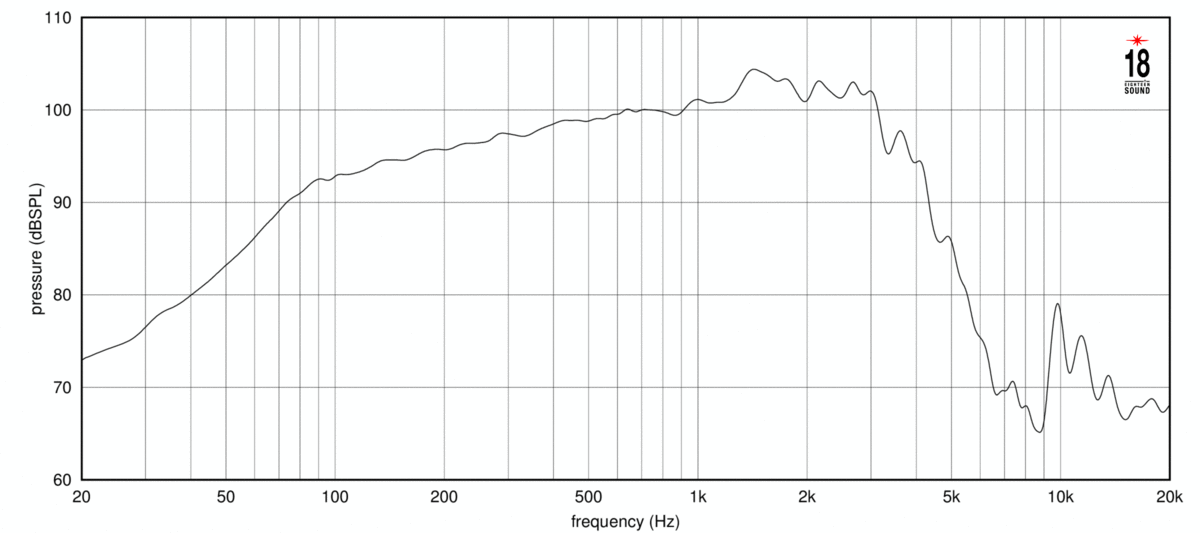

| Wirkungsgrad 1W/1m (dB) | 99,0 dB |
| Frequenzbereich (Hz) | 38–4000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Neodym |
| Membranmaterial | Hochfester Holzfaserstoff |
| Technologie | ISV – Interleaved Sandwich Voice Coil | SDR – Single Demodulating Ring | wettergeschützte Membran |
| Außendurchmesser (mm) | 393 mm |
| Einbaudurchmesser (mm) | 354,0 mm |
| Lochkreisdurchmesser (mm) | 371 mm |
| Einbautiefe (mm) | 184 mm |
| Empfohlenes Gehäusevolumen (l) | 100,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 45 Hz |
| Nettogewicht (kg) | 4,7 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,6 kg |

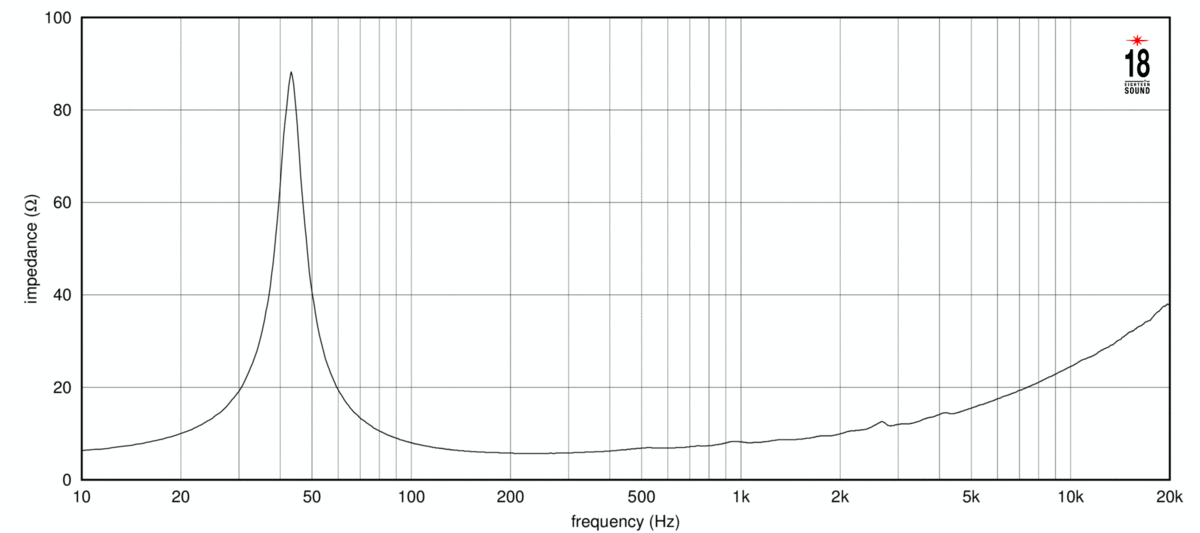

| Gleichstromwiderstand Re (Ohm) | 5,0 Ω |
| Schwingspuleninduktivität Le (mH) | 0,43 mH |
| Resonanzfrequenz Fs (Hz) | 43 Hz |
| Qms | 6,6 |
| Qes | 0,39 |
| Qts | 0,37 |
| Vas (l) | 163,0 l |
| Sd (cm²) | 881,4 cm² |
| Xmax (mm) | 9,5 mm |
| Xvar/Xdamage (mm) | 10,0 mm |
| Mms (g) | 94,0 g |
| BxL (Tm) | 17,9 Tm |
| EBP (Hz) | 110 Hz |
| Wirkungsgrad η0 (%) | 3,1 % |
| CB Vb (l) @ Qtc = 0,577 * | 113,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 197,3 l |
| CB Vb (l) @ Qtc = 0,450 * | 340,2 l |
| CB Vb (l) @ Fc = 90 Hz * | 48,2 l |
| CB Vb (l) @ Fc = 70 Hz * | 98,8 l |
| CB Vb (l) @ Fc = 50 Hz * | 463,0 l |
| CB Einsatz-Empfehlung * | Kick-Bass 340,2 l |
| F_upper (Hz) * | 1953 Hz |
| F_lower (Hz) * | 103 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eighteensound 15ND840
Der 15ND840 eignet sich vorrangig für kompakte Zweiwege-Reflexboxen, Mehrwege-Systeme und hoch belastete Subwoofer-Anwendungen. Im PA-Bereich kann der Treiber in mobilen Topteilen, Bühnenmonitoren, Installationslautsprechern und kompakten Basssystemen eingesetzt werden, sofern Gehäuse, Trennung und Limiter auf die Systemanforderungen abgestimmt sind. Für HiFi- und DIY-Projekte bietet er eine belastbare Grundlage für Heimlautsprecher, Studio-Monitore und individuelle Mehrwege-Konzepte. Das empfohlene Gehäusevolumen von 100 l bei 45 Hz unterstützt eine klar definierte Reflexabstimmung; zusätzlich sind Bandpass- und hornbeladene Konfigurationen vorgesehen. Der Frequenzbereich bis 4000 Hz ermöglicht eine flexible Einbindung in Zweiwege- und Mehrwege-Systeme, wobei die konkrete Trennfrequenz, Filtersteilheit und Pegelanpassung auf den verwendeten Hochtonzweig und das Gehäuse abgestimmt werden müssen.
Service zum Eighteensound 15ND840
Zum 15ND840 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemintegration. Dazu gehören DSP- und Weichen-Setup, Presets, Empfehlungen sowie Unterstützung bei Bauplan und Bauset für PA-, HiFi- und DIY-Projekte. Für Reparaturen stehen außerdem originale Recone-Kits und unser Recone-Service zur Verfügung.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 175,000 - 199,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 75,00 - 99,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
