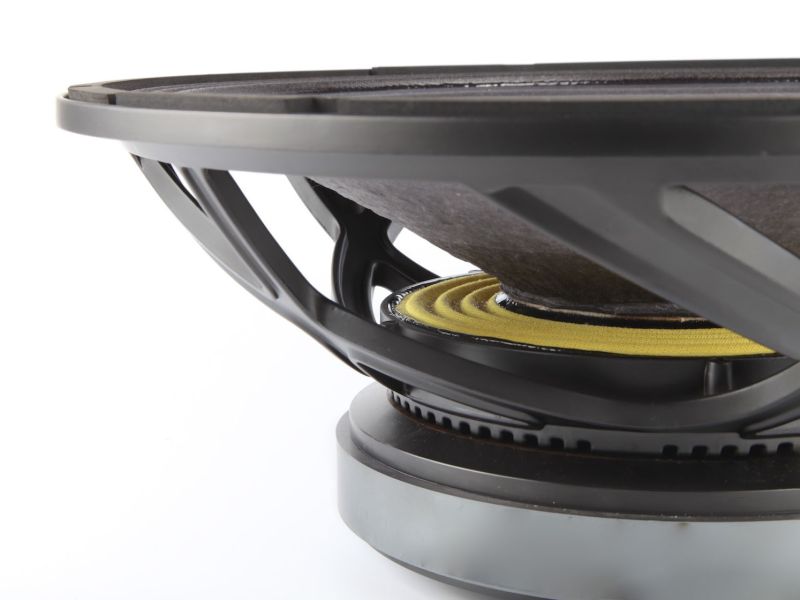

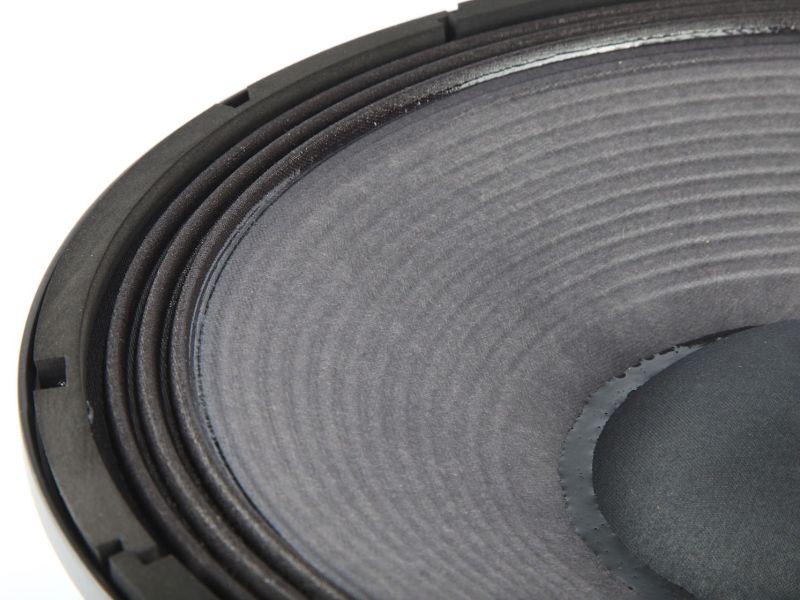

Mit dem 15FPM bietet RedCatt einen Tief-Mitteltöner, der für leistungsstarke Zwei- und Mehrwege-Systeme ausgelegt ist. Das 15-Zoll-Chassis arbeitet mit 8 Ω Nennimpedanz und ist mit 1000 W AES sowie 2000 W Programm belastbar. Die 101,6-mm-Schwingspule sitzt in einem Ferrit-Magnetsystem; für den Einbau stehen 392 mm Außendurchmesser, 360 mm Einbaudurchmesser und 150 mm Einbautiefe zur Verfügung. Mit 41 Hz Resonanzfrequenz, Qts 0,36 und Vas 134,90 l lässt sich das Chassis für Bassreflex-Gehäuse abstimmen. Im PA-Bereich eignet es sich für Zwei- und Dreiwege-Topteile sowie Bass-Mid-Anwendungen; im HiFi- und DIY-Selbstbau bietet sich der 15FPM für entsprechend abgestimmte Mehrwege-Konzepte an.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 15FPM
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 1000 W |
| Belastbarkeit Programm (W) | 2000 W |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Ferrite |
| Außendurchmesser (mm) | 392,00 mm |
| Einbaudurchmesser (mm) | 360,00 mm |
| Lochkreisdurchmesser (mm) | 373,00 mm |
| Einbautiefe (mm) | 150,00 mm |
| Empfohlenes Gehäusevolumen (l) | 120 l |
| Empfohlene Abstimmfrequenz (Hz) | 41 Hz |
| Nettogewicht (kg) | 12,00 kg |
| Versandgewicht (kg) | 12,8 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 5,20 Ω |
| Schwingspuleninduktivität Le (mH) | 1,170 mH |
| Resonanzfrequenz Fs (Hz) | 41,00 Hz |
| Qms | 8,07 |
| Qes | 0,380 |
| Qts | 0,360 |
| Vas (l) | 134,90 l |
| Sd (cm²) | 908,00 cm² |
| Xmax (mm) | 4,5 mm |
| Mms (g) | 126,60 g |
| BxL (Tm) | 21,30 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 86,0 l |
| CB Vb (l) @ Qtc = 0,500 * | 145,2 l |
| CB Vb (l) @ Qtc = 0,450 * | 239,8 l |
| CB Vb (l) @ Fc = 90 Hz * | 35,3 l |
| CB Vb (l) @ Fc = 70 Hz * | 70,4 l |
| CB Vb (l) @ Fc = 50 Hz * | 276,9 l |
| CB Einsatz-Empfehlung * | Kick-Bass 239,8 l |
| F_upper (Hz) * | 804 Hz |
| F_lower (Hz) * | 97 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 15FPM
Der 15FPM ist für den Einsatz als 15-Zoll-Bass-Mitteltöner in Zwei- und Mehrwege-Systemen vorgesehen. Im professionellen Beschallungsbereich passt das Chassis in vented PA-Bass-Mid-Gehäuse, Zwei- und Dreiwege-Touring-Topteile sowie Bassreflex-Konzepte. RedCatt nennt für Bassreflex-Auslegungen 105 l bei 47 Hz, 120 l bei 41 Hz und 145 l bei 36 Hz; die 120-l-Abstimmung wird als allgemeine Empfehlung geführt. Für HiFi- und DIY-Projekte kann das Chassis in entsprechend berechnete Mehrwege-Gehäuse eingebunden werden. Die 8-Ω-Ausführung lässt sich mit passender Weiche oder DSP-Abstimmung in Systeme integrieren, ohne eine konkrete Kombination mit anderen Treibern vorauszusetzen.
Service zum RedCatt 15FPM
Zum 15FPM bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup für PA-, HiFi- und DIY-Projekte. Auf Wunsch unterstützen wir außerdem bei Presets, Empfehlungen und Bauplänen. Für die Instandsetzung sind Recone-Kit und Recone-Service vorgesehen.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 200,000 - 249,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 125,000 - 149,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 125,00 - 149,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
