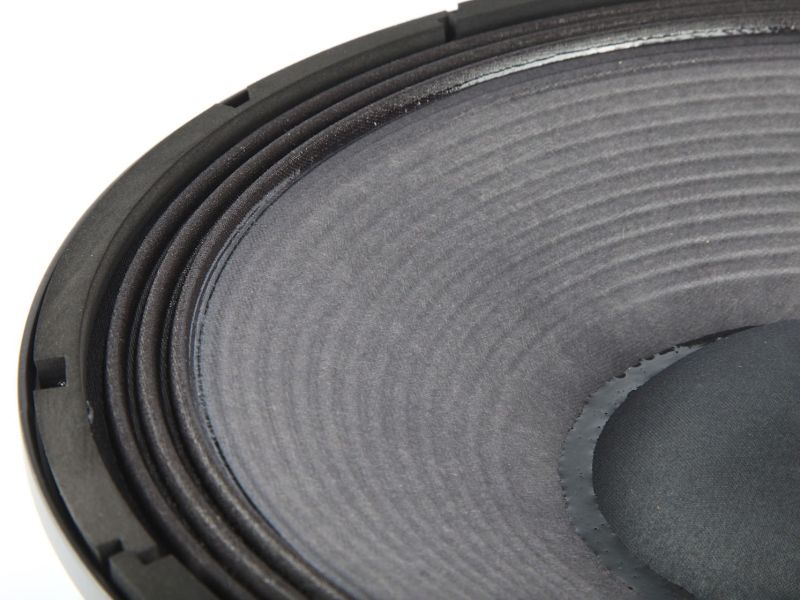

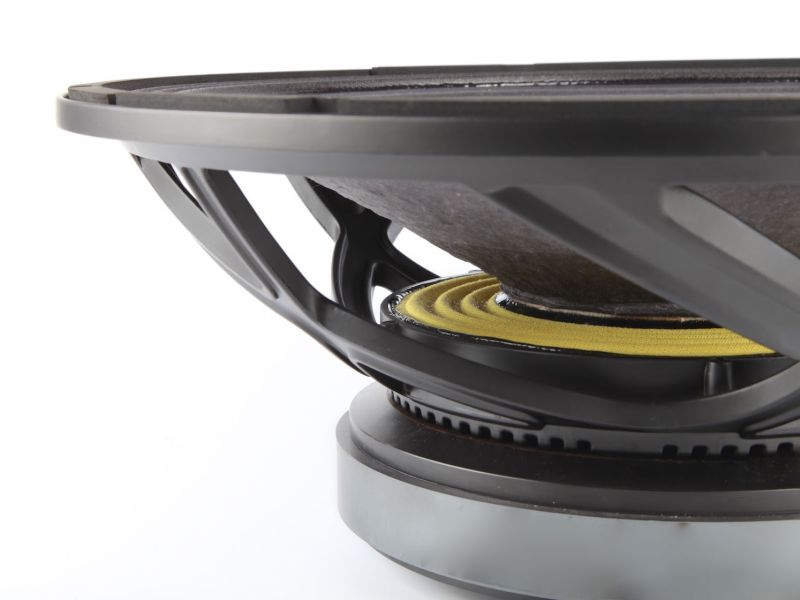

Mit dem 15FIND bietet RedCatt einen Tieftöner, der für leistungsstarke Bassanwendungen mit hoher elektrischer Belastbarkeit ausgelegt ist. Die AES-Belastbarkeit beträgt 1000 W, die Programmleistung 2000 W bei 8 Ω Nennimpedanz. Mit 96,65 dB Wirkungsgrad, einer 101,6-mm-Schwingspule und Ferritmagnet ist das Chassis auf professionelle Beschallungsaufgaben zugeschnitten. Die Resonanzfrequenz liegt bei 42,00 Hz, Qts bei 0,360 und Vas bei 96,40 l. Für PA-Systeme eignet sich das Chassis für Bassreflex-Anwendungen; im HiFi- und DIY-Bereich lässt es sich für leistungsorientierte Bassgehäuse einplanen. Der 15FIND verbindet diese Eckdaten mit einer für hohe Auslenkung ausgelegten Konstruktion.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 15FIND
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 1000 W |
| Belastbarkeit Programm (W) | 2000 W |
| Wirkungsgrad 1W/1m (dB) | 96,65 dB |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Ferrite |
| Außendurchmesser (mm) | 392,00 mm |
| Einbaudurchmesser (mm) | 360,00 mm |
| Lochkreisdurchmesser (mm) | 373,00 mm |
| Einbautiefe (mm) | 150,00 mm |
| Nettogewicht (kg) | 12,00 kg |
| Versandgewicht (kg) | 12,8 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 5,40 Ω |
| Schwingspuleninduktivität Le (mH) | 1,180 mH |
| Resonanzfrequenz Fs (Hz) | 42,00 Hz |
| Qms | 8,31 |
| Qes | 0,370 |
| Qts | 0,360 |
| Vas (l) | 96,40 l |
| Sd (cm²) | 881,00 cm² |
| Xmax (mm) | 6,75 mm |
| Mms (g) | 159,60 g |
| BxL (Tm) | 24,60 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 61,4 l |
| CB Vb (l) @ Qtc = 0,500 * | 103,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 171,4 l |
| CB Vb (l) @ Fc = 90 Hz * | 26,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 54,2 l |
| CB Vb (l) @ Fc = 50 Hz * | 231,0 l |
| CB Einsatz-Empfehlung * | Kick-Bass 171,4 l |
| F_upper (Hz) * | 827 Hz |
| F_lower (Hz) * | 98 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 15FIND
Der 15FIND eignet sich für Bassanwendungen, bei denen ein 15-Zoll-Chassis mit 1000 W AES-Belastbarkeit, 8 Ω Nennimpedanz und 96,65 dB Wirkungsgrad gefragt ist. Im PA-Bereich kann das Chassis in ventilierten Bassgehäusen für Touring- und Festinstallationen eingesetzt werden. Für HiFi- und DIY-Projekte bietet es eine Grundlage für leistungsorientierte Bassreflex-Konzepte mit abgestimmtem Gehäusevolumen und kontrollierter Tieftonwiedergabe. Die Resonanzfrequenz von 42,00 Hz sowie Qts 0,360 und Vas 96,40 l ermöglichen eine gezielte Gehäuseauslegung. Bei der Systemintegration sollten Trennung, Schutzfilter und Verstärkerleistung passend zum gewählten Gehäusekonzept abgestimmt werden.
Service zum RedCatt 15FIND
Zum 15FIND bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau sowie zur Systemabstimmung für PA- und HiFi-/DIY-Projekte. Auf Wunsch unterstützen wir außerdem beim DSP-/Weichen-Setup sowie bei Empfehlungen zu Bauplan und Bauset. Für die Instandsetzung sind Recone-Kit und Recone-Service vorgesehen.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 150,000 - 174,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 100,000 - 124,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 150,00 - 174,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 7,500 - 9,999 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
