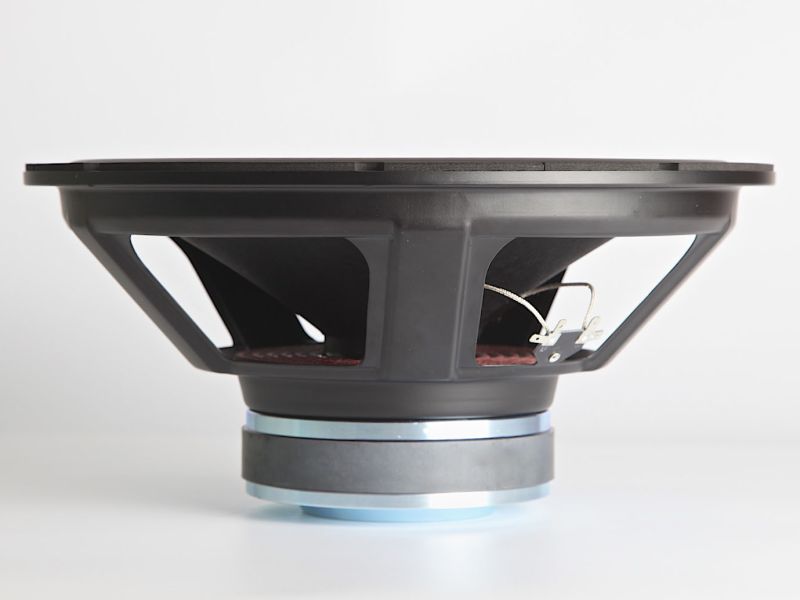

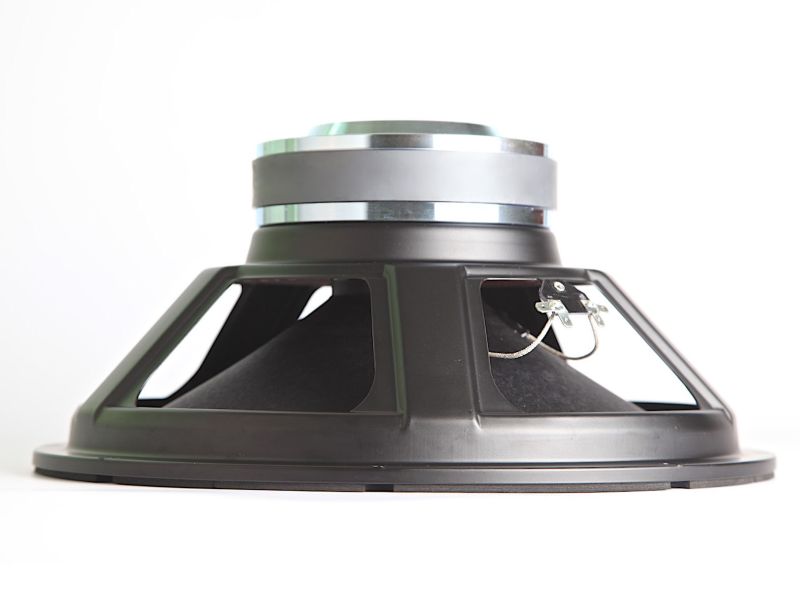

Mit dem 15FHW bietet RedCatt einen Subwoofer, der für die Wiedergabe sehr tiefer Frequenzen ausgelegt ist. Die Belastbarkeit beträgt 400 W AES und 800 W Programm bei 8 Ω Nennimpedanz. Mit 90,67 dB Wirkungsgrad, einer 76-mm-Schwingspule, Ferritmagnet und glasfaserverstärkter Papiermembran ist das Chassis auf tieffrequenten Betrieb ausgelegt. Die Resonanzfrequenz liegt bei 24,00 Hz, Vas bei 221,20 l und Qts bei 0,600. Für PA-Anwendungen sind Bassbins und Touring-Sub-Cabinets vorgesehen; im HiFi- und DIY-Bereich kommen Heimkino-, Studio- und Musiksysteme infrage. Auch für Gaming- und KTV-Anwendungen ist der 15FHW vorgesehen.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 15FHW
Technische Daten | Wert |
|---|---|
Kategorie | Subwoofer |
Größe (Zoll) | 15" |
Nennimpedanz (Ω) | 8 Ω |
Belastbarkeit AES (W) | 400 W |
Belastbarkeit Programm (W) | 800 W |
Wirkungsgrad 1W/1m (dB) | 90,67 dB |
Schwingspulendurchmesser (mm) | 76 mm |
Magnetmaterial | Ferrite |
Membranmaterial | Paper GF |
Außendurchmesser (mm) | 385,00 mm |
Einbaudurchmesser (mm) | 349,00 mm |
Lochkreisdurchmesser (mm) | 371,00 mm |
Einbautiefe (mm) | 168,10 mm |
Empfohlenes Gehäusevolumen (l) | 90 l / 105 l / 125 l |
Empfohlene Abstimmfrequenz (Hz) | 28 Hz / 25 Hz / 23 Hz |
Nettogewicht (kg) | 6,80 kg |
Versandgewicht (kg) | 7,6 kg (Shopwert) |
Hersteller Artikelnummer | DR-15-016-8R-B2-C0001 |
Gleichstromwiderstand Re (Ω) | 5,80 Ω |
Schwingspuleninduktivität Le (mH) | 0,960 mH |
Resonanzfrequenz Fs (Hz) | 24,00 Hz |
Qms | 11,90 |
Qes | 0,630 |
Qts | 0,600 |
Vas (l) | 221,20 l |
Sd (cm²) | 804,00 cm² |
Xmax (mm) | 4,85 mm |
Mms (g) | 169,60 g |
BxL (Tm) | 15,80 Tm |
CB Vb (l) @ Fc = 90 Hz * | 16,9 l |
CB Vb (l) @ Fc = 70 Hz * | 29,5 l |
CB Vb (l) @ Fc = 50 Hz * | 66,2 l |
CB Vb (l) @ Fc = 30 Hz * | 393,2 l |
F_upper (Hz) * | 1000 Hz |
F_lower (Hz) * | 39 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 15FHW
Der 15FHW eignet sich für tief abgestimmte Basssysteme in Heimkino, HiFi, Studio-Monitoring, Gaming und KTV sowie für PA-Bassbins und Touring-Sub-Cabinets. Für Bassreflexgehäuse sind drei Abstimmungen vorgesehen: 90 l bei 28 Hz, 105 l bei 25 Hz und 125 l bei 23 Hz. Damit lässt sich das Chassis sowohl in professionellen Beschallungskonzepten als auch im Lautsprecherselbstbau auf unterschiedliche Tiefbassziele abstimmen. Im Studio kann es zur Erweiterung des Tieftonbereichs eingesetzt werden; in Heimkino- und Multimedia-Systemen ist der Einsatz für LFE- und Tiefbasswiedergabe vorgesehen. Die konkrete Gehäuse- und DSP-Abstimmung sollte passend zum jeweiligen System geplant werden.
Service zum RedCatt 15FHW
Zum 15FHW bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup. Für PA-, HiFi- und DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplan und Bauset. Für die Instandsetzung gehören Recone-Kit und Recone-Service zum möglichen Serviceumfang.
| LS Chassis-Typ: | Subwoofer |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 0,001 - 29,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 150,00 - 174,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
