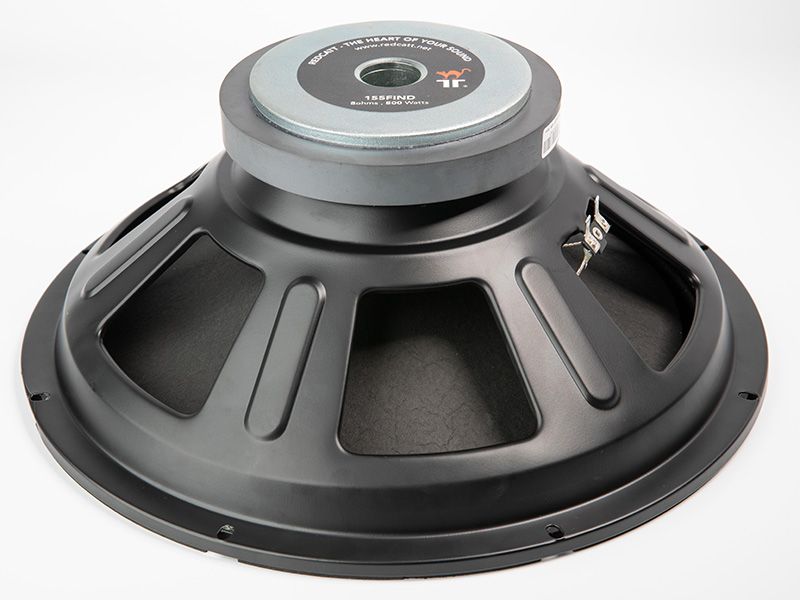

Mit dem 155FIND bietet RedCatt einen Tieftöner, der für Zwei- und Mehrwege-Systeme sowie für Subwoofer-Anwendungen ausgelegt ist. Die Belastbarkeit beträgt 400 W AES und 800 W Programm bei 8 Ω Nennimpedanz. Der Wirkungsgrad liegt bei 94,55 dB, die Schwingspule misst 63,5 mm. Ein Ferritmagnet und die Paper-GF-Membran bilden die wesentlichen Konstruktionsmerkmale. Mit 386 mm Außendurchmesser, 352 mm Einbaudurchmesser und 142 mm Einbautiefe lässt sich das Chassis in Lautsprechergehäuse integrieren. Für PA-Anwendungen ist der Einsatz in Beschallungs- und Mehrwege-Systemen vorgesehen; im HiFi- und DIY-Lautsprecherbau eignet sich der 155FIND für abgestimmte Mehrwege- und Bassreflexkonzepte.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 155FIND
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 400 W |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 94,55 dB |
| Schwingspulendurchmesser (mm) | 63,5 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper GF |
| Außendurchmesser (mm) | 386,00 mm |
| Einbaudurchmesser (mm) | 352,00 mm |
| Lochkreisdurchmesser (mm) | 373,00 mm |
| Einbautiefe (mm) | 142,00 mm |
| Empfohlenes Gehäusevolumen (l) | 55 l / 65 l / 80 l |
| Empfohlene Abstimmfrequenz (Hz) | 46 Hz / 42 Hz / 38 Hz |
| Nettogewicht (kg) | 4,50 kg |
| Versandgewicht (kg) | 5,3 kg (Shopwert) |
| Hersteller Artikelnummer | DR-15-013-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 6,20 Ω |
| Schwingspuleninduktivität Le (mH) | 0,970 mH |
| Resonanzfrequenz Fs (Hz) | 40,00 Hz |
| Qms | 11,10 |
| Qes | 0,790 |
| Qts | 0,730 |
| Vas (l) | 166,50 l |
| Sd (cm²) | 881,00 cm² |
| Xmax (mm) | 4,75 mm |
| Mms (g) | 102,60 g |
| BxL (Tm) | 14,38 Tm |
| CB Vb (l) @ Fc = 90 Hz * | 41,0 l |
| CB Vb (l) @ Fc = 70 Hz * | 80,7 l |
| CB Vb (l) @ Fc = 50 Hz * | 296,0 l |
| F_upper (Hz) * | 1067 Hz |
| F_lower (Hz) * | 49 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 155FIND
Der 155FIND eignet sich für Bassaufgaben in Zwei- und Mehrwege-Systemen sowie für Subwoofer-Anwendungen. Im PA-Bereich lässt sich das Chassis in Bassreflexgehäusen für Beschallung, Live-Sound und Festinstallationen einsetzen. Für die Gehäuseabstimmung stehen 55 l bei 46 Hz, 65 l bei 42 Hz und 80 l bei 38 Hz als Abstimmoptionen zur Verfügung. Im HiFi- und DIY-Lautsprecherbau passt das Chassis in Mehrwege-Konzepte und abgestimmte Bassgehäuse. Mit 40 Hz Resonanzfrequenz, 94,55 dB Wirkungsgrad und 400 W AES kann die Systemintegration auf Gehäuse, Trennung und Verstärkerleistung abgestimmt werden.
Service zum RedCatt 155FIND
Zum 155FIND bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung und DSP-/Weichen-Setup. Für PA- sowie HiFi- und DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplänen und Bausets. Für die Instandsetzung sind Recone-Kit und Recone-Service vorgesehen.
| LS Chassis-Typ: | Tieftöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 01 - 74 / Infra Subwoofer von 25 - 60 Hz |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,750 - 0,999 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
