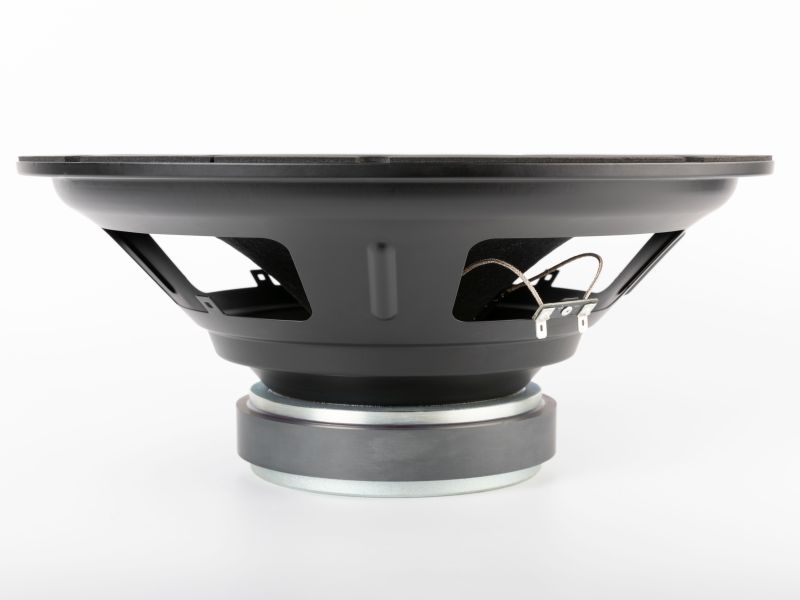

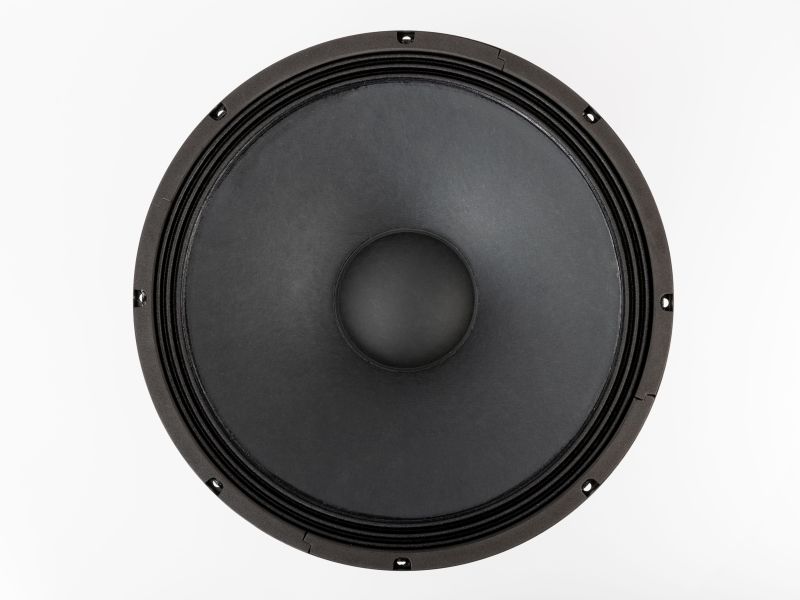

Mit dem 154FIND bietet RedCatt einen Tief-Mitteltöner, der für Zwei- und Mehrwege-Systeme sowie für die Kombination mit Subwoofern ausgelegt ist. Das 15"-Chassis besitzt 8 Ω Nennimpedanz, verarbeitet 500 W AES und 1000 W Programmleistung. Die Resonanzfrequenz liegt bei 38 Hz; Qes beträgt 0,43, Qms 8,1 und Qts 0,4. Mit 387 mm Außendurchmesser, 355 mm Einbaudurchmesser und 155 mm Einbautiefe lässt sich das Chassis in PA-Mehrwege-Systeme ebenso einplanen wie in HiFi- und DIY-Lautsprecherprojekte. Für entsprechend abgestimmte Zwei- und Mehrwege-Konzepte kann der 154FIND mit weiteren Wegen oder einem Subwoofer kombiniert werden.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 154FIND
Technische Daten | Wert |
|---|---|
Kategorie | Tief-Mitteltöner |
Größe (Zoll) | 15" |
Nennimpedanz (Ω) | 8 Ω |
Belastbarkeit AES (W) | 500 W |
Belastbarkeit Programm (W) | 1000 W |
Außendurchmesser (mm) | 387 mm |
Einbaudurchmesser (mm) | 355 mm |
Lochkreisdurchmesser (mm) | 374 mm |
Einbautiefe (mm) | 155 mm |
Nettogewicht (kg) | 6,3 kg |
Versandgewicht (kg) | 7,1 kg (Shopwert) |
Gleichstromwiderstand Re (Ω) | 5,6 Ω |
Schwingspuleninduktivität Le (mH) | 0,97 mH |
Resonanzfrequenz Fs (Hz) | 38 Hz |
Qms | 8,1 |
Qes | 0,43 |
Qts | 0,4 |
Vas (l) | 187,2 l |
Sd (cm²) | 881 cm² |
Mms (g) | 103 g |
BxL (Tm) | 18,1 Tm |
CB Vb (l) @ Qtc = 0,577 * | 173,2 l |
CB Vb (l) @ Qtc = 0,500 * | 332,8 l |
CB Vb (l) @ Qtc = 0,450 * | 704,8 l |
CB Vb (l) @ Fc = 90 Hz * | 40,6 l |
CB Vb (l) @ Fc = 70 Hz * | 78,2 l |
CB Vb (l) @ Fc = 50 Hz * | 256,0 l |
CB Einsatz-Empfehlung * | Subwoofer 704,8 l |
F_upper (Hz) * | 1002 Hz |
F_lower (Hz) * | 83 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 154FIND
Der 154FIND ist für Zwei- und Mehrwege-Systeme vorgesehen und kann dabei mit einem Subwoofer kombiniert werden. Im PA-Bereich eignet sich das 15"-Chassis für entsprechend abgestimmte Mehrwege-Gehäuse, bei denen 500 W AES, 1000 W Programmleistung und 8 Ω Nennimpedanz in die Systemplanung einbezogen werden. Im HiFi- und DIY-Lautsprecherbau lässt sich der Treiber ebenfalls in Mehrwege-Konzepten einsetzen. Für die Gehäuse- und Weichenplanung stehen mit 38 Hz Resonanzfrequenz, 187,2 l Vas und 0,4 Qts zentrale TSP zur Verfügung; Einbaudurchmesser und Einbautiefe betragen 355 mm beziehungsweise 155 mm.
Service zum RedCatt 154FIND
Zum 154FIND bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup für PA-, HiFi- und DIY-Projekte. Darüber hinaus unterstützen wir bei Empfehlungen und Bausätzen. Für die Instandsetzung sind Recone-Kit und Recone-Service vorgesehen.
| LS CB Einsatz-Empfehlung: | Subwoofer ab ca. 35 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 75 - 84 / warmer, fetter Subwoofer von 30 - max. 80 Hz (weniger Details) |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,400 - 0,449 |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
