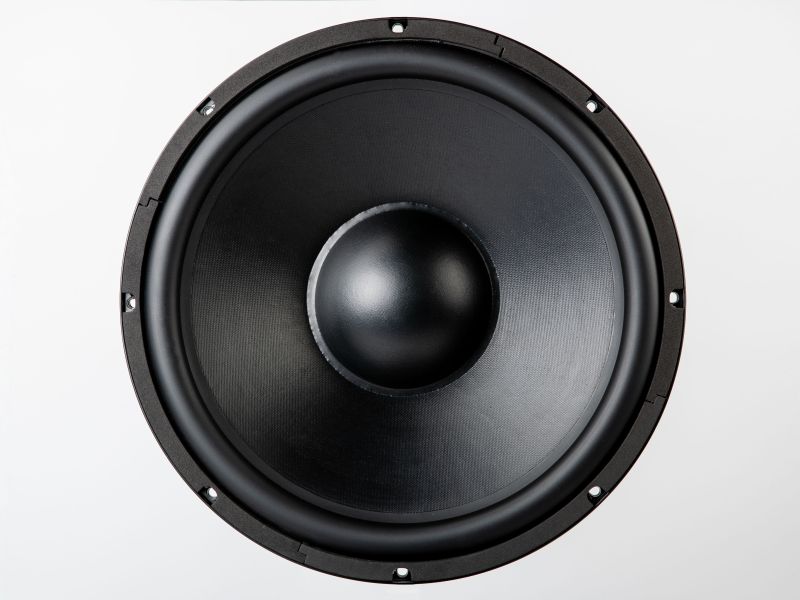

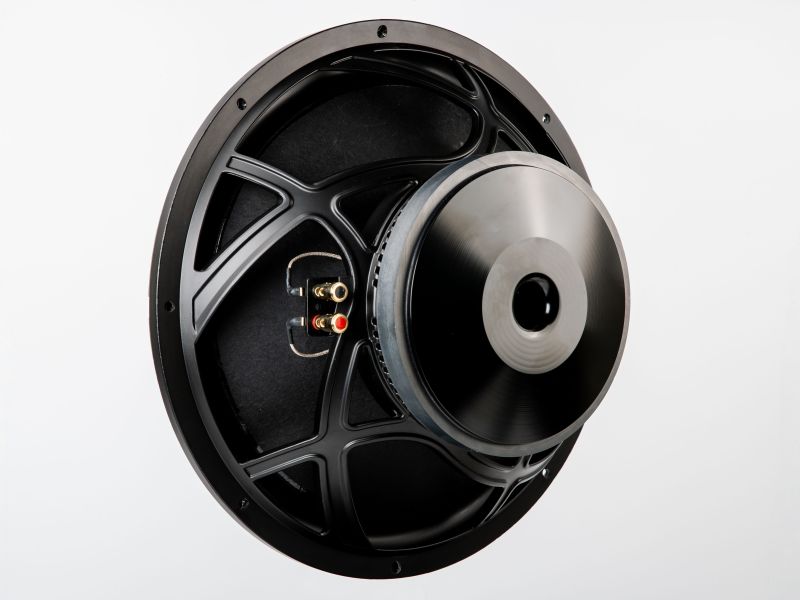

Mit dem 152FIND-1 bietet RedCatt einen Tieftöner, der für tieffrequente Aufgaben mit hoher Auslenkung ausgelegt ist. Die Belastbarkeit beträgt 800 W AES und 1600 W Programm bei 8 Ω Nennimpedanz. Der Wirkungsgrad liegt bei 95,62 dB. Eine 76-mm-Schwingspule arbeitet mit einem Ferritmagneten; die Membran besteht aus Paper CF und ist mit einer NBR-Sicke kombiniert. Mit 392 mm Außendurchmesser, 360 mm Einbaudurchmesser und 143 mm Einbautiefe eignet sich das Chassis für PA-Bassgehäuse sowie für abgestimmte HiFi- und DIY-Lautsprecherprojekte. Der 152FIND-1 lässt sich dabei anhand seiner TSP gezielt in passende Gehäusekonzepte integrieren.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 152FIND-1
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 800 W |
| Belastbarkeit Programm (W) | 1600 W |
| Wirkungsgrad 1W/1m (dB) | 95,62 dB |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper CF |
| Außendurchmesser (mm) | 392 mm |
| Einbaudurchmesser (mm) | 360 mm |
| Lochkreisdurchmesser (mm) | 375 mm |
| Einbautiefe (mm) | 143 mm |
| Empfohlenes Gehäusevolumen (l) | 75 l / 85 l / 100 l |
| Empfohlene Abstimmfrequenz (Hz) | 43 Hz / 39 Hz / 35 Hz |
| Nettogewicht (kg) | 9,00 kg |
| Versandgewicht (kg) | 9,8 kg (Shopwert) |
| Hersteller Artikelnummer | DR-15-007-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 4,60 Ω |
| Schwingspuleninduktivität Le (mH) | 0,550 mH |
| Resonanzfrequenz Fs (Hz) | 37,00 Hz |
| Qms | 10,20 |
| Qes | 0,460 |
| Qts | 0,440 |
| Vas (l) | 119,00 l |
| Sd (cm²) | 804,00 cm² |
| Xmax (mm) | 4,5 mm |
| Mms (g) | 140,00 g |
| BxL (Tm) | 18,40 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 165,4 l |
| CB Vb (l) @ Qtc = 0,500 * | 408,5 l |
| CB Vb (l) @ Qtc = 0,450 * | 2588,6 l |
| CB Vb (l) @ Fc = 90 Hz * | 24,2 l |
| CB Vb (l) @ Fc = 70 Hz * | 46,1 l |
| CB Vb (l) @ Fc = 50 Hz * | 144,0 l |
| CB Einsatz-Empfehlung * | Subwoofer 2588,6 l |
| F_upper (Hz) * | 1410 Hz |
| F_lower (Hz) * | 79 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 152FIND-1
Der 152FIND-1 eignet sich als 15-Zoll-Basschassis für vented PA-Bassgehäuse, Touring-Subwoofer und fest installierte Beschallungssysteme. Für HiFi- und DIY-Projekte lässt sich das Chassis in Bassreflexkonzepten einsetzen, wenn Volumen und Abstimmung passend ausgelegt werden. RedCatt nennt dafür 75 l bei 43 Hz, 85 l bei 39 Hz oder 100 l bei 35 Hz. Die Resonanzfrequenz von 37 Hz, Qts 0,440 und Vas 119 l liefern dafür eine konkrete Grundlage zur Gehäusesimulation. In Mehrwege-Systemen kann das Chassis mit geeigneter Filterung und einem passenden Mittel-/Hochtonzweig kombiniert werden; die Systemabstimmung muss auf das jeweilige Gehäuse und den gewünschten Einsatz abgestimmt werden.
Service zum RedCatt 152FIND-1
Zum 152FIND-1 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau sowie zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Dazu gehören bei Bedarf DSP-/Weichen-Setup, Presets, Empfehlungen, Bauplan und Bauset. Für Reparaturen sind außerdem Recone-Kit und Recone-Service möglich.
| LS CB Einsatz-Empfehlung: | Subwoofer ab ca. 35 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 75 - 84 / warmer, fetter Subwoofer von 30 - max. 80 Hz (weniger Details) |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 15" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 125,00 - 149,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
