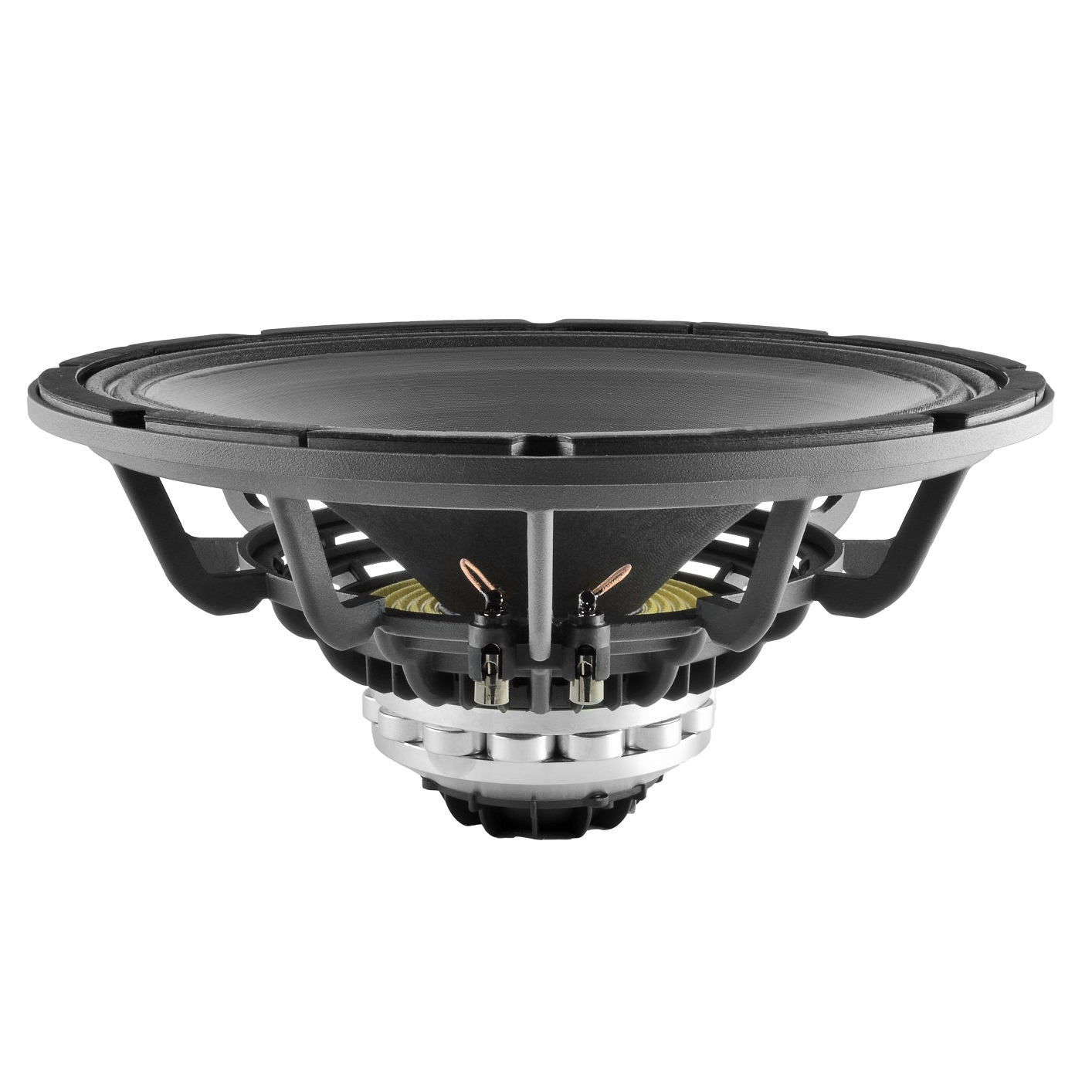

Der 15-Cx-3-PL von Sica ist ein 15-Zoll-Koaxialtreiber für Zweiwege-Lautsprecher, bei denen Tiefton-/Mitteltonbereich und Hochton in einem gemeinsamen Chassis zusammengeführt werden. Die LF- und HF-Einheit arbeiten jeweils mit 8 Ω Nennimpedanz; die Programmleistung beträgt 800 W im LF-Zweig und 120 W im HF-Zweig. Der nutzbare Frequenzbereich reicht von 45 Hz bis 20000 Hz, die empfohlene Trennfrequenz liegt bei 1600 Hz. Mit Neodym-Magnetsystem, Aluminium-Druckgusskorb, papierbasierter LF-Membran, Polyimid-HF-Dom und 90° Hornabstrahlung passt der 15-Cx-3-PL in kompakte PA-Topteile, Bühnenmonitore und in durchdachte DIY- oder HiFi-Mehrwegekonzepte.
JETZT – originale Recone-Kits von Sica sowie unser Recone-Service – nur hier!
Technische Daten – Sica 15-Cx-3-PL
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxialtreiber |
| Größe (Zoll) | 15" |
| Nennimpedanz (Ohm) | LF: 8 Ω | HF: 8 Ω |
| Abstrahlwinkel horizontal (°) | 90° |
| Abstrahlwinkel vertikal (°) | 90° |
| Belastbarkeit AES (W) | LF: 400 W | HF: 60 W |
| Belastbarkeit Programm (W) | LF: 800 W | HF: 120 W |
| Wirkungsgrad 1W/1m (dB) | LF: 99,1 dB | HF: 102,3 dB |
| Frequenzbereich (Hz) | 45–20000 Hz |
| Empfohlene Trennfrequenz (Hz) | 1600 Hz |
| Schwingspulendurchmesser (mm) | LF: 75 mm | HF: 44 mm |
| Magnetmaterial | Neodymium |
| Außendurchmesser (mm) | 388 mm |
| Einbaudurchmesser (mm) | 355 mm |
| Lochkreisdurchmesser (mm) | 371 mm |
| Einbautiefe (mm) | 178,9 mm |
| Empfohlenes Gehäusevolumen (l) | 90 l |
| Empfohlene Abstimmfrequenz (Hz) | 48 Hz |
| Nettogewicht (kg) | 5,3 kg |
| Versandgewicht/Bruttogewicht (kg) | 6,1 kg |
| Hersteller Artikelnummer | Z008191P-8+8 |
| Gleichstromwiderstand Re (Ohm) | LF: 5,1 Ω | HF: 6,0 Ω |
| Schwingspuleninduktivität Le (mH) | 1,12 mH |
| Resonanzfrequenz Fs (Hz) | LF: 44,5 Hz | HF: 700 Hz |
| Qms | 12,88 |
| Qes | 0,42 |
| Qts | 0,40 |
| Vas (l) | 152,4 l |
| Sd (cm²) | 855,3 cm² |
| Xmax (mm) | +/-5,5 mm |
| Xvar/Xdamage (mm) | +/-8,0 mm |
| Mms (g) | 87,2 g |
| BxL (Tm) | 17,26 Tm |
| Cms (mm/N) | 0,147 mm/N |
| Wirkungsgrad η0 (%) | 3,10 % |
| CB Vb (l) @ Qtc = 0,577 * | 141,0 l |
| CB Vb (l) @ Qtc = 0,500 * | 270,9 l |
| CB Vb (l) @ Qtc = 0,450 * | 573,7 l |
| CB Vb (l) @ Fc = 90 Hz * | 49,3 l |
| CB Vb (l) @ Fc = 70 Hz * | 103,3 l |
| CB Vb (l) @ Fc = 50 Hz * | 579,5 l |
| CB Einsatz-Empfehlung * | Kick-Bass 573,7 l |
| F_upper (Hz) * | 819 Hz |
| F_lower (Hz) * | 94 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Sica 15-Cx-3-PL
Der 15-Cx-3-PL eignet sich für Lautsprecherkonzepte, in denen ein 15-Zoll-Treiber mit integriertem Hochtonweg den Aufbau vereinfachen soll. In der PA-Praxis sind kompakte Topteile, Bühnenmonitore und mobile Zweiwege-Systeme naheliegende Einsatzfelder, besonders wenn eine Trennung um 1600 Hz und eine 90° Abstrahlung in die Systemplanung passen. Im DIY- und HiFi-Bereich bietet das Chassis eine klare Grundlage für koaxiale Mehrwege-Projekte, bei denen Gehäusevolumen, Abstimmung und Weiche gezielt entwickelt werden. Die TSP erlauben ventilierten Gehäusebau um 90 l mit 48 Hz Abstimmung; geschlossene Konzepte lassen sich über die berechneten Richtwerte separat einordnen.
Service zum Sica 15-Cx-3-PL
Zum 15-Cx-3-PL bieten wir Beratung für Gehäuseabstimmung, Gehäusebau, passive Weichen und DSP-/Controller-Setups. Für PA-Anwendungen, DIY-Projekte und HiFi-nahe Sonderlösungen unterstützen wir bei sinnvoller Systemabstimmung, passenden Presets, Recone-Kits und unserem Recone-Service.
| LS Abstrahlung horizontal -: | 90° |
|---|---|
| LS Abstrahlung vertikal I: | 90° |
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
| LS Chassis-Typ: | Koaxialtreiber |
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Mylar / Polyester / Polyethylen / Kunststoff |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 40,000 - 44,999 Hz |
| LS Größe: | 15" |
| LS Horn/Treiber Befestigung: | bolt on / Schrauben |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Neodym |
| LS Mms: | 75,00 - 99,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
