12W500 von Eighteensound

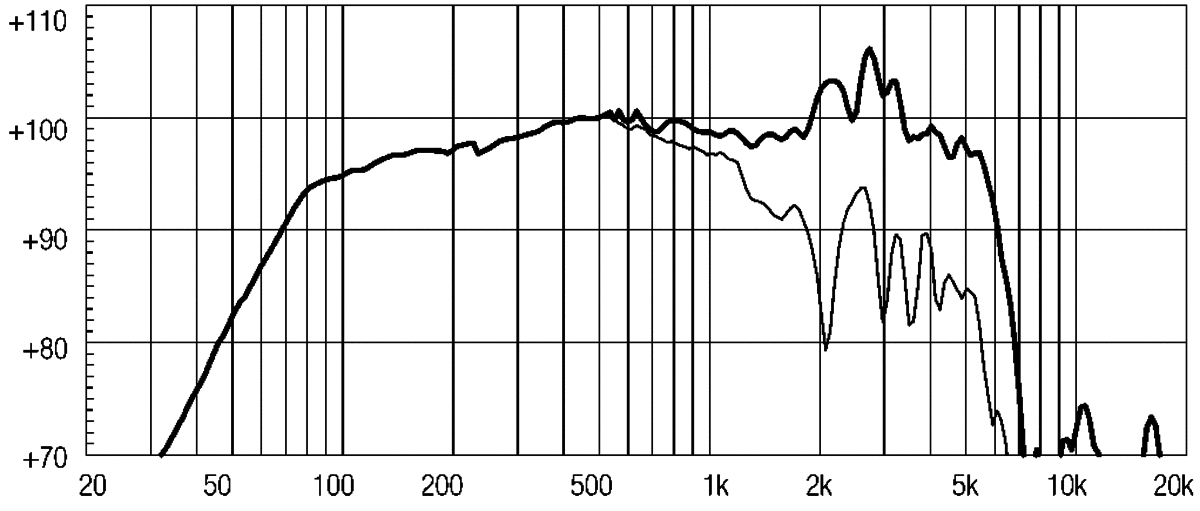

Der 12W500 von Eighteensound ist ein 12-Zoll-Tieftöner für kompakte Bassreflex- und Zweiwege-Systeme. Er ist in 4 Ω und 8 Ω erhältlich. Beide Varianten sind mit 350 W AES belastbar und für 500 W Programmleistung ausgelegt. Der Wirkungsgrad beträgt 98,5 dB bei 4 Ω und 99,5 dB bei 8 Ω, der Frequenzbereich reicht jeweils von 50 Hz bis 6000 Hz. Die 64-mm-Schwingspule arbeitet mit ISV-Technologie, während Ferritmagnet, kurvenförmige Papiermembran und M-Roll-Sicke die Konstruktion ergänzen. Für kompakte PA-Topteile bietet sich die Kombination mit einem 1-Zoll-Kompressionstreiber an; im HiFi- und DIY-Selbstbau unterstützt das empfohlene 75-l-Bassreflexgehäuse mit 50-Hz-Abstimmung eine klar definierte Systemplanung. Der 12W500 lässt sich damit sachgerecht in belastbare Mehrwegekonzepte integrieren.

JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!

Technische Daten – Eighteensound 12W500

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.

Anwendungsgebiete – Eighteensound 12W500

Der 12W500 eignet sich primär für kompakte Bassreflexgehäuse und Zweiwege-Lautsprecher, in denen ein 12-Zoll-Tieftöner den Bereich ab 50 Hz übernimmt. Im PA-Umfeld kann das Chassis in kompakten Topteilen oder Fullrange-nahen Mehrwegeboxen mit einem 1-Zoll-Kompressionstreiber kombiniert werden; die Trennung wird passend zum gesamten System ausgelegt. Für HiFi- und DIY-Projekte bietet das empfohlene Volumen von 75 l bei 50 Hz Abstimmfrequenz eine belastbare Grundlage für die Gehäuseplanung. Der breite Frequenzbereich bis 6000 Hz erlaubt unterschiedliche Übergabepunkte innerhalb eines abgestimmten Mehrwegekonzepts, ohne eine konkrete Weichen- oder Treiberkombination vorzugeben. Die 4-Ω- und 8-Ω-Ausführung erleichtern außerdem die elektrische Anpassung an Verstärker, vorhandene Lautsprecherkonzepte und geplante Systemimpedanzen.

Service zum Eighteensound 12W500

Zum 12W500 bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup. Für PA-, HiFi- und DIY-Projekte unterstützen wir bei der Auswahl der passenden Impedanzvariante, bei Bauplan und Bauset sowie bei Recone-Kit und Recone-Service.
