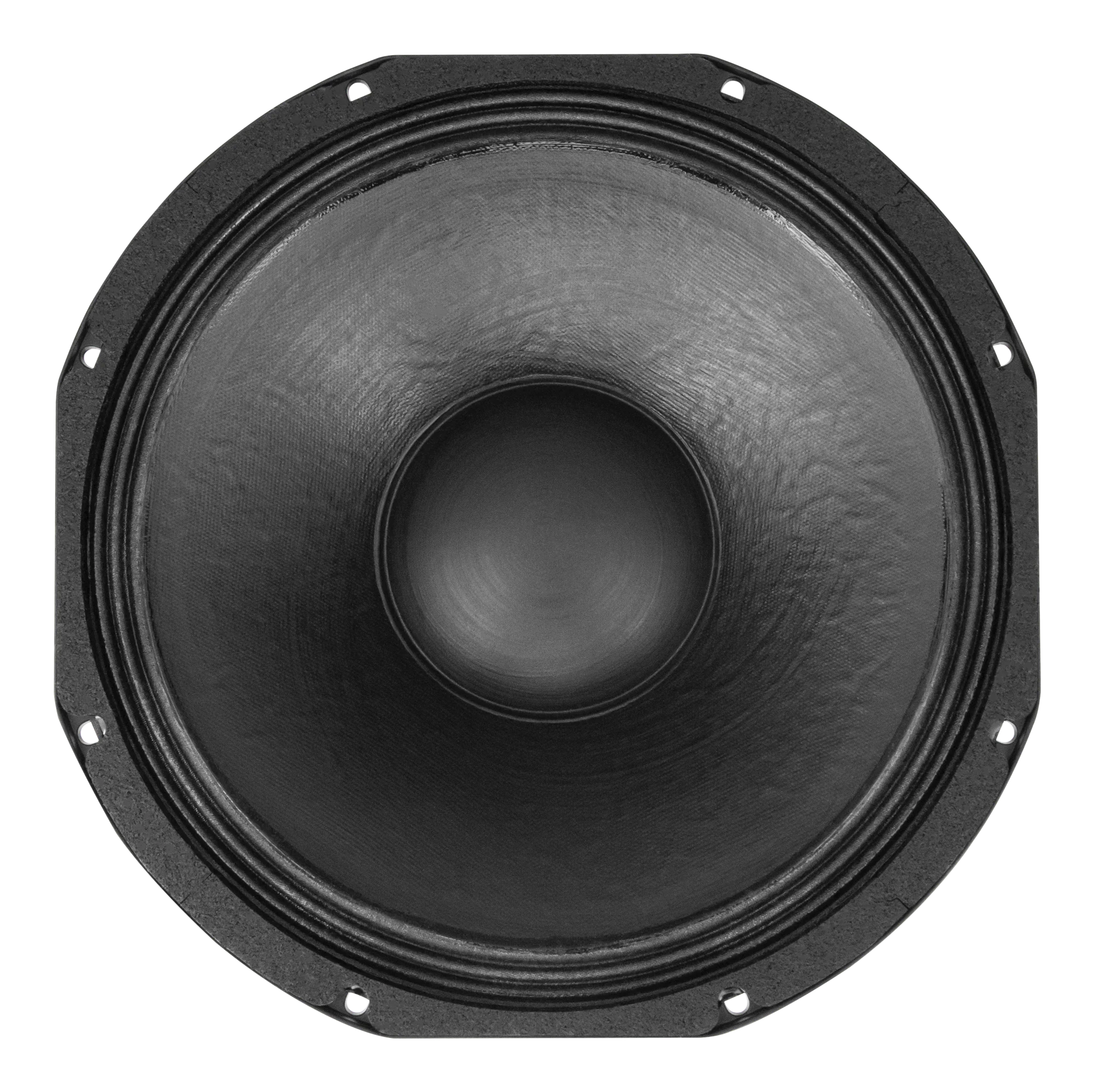

Der 12PF600 von CELTO ist ein 12"-Tief-Mitteltöner für 2-Wege-Lautsprecher und kompakte Bassreflexgehäuse. Der Treiber arbeitet mit 8 Ω Nennimpedanz, 600 W AES-Belastbarkeit und 97 dB Wirkungsgrad; die Schwingspule misst 75 mm und nutzt eine CCAW-Wicklung auf DUPONT-GFB-Glasfaserträger. Die Papiermembran ist faserverstärkt und wasserabweisend behandelt, der Ferritmagnet sitzt in einem Aluminiumdruckgusskorb. Mit Fs 51 Hz, Qts 0,424 und Vas 66 l lässt sich der 12PF600 praxisnah in abgestimmte PA-Topteile, Installationslautsprecher und DIY-/HiFi-Projekte integrieren, bei denen ein belastbarer Tiefmitteltonbereich mit klar definierten Gehäuseparametern gefragt ist.
JETZT – originale Recone-Kits von CELTO sowie unser Recone-Service – nur hier!
Technische Daten – CELTO 12PF600
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 600 W |
| Wirkungsgrad 1W/1m (dB) | 97 dB |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Y35 Ferrite |
| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 282 mm |
| Lochkreisdurchmesser (mm) | 302 mm |
| Einbautiefe (mm) | 143 mm |
| Empfohlenes Gehäusevolumen (l) | 60 l |
| Empfohlene Abstimmfrequenz (Hz) | 55 Hz |
| Nettogewicht (kg) | 7 kg |
| Versandgewicht/Bruttogewicht (kg) | 8 kg |
| Hersteller Artikelnummer | 103212 |
| Gleichstromwiderstand Re (Ohm) | 5,28 Ω |
| Schwingspuleninduktivität Le (mH) | 1,08 mH |
| Resonanzfrequenz Fs (Hz) | 51 Hz |
| Qms | 7,472 |
| Qes | 0,452 |
| Qts | 0,424 |
| Vas (l) | 66 l |
| Sd (cm²) | 552 cm² |
| Xmax (mm) | ±8,75 mm |
| Xvar/Xdamage (mm) | 42 mm |
| Mms (g) | 64 g |
| BxL (Tm) | 15,5 Tm |
| Cms (mm/N) | 0,152 mm/N |
| Rms (kg/s) | 2,74 kg/s |
| Wirkungsgrad η0 (%) | 1,9 % |
| CB Vb (l) @ Qtc = 0,577 * | 77,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 169,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 522,1 l |
| CB Vb (l) @ Fc = 90 Hz * | 20,2 l |
| CB Vb (l) @ Fc = 70 Hz * | 34,0 l |
| CB Einsatz-Empfehlung * | Kick-Bass 522,1 l |
| F_upper (Hz) * | 878 Hz |
| F_lower (Hz) * | 100 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – CELTO 12PF600
Im praktischen Einsatz passt der 12PF600 in kompakte Bassreflexgehäuse um 60 l mit 55 Hz Abstimmung, etwa für 2-Wege-Topteile, Installationslautsprecher, Bühnenmonitore oder portable Beschallungssysteme mit passiver oder aktiver Trennung. Durch den 12-Zoll-Korb, die 75-mm-Schwingspule und den nutzbaren Hub kann der Treiber im unteren Mittelton und oberen Bass arbeiten, ohne dass daraus ein Subwoofer-Ersatz abgeleitet werden muss. Im HiFi- und DIY-Umfeld ist er für Lautsprecherselbstbau, Ersatzbestückung und Mehrwege-Konzepte interessant, wenn die Gehäuseabstimmung sauber geplant und der Hochtonweg passend ergänzt wird.
Service zum CELTO 12PF600
Zum 12PF600 bekommst du bei uns Beratung zur Gehäuseabstimmung, zum Gehäusebau, zur passenden Systemabstimmung und zum DSP-/Weichen-Setup für PA-, HiFi- und DIY-Projekte. Auch bei Recone-Kit, Recone-Service, Presets, Empfehlungen, Bauplan oder Bauset unterstützen wir dich praxisnah, damit Treiber, Gehäuse und Trennung sauber zusammenarbeiten.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 150,000 - 174,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
Celto entwickelt seit 1999 professionelle Audio- und Beschallungssysteme für Installation, Touring und anspruchsvolle Projektanwendungen. Der belgische Hersteller verbindet europäisches Engineering mit praxisnahen Lösungen für Lautsprecher, Subwoofer, Verstärker und DSP-Controller. Mit internationaler Distribution in rund 70 Ländern steht Celto für starke Performance, hohe Verarbeitungsqualität und zuverlässige Systemintegration. Ideal für Anwender, die belastbare Pro-Audio-Technik mit klarem, dynamischem Klang und skalierbaren Setups suchen in Bühne und Gewerbe suchen.
