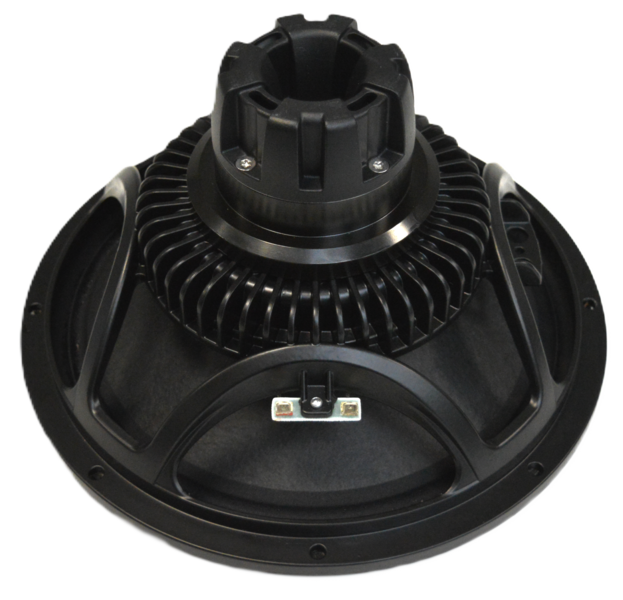

Der 12NTLW2500 von Eighteensound ist ein 12"-Tieftöner für leistungsfähige Zwei- und Dreiwege-Systeme. Das Chassis ist in den Varianten 4 Ω, 8 Ω und 16 Ω erhältlich. Die Belastbarkeit beträgt 500 W AES beziehungsweise 1000 W Programmleistung, während der Frequenzbereich von 55 Hz bis 4500 Hz reicht. Je nach Impedanzvariante liegt der Wirkungsgrad bei 97 dB bis 98,5 dB. Eine 64-mm-Doppelschwingspule, der Neodym-Magnet und die Dual-Gap-Technologie unterstützen eine gleichmäßige Antriebskraft, eine wirksame Wärmeableitung und einen kontrollierten Einsatz bis in den Mitteltonbereich. Mit 3,6 kg Nettogewicht eignet sich das Chassis für gewichtsoptimierte PA-Topteile und Line-Array-Module sowie für anspruchsvolle HiFi- und DIY-Mehrwegekonstruktionen. Der 12NTLW2500 lässt sich dabei als Woofer oder Tief-Mittelton-Komponente in abgestimmte Lautsprecherkonzepte integrieren.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 12NTLW2500
| Technische Daten | 4 Ω | 8 Ω | 16 Ω |
|---|---|---|---|
| Kategorie | Tieftöner | Tieftöner | Tieftöner |
| Größe (Zoll) | 12" | 12" | 12" |
| Nennimpedanz (Ohm) | 4 Ω | 8 Ω | 16 Ω |
| Belastbarkeit AES (W) | 500 W | 500 W | 500 W |
| Belastbarkeit Programm (W) | 1000 W | 1000 W | 1000 W |
| Wirkungsgrad 1W/1m (dB) | 97,5 dB | 98,5 dB | 97 dB |
| Frequenzbereich (Hz) | 55–4500 Hz | 55–4500 Hz | 55–4500 Hz |
| Schwingspulendurchmesser (mm) | 64 mm | 64 mm | 64 mm |
| Magnetmaterial | Neo | Neo | Neo |
| Technologie | Dual Gap | Dual Gap | Dual Gap |
| Außendurchmesser (mm) | 310 mm | 310 mm | 310 mm |
| Einbaudurchmesser (mm) | 283,0 mm | 283,0 mm | 283,0 mm |
| Lochkreisdurchmesser (mm) | 295 mm | 295 mm | 295 mm |
| Einbautiefe (mm) | 175 mm | 175 mm | 175 mm |
| Empfohlenes Gehäusevolumen (l) | 35,0 l | 35,0 l | 35,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 60 Hz | 65 Hz | 65 Hz |
| Nettogewicht (kg) | 3,6 kg | 3,6 kg | 3,6 kg |
| Versandgewicht/Bruttogewicht (kg) | 4,4 kg (Shopwert) | 4,4 kg (Shopwert) | 4,4 kg (Shopwert) |
| Gleichstromwiderstand Re (Ohm) | 2,8 Ω | 5,0 Ω | 10,1 Ω |
| Schwingspuleninduktivität Le (mH) | 0,31 mH | 0,44 mH | 0,72 mH |
| Resonanzfrequenz Fs (Hz) | 52 Hz | 60 Hz | 62 Hz |
| Qms | 10,2 | 8,4 | 11,6 |
| Qes | 0,32 | 0,39 | 0,52 |
| Qts | 0,31 | 0,38 | 0,5 |
| Vas (l) | 52,7 l | 45,0 l | 42,0 l |
| Sd (cm²) | 531,0 cm² | 531,0 cm² | 531,0 cm² |
| Xmax (mm) | 7,6 mm | 7,6 mm | 7,6 mm |
| Xvar/Xdamage (mm) | 8,0 mm | 8,0 mm | 8,0 mm |
| Mms (g) | 71,0 g | 62,0 g | 63,0 g |
| BxL (Tm) | 14,4 Tm | 17,4 Tm | 21,8 Tm |
| EBP (Hz) | 162 Hz | 153 Hz | 119 Hz |
| Wirkungsgrad η0 (%) | 2,2 % | 2,4 % | 1,9 % |
| CB Vb (l) @ Qtc = 0,577 * | 21,4 l | 34,5 l | 126,6 l |
| CB Vb (l) @ Qtc = 0,500 * | 32,9 l | 61,5 l | – |
| CB Vb (l) @ Qtc = 0,450 * | 47,6 l | 111,8 l | – |
| CB Vb (l) @ Fc = 90 Hz * | 26,4 l | 36,0 l | 37,9 l |
| CB Vb (l) @ Fc = 70 Hz * | 64,9 l | 124,6 l | 152,9 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 47,6 l | Tief-Mitteltöner 111,8 l | – |
| F_upper (Hz) * | 1588 Hz | 1953 Hz | 2346 Hz |
| F_lower (Hz) * | 150 Hz | 144 Hz | 113 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eighteensound 12NTLW2500
Der 12NTLW2500 ist für die Tiefton- und Tief-Mitteltonwiedergabe in kompakten Mehrwege-Lautsprechern vorgesehen. Im professionellen Beschallungsbereich lässt er sich in Zwei- oder Dreiwege-Topteilen, Line-Array-Modulen und weiteren gewichtsoptimierten Systemen einsetzen, deren Trennung und Gehäuseabstimmung auf die jeweilige Impedanzvariante abgestimmt werden. Der Übertragungsbereich bis 4500 Hz ermöglicht eine flexible Anbindung an Mittel- oder Hochtonwege, ohne eine konkrete Trennfrequenz vorzugeben. Für HiFi- und DIY-Projekte bietet das Chassis eine Grundlage für wirkungsgradstarke Mehrwege-Konstruktionen sowie individuell simulierte Bassreflex- oder geschlossene Gehäuse. Das empfohlene Volumen von 35 l und die Abstimmung auf 60 Hz beziehungsweise 65 Hz liefern dafür definierte Ausgangswerte. Bei der Systemintegration müssen Verstärkerleistung, Impedanz, Filterung und mechanische Einbaumaße gemeinsam berücksichtigt werden.
Service zum Eighteensound 12NTLW2500
Zum 12NTLW2500 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Einbindung in PA-, HiFi- und DIY-Systeme. Dazu gehören die Auslegung des DSP- oder Weichen-Setups, Preset- und Trennempfehlungen sowie Hinweise zu Bauplan und Bauset. Für Reparaturen unterstützen wir außerdem bei der Auswahl eines originalen Recone-Kits oder übernehmen die Instandsetzung im Rahmen unseres Recone-Service.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 100,000 - 124,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,350 - 0,399 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
