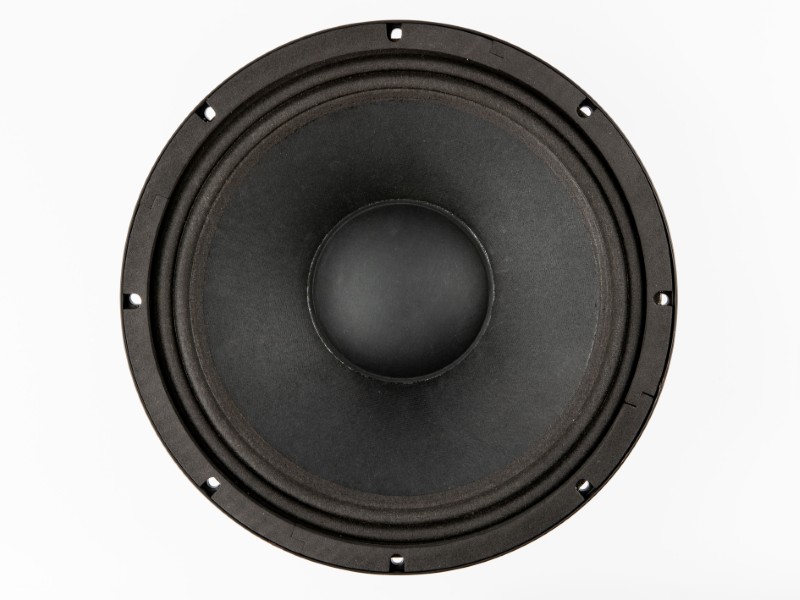

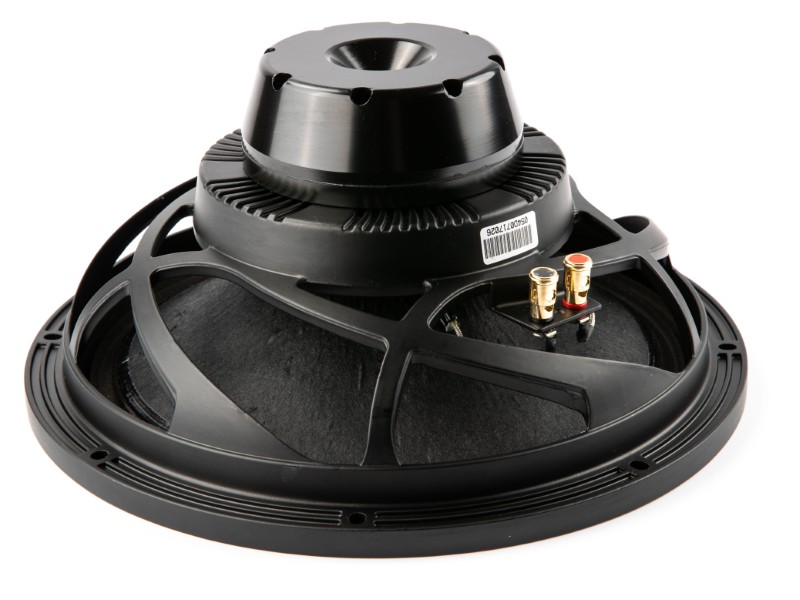

Mit dem 12NPM bietet RedCatt einen Tief-Mitteltöner, der für Zweiweg- und Mehrwege-Systeme ausgelegt ist. Die AES-Belastbarkeit beträgt 450 W, die Programmleistung 900 W bei 8 Ω. Der Wirkungsgrad liegt bei 98 dB, der Frequenzbereich reicht von 34–2000 Hz. Eine 76-mm-Schwingspule, ein Neodym-Magnet und die Paper-GF-Membran bestimmen den Aufbau. Mit 315 mm Außendurchmesser, 142,5 mm Einbautiefe und 4,1 kg Nettogewicht lässt sich das Chassis in PA-Systeme ebenso einplanen wie in HiFi- und DIY-Mehrwegekonzepte. Für Bassreflexgehäuse und die Anbindung an einen Hochtonzweig stellt der 12NPM eine technisch klar definierte Grundlage bereit.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 12NPM
| Eigenschaft | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 450 W |
| Belastbarkeit Programm (W) | 900 W |
| Wirkungsgrad 1W/1m (dB) | 98 dB |

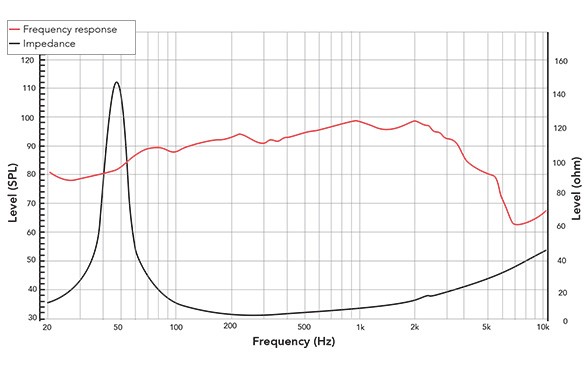

| Frequenzbereich (Hz) | 34–2000 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper GF |

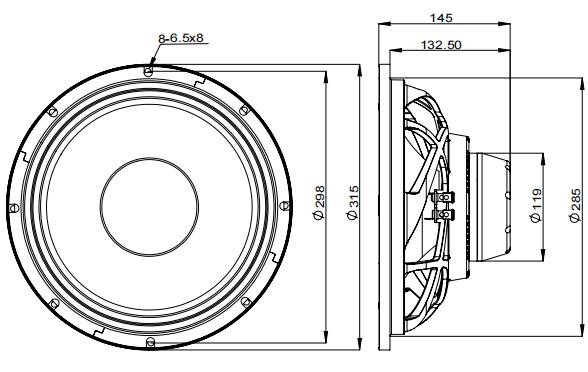

| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 285 mm |
| Lochkreisdurchmesser (mm) | 298 mm |
| Einbautiefe (mm) | 142,5 mm |
| Empfohlenes Gehäusevolumen (l) | 55 l / 65 l / 80 l |
| Empfohlene Abstimmfrequenz (Hz) | 53 Hz / 46 Hz / 40 Hz |
| Nettogewicht (kg) | 4,1 kg |
| Versandgewicht (kg) | 4,9 kg (Shopwert) |
| Hersteller Artikelnummer | DR-12-004-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 4,7 Ω |
| Schwingspuleninduktivität Le (mH) | 0,65 mH |
| Resonanzfrequenz Fs (Hz) | 49 Hz |
| Qms | 9,95 |
| Qes | 0,32 |
| Qts | 0,31 |
| Vas (l) | 63,6 l |
| Sd (cm²) | 531 cm² |
| Xmax (mm) | 4,05 mm |
| Mms (g) | 65,6 g |
| BxL (Tm) | 17,3 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 25,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 39,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 57,4 l |
| CB Vb (l) @ Fc = 90 Hz * | 26,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 61,1 l |
| CB Vb (l) @ Fc = 50 Hz * | 1542,5 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 57,4 l |
| F_upper (Hz) * | 1289 Hz |
| F_lower (Hz) * | 138 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 12NPM
Der 12NPM eignet sich für den Bass-Mitteltonbereich in Zweiweg- und Mehrwege-Systemen. Im PA-Bereich kann das Chassis in Bassreflexgehäusen, kompakten Topteilen oder aktiven Monitoren eingesetzt und mit einem Kompressionstreiber oder Tweeter kombiniert werden. Im HiFi- und DIY-Selbstbau passt es in Mehrwege-Konzepte, bei denen 12 Zoll, 8 Ω und der Bereich von 34–2000 Hz zur geplanten Abstimmung passen. Für Bassreflexkonzepte stehen 55 l bei 53 Hz, 65 l bei 46 Hz und 80 l bei 40 Hz zur Verfügung. Die Hochpassfilterung kann abhängig von der Abstimmung im Bereich von 28–45 Hz geplant werden; die Systemintegration erfolgt passend zu Gehäuse, Weiche und DSP.
Service zum RedCatt 12NPM
Zum 12NPM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung sowie zum DSP-/Weichen-Setup. Dazu gehören Presets, Empfehlungen, Bauplan und Bauset. Für die Instandsetzung stehen außerdem Recone-Kit und Recone-Service mit Originalteilen zur Verfügung.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 50,000 - 74,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 25,000 - 49,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
