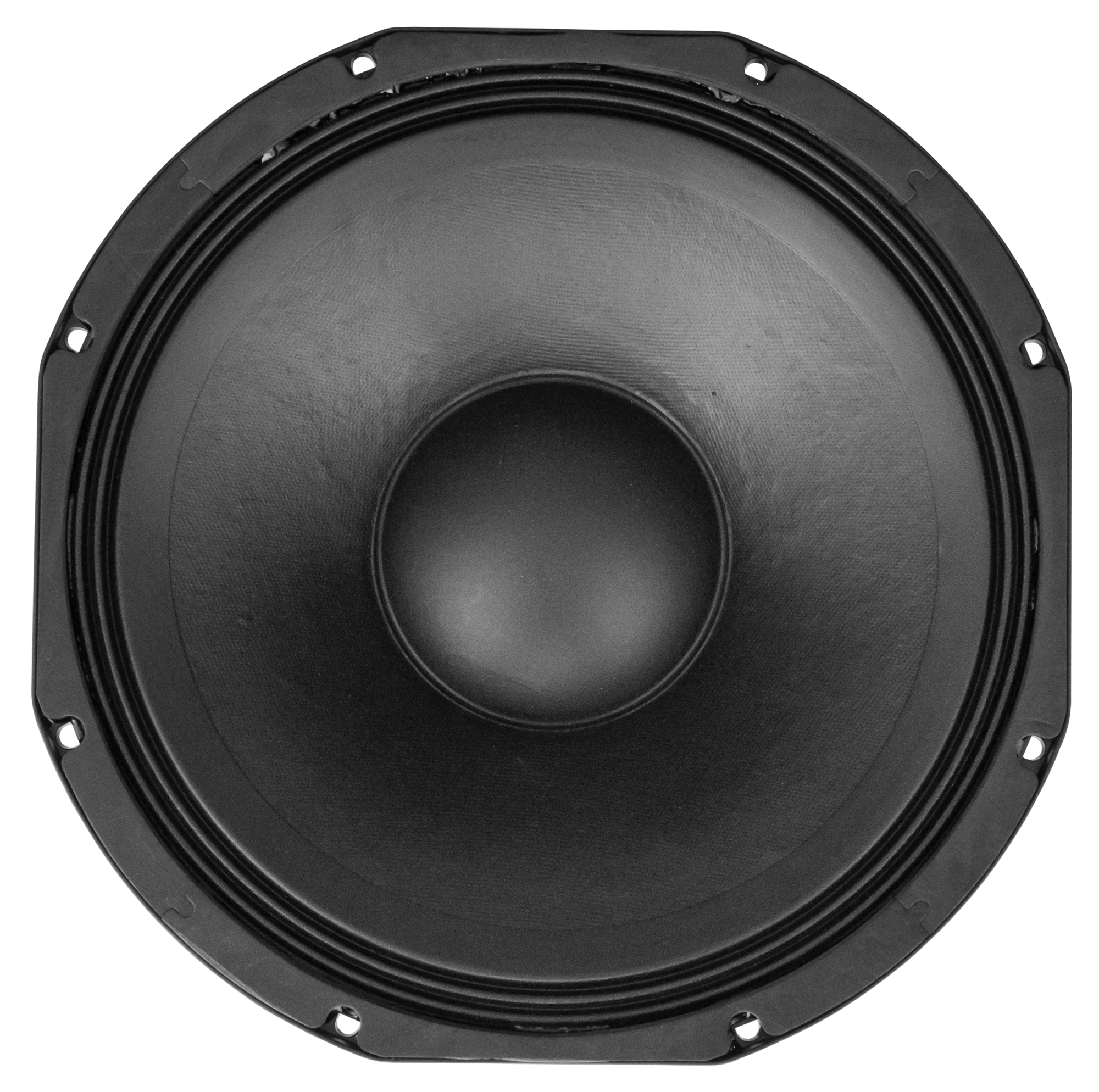

Der 12NG500 von Celto ist ein 12" Tief-Mitteltöner für kompakte 2-Wege-Lautsprecher, PA-Topteile, Bühnenmonitore und sauber geplante DIY- oder HiFi-Konzepte. Die 8 Ω Ausführung verarbeitet 500 W AES und erreicht 97 dB bei 1 W/1 m. Die 75-mm-Schwingspule arbeitet auf einem BAF-Glasfaserträger, der Ferritmagnet hat 180 mm Durchmesser. Dazu kommen eine wasserfest behandelte Papiermembran, ein Aluminium-Druckgusskorb und eine imprägnierte Gewebesicke. Der 12NG500 ist für ein empfohlenes Bassreflexgehäuse mit 60 l und 55 Hz Abstimmfrequenz ausgelegt, wodurch sich der Treiber gut in kompakte Mehrwege-Systeme integrieren lässt.
JETZT – originale Recone-Kits von Celto sowie unser Recone-Service – nur hier!
Technische Daten – Celto 12NG500
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 500 W |
| Wirkungsgrad 1W/1m (dB) | 97 dB |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Y30 Ferrite |
| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 282 mm |
| Lochkreisdurchmesser (mm) | 302 mm |
| Einbautiefe (mm) | 139 mm |
| Empfohlenes Gehäusevolumen (l) | 60 l |
| Empfohlene Abstimmfrequenz (Hz) | 55 Hz |
| Nettogewicht (kg) | 6 kg |
| Versandgewicht/Bruttogewicht (kg) | 7 kg |
| Hersteller Artikelnummer | PN103303 |
| Gleichstromwiderstand Re (Ohm) | 5,4 Ω |
| Schwingspuleninduktivität Le (mH) | 1,08 mH |
| Resonanzfrequenz Fs (Hz) | 49 Hz |
| Qms | 8,254 |
| Qes | 0,453 |
| Qts | 0,43 |
| Vas (l) | 75 l |
| Sd (cm²) | 551 cm² |
| Xmax (mm) | ±8 mm |
| Xvar/Xdamage (mm) | 40 mm |
| Mms (g) | 61 g |
| BxL (Tm) | 15 Tm |
| Cms (mm/N) | 0,173 mm/N |
| Rms (kg/s) | 2,27 kg/s |
| Wirkungsgrad η0 (%) | 1,87 % |
| CB Vb (l) @ Qtc = 0,577 * | 93,7 l |
| CB Vb (l) @ Qtc = 0,500 * | 213,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 787,9 l |
| CB Vb (l) @ Fc = 90 Hz * | 31,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 72,0 l |
| CB Vb (l) @ Fc = 50 Hz * | 1800,7 l |
| CB Einsatz-Empfehlung * | Kick-Bass 787,9 l |
| F_upper (Hz) * | 893 Hz |
| F_lower (Hz) * | 97 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Celto 12NG500
Der 12NG500 passt in kompakte 2-Wege-Lautsprecher, bei denen ein 12"-Treiber den Bass- und Grundtonbereich übernimmt und an einen Hochtonweg angebunden wird. Im PA-Umfeld sind sachlich aufgebaute Topteile, Monitore, mobile Beschallung und Installationslautsprecher naheliegend, besonders wenn ein wirkungsgradstarker Treiber mit 500 W AES und 97 dB gefragt ist. Für HiFi- und DIY-Projekte ist das Chassis interessant, wenn ein 12"-Mehrwege-Konzept mit definierter Bassreflexabstimmung geplant wird. Das empfohlene Gehäuse mit 60 l und 55 Hz Abstimmfrequenz bietet eine klare Grundlage für Konstruktion, Simulation und saubere Integration in passive oder aktiv getrennte Systeme.
Service zum Celto 12NG500
Für den 12NG500 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung in PA-, HiFi- und DIY-Projekten. Dazu gehören Empfehlungen zu Weichen- oder DSP-Setup, passende Recone-Kits und unser Recone-Service, wenn eine fachgerechte Instandsetzung wirtschaftlich sinnvoll ist.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 200,000 - 249,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
