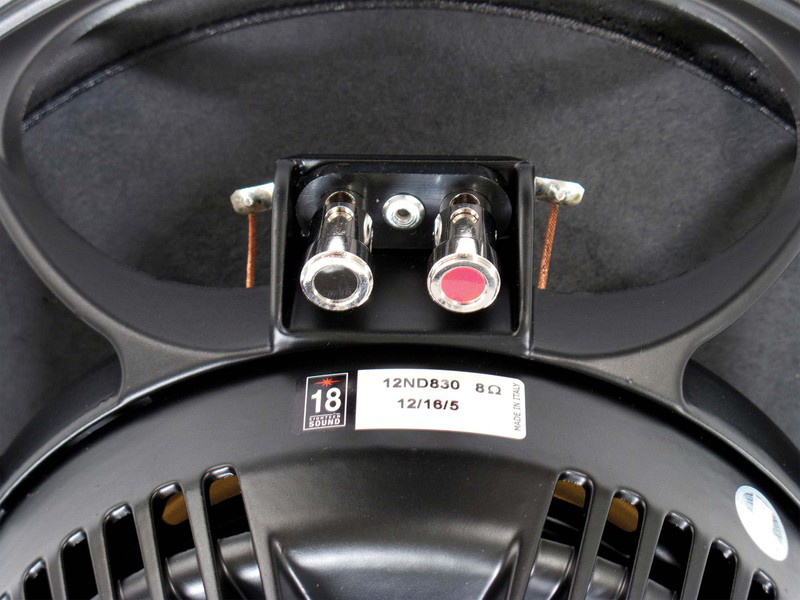

Der 12ND830 von Eighteensound ist ein 12-Zoll-Tief-Mitteltöner für kompakte Bassreflexgehäuse und Zweiwege-Systeme. Er wird in den Varianten 4 Ω und 8 Ω angeboten. Die AES-Belastbarkeit beträgt 450 W, die Programmleistung 700 W; der mittlere Wirkungsgrad liegt bei 99 dB. Der Übertragungsbereich reicht von 53 Hz bis 5000 Hz. Eine 75-mm-Schwingspule in ISV-Bauweise, ein Neodym-Magnetsystem und die wasserabweisend behandelte, kurvenförmige Zellstoffmembran bilden die konstruktive Basis. Mit 4,3 kg Nettogewicht eignet sich das Chassis für portable und fest installierte PA-Lautsprecher. Im HiFi- und DIY-Selbstbau lässt es sich in abgestimmte Mehrwegekonzepte integrieren, wenn Gehäusevolumen, Bassreflexabstimmung und Trennung passend ausgelegt werden. Der 12ND830 verbindet damit eine breite Mitteltonnutzung mit nutzbarem Tiefgang in einem vergleichsweise leichten 12-Zoll-Chassis.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 12ND830
| Technische Daten | 4 Ω | 8 Ω |
|---|---|---|
| Kategorie | Tief-Mitteltöner | Tief-Mitteltöner |
| Größe (Zoll) | 12" | 12" |
| Nennimpedanz (Ohm) | 4 Ω | 8 Ω |
| Belastbarkeit AES (W) | 450 W | 450 W |
| Belastbarkeit Programm (W) | 700 W | 700 W |
| Wirkungsgrad 1W/1m (dB) | 99,0 dB | 99,0 dB |
| Frequenzbereich (Hz) | 53–5000 Hz | 53–5000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm | 75 mm |
| Magnetmaterial | Neodym | Neodym |
| Membranmaterial | hochfester Zellstoff | hochfester Zellstoff |
| Technologie | ISV – Interleaved Sandwich Voice Coil | ISV – Interleaved Sandwich Voice Coil |
| Außendurchmesser (mm) | 315 mm | 315 mm |
| Einbaudurchmesser (mm) | 282,0 mm | 282,0 mm |
| Lochkreisdurchmesser (mm) | 296 mm | 296 mm |
| Einbautiefe (mm) | 140 mm | 140 mm |
| Empfohlenes Gehäusevolumen (l) | 75,0 l | 75,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 55 Hz | 55 Hz |
| Nettogewicht (kg) | 4,3 kg | 4,3 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,0 kg | 5,0 kg |
| Gleichstromwiderstand Re (Ohm) | 2,8 Ω | 5,7 Ω |
| Schwingspuleninduktivität Le (mH) | 0,96 mH | 1,5 mH |
| Resonanzfrequenz Fs (Hz) | 58 Hz | 55 Hz |
| Qms | 6,48 | 5,15 |
| Qes | 0,25 | 0,3 |
| Qts | 0,24 | 0,28 |
| Vas (l) | 63,0 l | 72,0 l |
| Sd (cm²) | 531,0 cm² | 531,0 cm² |
| Xmax (mm) | 6,5 mm | 6,5 mm |
| Mms (g) | 47,0 g | 46,0 g |
| BxL (Tm) | 13,7 Tm | 17,6 Tm |
| EBP (Hz) | 232 Hz | 183 Hz |
| CB Vb (l) @ Qtc = 0,577 * | 13,2 l | 22,2 l |
| CB Vb (l) @ Qtc = 0,500 * | 18,9 l | 32,9 l |
| CB Vb (l) @ Qtc = 0,450 * | 25,0 l | 45,5 l |
| CB Vb (l) @ Fc = 90 Hz * | 44,7 l | 42,9 l |
| CB Vb (l) @ Fc = 70 Hz * | 138,0 l | 116,2 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 25,0 l | Tief-Mitteltöner 45,5 l |
| F_upper (Hz) * | 631 Hz | 755 Hz |
| F_lower (Hz) * | 167 Hz | 151 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eighteensound 12ND830
Der 12ND830 eignet sich als Tief-Mitteltonchassis in kompakten Bassreflexgehäusen, in denen ein Frequenzbereich ab 53 Hz und eine obere Nutzbarkeit bis 5000 Hz gefragt sind. Im PA-Bereich bietet sich der Einsatz in mobilen oder fest installierten Zweiwege-Topteilen, kompakten Fullrange-Systemen und Mehrwege-Lautsprechern an. Für HiFi- und DIY-Projekte ist das Chassis für wirkungsgradstarke Heimlautsprecher und individuell abgestimmte Mehrwege-Konstruktionen interessant. Das empfohlene Gehäusevolumen von 75 l bei 55 Hz Abstimmfrequenz liefert einen konkreten Ausgangspunkt für die Bassreflexauslegung. Die Varianten unterscheiden sich in ihren Thiele-Small-Parametern, weshalb Gehäuseabstimmung, passive Weiche oder DSP-Filter immer auf die gewählte Impedanz und das jeweilige Gesamtsystem abgestimmt werden sollten. Mechanische Einbaumaße und elektrische Parameter ermöglichen eine nachvollziehbare Integration in Neuaufbauten und passende Ersatzanwendungen.
Service zum Eighteensound 12ND830
Zum 12ND830 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Dazu gehören auf Wunsch DSP- oder Weichen-Setup, Presets, Empfehlungen sowie Bauplan und Bauset für PA-, HiFi- und DIY-Projekte. Originale Recone-Kits und unser Recone-Service unterstützen außerdem die fachgerechte Instandsetzung.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 25,000 - 49,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 25,000 - 49,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
