Der 12MB650 von Eighteensound ist ein 12-Zoll-Tief-Mitteltöner für kompakte Zweiwege-Bassreflexgehäuse und Bühnenmonitore. Das Chassis arbeitet mit 400 W Nennbelastbarkeit, 800 W Programmleistung und einer Nennimpedanz von 8 Ω. Der Wirkungsgrad beträgt 98,0 dB bei 1 W/1 m, der nutzbare Frequenzbereich reicht von 45 bis 5000 Hz. Die 65-mm-Schwingspule besteht aus hochkant gewickeltem Aluminiumdraht auf einem Glasfaserträger; ein Ferritmagnet bildet den Antrieb. Eine kurvenförmige Papiermembran, die dreifache Rollensicke und die wettergeschützte Ausführung unterstützen den Einsatz in mobilen PA-Systemen. Mit 100,0 l empfohlenem Gehäusevolumen und 53 Hz Abstimmfrequenz lässt sich das Chassis ebenso gezielt in DIY- und HiFi-Mehrwegeprojekten integrieren. Der 12MB650 verbindet dabei hohe Empfindlichkeit mit klar definierten mechanischen und elektrischen Parametern.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 12MB650
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 98,0 dB |

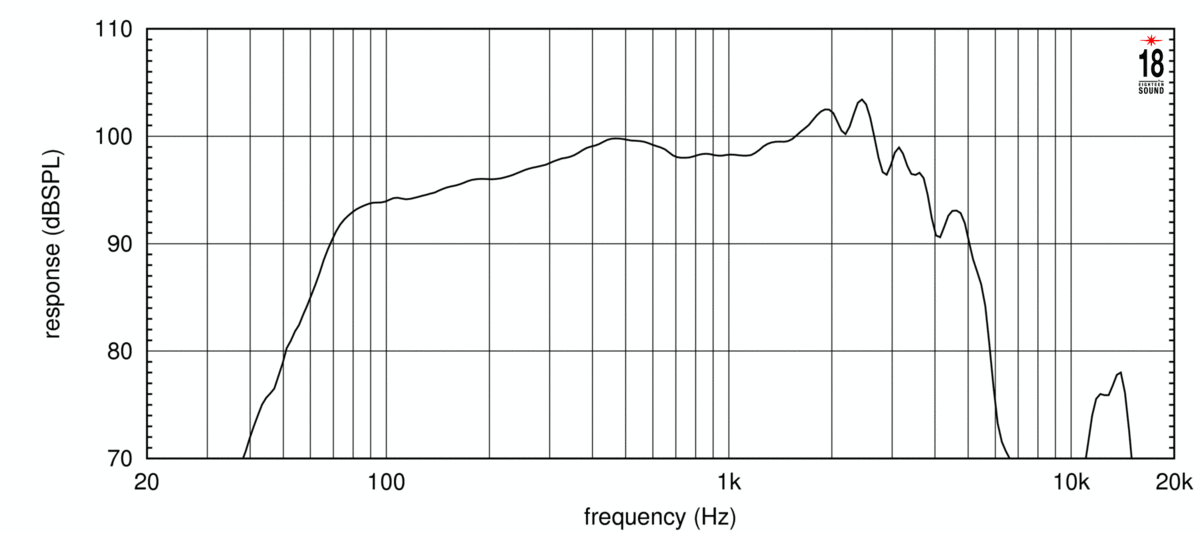

| Frequenzbereich (Hz) | 45–5000 Hz |
| Schwingspulendurchmesser (mm) | 65 mm |
| Magnetmaterial | Ferrit |
| Membranmaterial | Papier aus hochfester Holzfaser |
| Technologie | EWAL – Edge Wound Aluminum Voice Coil |
| Außendurchmesser (mm) | 310 mm |
| Einbaudurchmesser (mm) | 280,0 mm |
| Lochkreisdurchmesser (mm) | 295 mm |
| Einbautiefe (mm) | 143 mm |
| Empfohlenes Gehäusevolumen (l) | 100,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 53 Hz |
| Nettogewicht (kg) | 6,8 kg |
| Versandgewicht/Bruttogewicht (kg) | 7,5 kg |

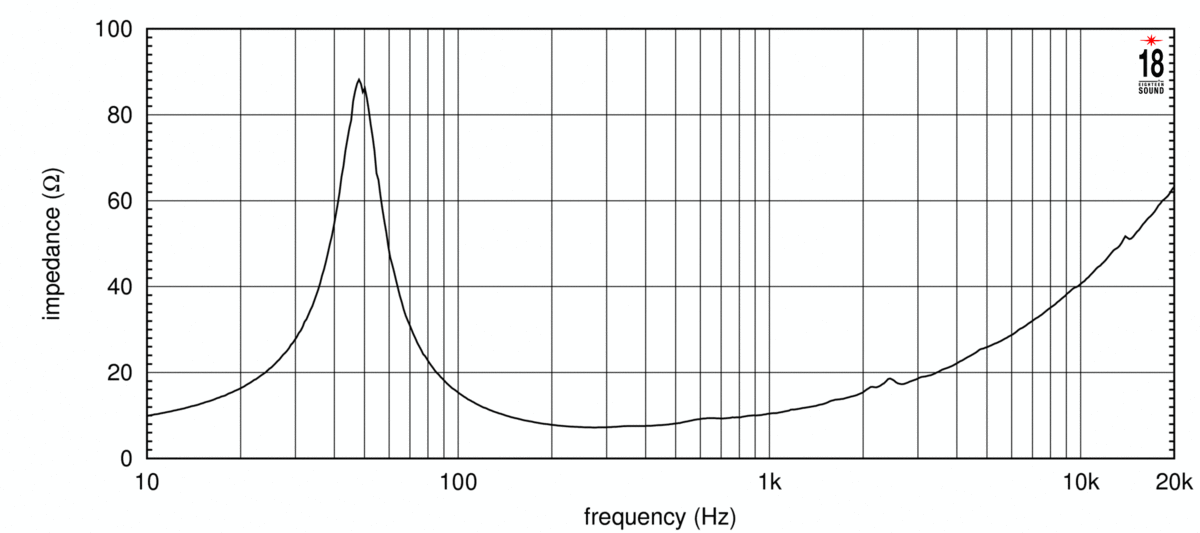

| Gleichstromwiderstand Re (Ohm) | 6,0 Ω |
| Schwingspuleninduktivität Le (mH) | 0,83 mH |
| Resonanzfrequenz Fs (Hz) | 48 Hz |
| Qms | 3,2 |
| Qes | 0,24 |
| Qts | 0,23 |
| Vas (l) | 90,0 l |
| Sd (cm²) | 531,0 cm² |
| Xmax (mm) | 5,5 mm |
| Mms (g) | 48,0 g |
| BxL (Tm) | 19,0 Tm |
| EBP (Hz) | 200 Hz |
| CB Vb (l) @ Qtc = 0,577 * | 17,0 l |
| CB Vb (l) @ Qtc = 0,500 * | 24,2 l |
| CB Vb (l) @ Qtc = 0,450 * | 31,8 l |
| CB Vb (l) @ Fc = 90 Hz * | 35,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 79,8 l |
| CB Vb (l) @ Fc = 50 Hz * | 1052,6 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 31,8 l |
| F_upper (Hz) * | 1324 Hz |
| F_lower (Hz) * | 173 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Eighteensound 12MB650
Der 12MB650 eignet sich als Bass-/Mitteltontreiber in kompakten Zweiwege-Bassreflexsystemen und in Bühnenmonitoren. Im PA-Bereich lässt er sich in Topteilen und Monitorgehäusen einsetzen, wenn ein Arbeitsbereich von 45 bis 5000 Hz, 98,0 dB Empfindlichkeit und 800 W Programmleistung zur Systemplanung passen. Für HiFi- und DIY-Projekte bietet das Chassis eine belastbare Grundlage für Mehrwege-Lautsprecher, sofern Gehäusevolumen, Abstimmung und Trennfrequenz auf das Gesamtkonzept abgestimmt werden. Das empfohlene Reflexvolumen beträgt 100,0 l bei 53 Hz Tuning. Die Thiele-Small-Parameter mit 48 Hz Resonanzfrequenz, Qts 0,23 und 90,0 l Vas unterstützen eine nachvollziehbare Gehäuseauslegung. Bei der Systemintegration sind der verfügbare Verstärker, die passive oder aktive Weiche sowie die mechanischen Einbaumaße gemeinsam zu berücksichtigen.
Service zum Eighteensound 12MB650
Zum 12MB650 bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung und DSP-/Weichen-Setup. Für PA-, HiFi- und DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplan und Bauset. Originale Recone-Kits und unser Recone-Service ergänzen das Angebot für eine fachgerechte Instandsetzung.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 25,000 - 49,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,750 - 0,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,200 - 0,249 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,200 - 0,249 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
