Der 12MB1000 von Eighteensound ist ein 12-Zoll-Tief-Mitteltöner für leistungsorientierte Mehrwege-Lautsprechersysteme. Die Ausführung arbeitet mit 8 Ω Nennimpedanz, verträgt 600 W Nennleistung und 800 W Programmleistung. Mit 102,0 dB Wirkungsgrad und einem Frequenzbereich von 80–3500 Hz deckt das Chassis einen breiten Arbeitsbereich zwischen Bass, Grundton und Mittelton ab. Die 100-mm-Schwingspule wird von einem Ferrit-Magnetsystem angetrieben. Für die Gehäuseplanung sind 30,0 l Volumen bei 65 Hz Abstimmfrequenz vorgesehen; die Resonanzfrequenz liegt bei 54 Hz. Im PA-Bereich eignet sich das Chassis für Mittelbasssektionen und Mehrwege-Systeme. Im HiFi- und DIY-Selbstbau unterstützt es kompakte, wirkungsgradstarke Lautsprecherkonzepte mit sorgfältiger Gehäuse- und Weichenabstimmung. Der 12MB1000 verbindet hohe elektrische Belastbarkeit mit klar definierten Parametern für die gezielte Systementwicklung.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 12MB1000
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 600 W |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 102,0 dB |

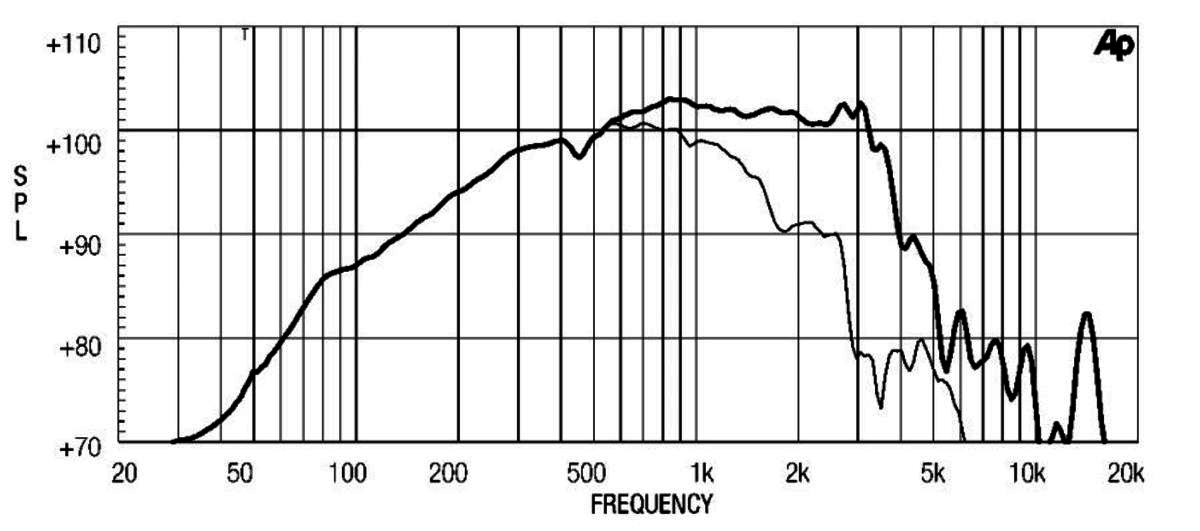

| Frequenzbereich (Hz) | 80–3500 Hz |
| Schwingspulendurchmesser (mm) | 100 mm |
| Magnetmaterial | Ferrit |
| Technologie | ISV – Interleaved Sandwich Voice Coil |
| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 282,0 mm |
| Lochkreisdurchmesser (mm) | 298 mm |
| Einbautiefe (mm) | 118 mm |
| Empfohlenes Gehäusevolumen (l) | 30,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 65 Hz |
| Nettogewicht (kg) | 9,6 kg |
| Versandgewicht/Bruttogewicht (kg) | 10,3 kg |
| Gleichstromwiderstand Re (Ohm) | 5,8 Ω |
| Schwingspuleninduktivität Le (mH) | 1,46 mH |
| Resonanzfrequenz Fs (Hz) | 54 Hz |
| Qms | 6,0 |
| Qes | 0,2 |
| Qts | 0,18 |
| Vas (l) | 60,0 l |
| Sd (cm²) | 531,0 cm² |
| Xmax (mm) | 2,5 mm |
| Mms (g) | 55,5 g |
| BxL (Tm) | 23,5 Tm |
| EBP (Hz) | 270 Hz |
| CB Vb (l) @ Qtc = 0,577 * | 6,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 8,9 l |
| CB Vb (l) @ Qtc = 0,450 * | 11,4 l |
| CB Vb (l) @ Fc = 90 Hz * | 20,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 34,7 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 11,4 l |
| F_upper (Hz) * | 838 Hz |
| F_lower (Hz) * | 206 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Eighteensound 12MB1000
Der 12MB1000 eignet sich als leistungsfähiger Mittelbass- und Tiefmittelton-Treiber in kompakten Zwei- und Dreiwege-Konzepten. Im PA-Einsatz kann er in Topteilen, Bühnenmonitoren und Mehrwege-Lautsprechern eingesetzt werden, wenn der Arbeitsbereich von 80 Hz bis 3500 Hz zur vorgesehenen Trennung passt. Für HiFi- und DIY-Projekte bietet sich das Chassis für wirkungsgradstarke Heimlautsprecher und individuell abgestimmte Selbstbaukonzepte an. Das empfohlene Gehäusevolumen von 30,0 l und die Abstimmung auf 65 Hz geben einen konkreten Ausgangspunkt für Bassreflex-Konstruktionen. Die 8-Ω-Ausführung lässt sich in passive oder aktiv getrennte Systeme integrieren; Trennfrequenz, Filtersteilheit und Pegelanpassung sind dabei auf die übrigen Wege abzustimmen. Mit 315 mm Außendurchmesser, 282,0 mm Einbaudurchmesser und 118 mm Einbautiefe eignet sich das Chassis auch für Ersatz- und Umbauprojekte, sofern die mechanischen Maße und Systemparameter übereinstimmen.
Service zum Eighteensound 12MB1000
Zum 12MB1000 bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup. Für PA-, HiFi- und DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplänen und Bausets. Ergänzend stehen originale Recone-Kits und unser Recone-Service für eine fachgerechte Instandsetzung zur Verfügung.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 200 - 249 / extrem starker Antrieb - analytisch & kühl |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,250 - 1,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,200 - 0,249 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,001 - 0,199 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
