Der 12HPL76 von B&C ist ein Tieftöner für kompakte Lautsprecherkonzepte, bei denen ein 12-Zoll-Format, ein leichter Neodym-Antrieb und ein klar nutzbarer Arbeitsbereich zusammenkommen sollen. Die Nennimpedanz liegt bei 8 Ω, die AES-Belastbarkeit beträgt 350 W und die Programmleistung 700 W. Der Frequenzbereich reicht von 50 Hz bis 3500 Hz, die Empfindlichkeit liegt bei 99 dB. Im 12HPL76 arbeitet eine 76-mm-Schwingspule aus Aluminium auf einem Glasfaserträger, dazu kommen ein belüfteter Schwingspulenspalt, ein exponentieller Konus und ein empfohlenes Bassreflexvolumen von 40 l mit 70 Hz Abstimmung. Damit passt der Treiber in praxisnahe Zweiwege- oder Mehrwege-Systeme, bei denen Gehäusevolumen, Gewicht und Arbeitsbereich sauber geplant werden.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 12HPL76
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 12 in |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 350 W |
| Belastbarkeit Programm (W) | 700 W |
| Wirkungsgrad 1W/1m (dB) | 99 dB |
| Frequenzbereich (Hz) | 50 Hz – 3500 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Neodymium Inside Slug |

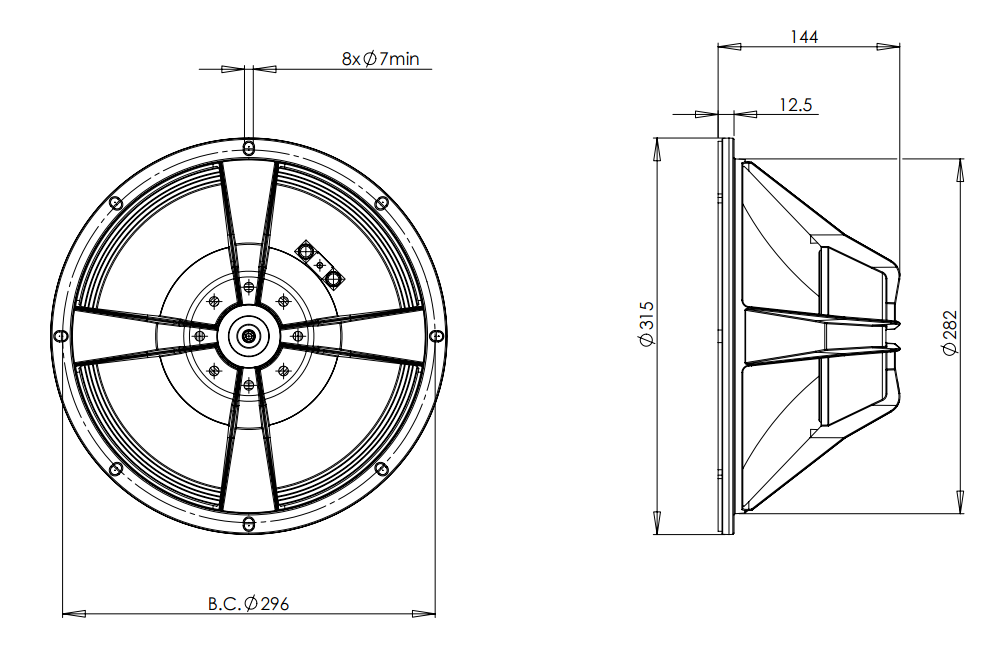

| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 282 mm |
| Lochkreisdurchmesser (mm) | 296 mm |
| Einbautiefe (mm) | 144 mm |
| Empfohlenes Gehäusevolumen (l) | 40 l |
| Empfohlene Abstimmfrequenz (Hz) | 70 Hz |
| Nettogewicht (kg) | 3,15 kg |
| Versandgewicht/Bruttogewicht (kg) | 4,05 kg |
| Hersteller Artikelnummer | 12HPL76-8Ω |
| Flussdichte (T) | 1,15 T |
| Gleichstromwiderstand Re (Ohm) | 6 Ω |
| Schwingspuleninduktivität Le (mH) | 1,5 mH |
| Resonanzfrequenz Fs (Hz) | 49 Hz |
| Qms | 2,5 |
| Qes | 0,26 |
| Qts | 0,25 |
| Vas (l) | 91 l |
| Sd (cm²) | 522 cm² |
| Xmax (mm) | 4 mm |
| Xvar/Xdamage (mm) | 5,5 mm |
| Mms (g) | 43 g |
| BxL (Tm) | 17,3 Tm |
| EBP (Hz) | 188 Hz |
| Wirkungsgrad η0 (%) | 4,1 % |
| CB Vb (l) @ Qtc = 0,577 * | 21,0 l |
| CB Vb (l) @ Qtc = 0,500 * | 30,3 l |
| CB Vb (l) @ Qtc = 0,450 * | 40,6 l |
| CB Vb (l) @ Fc = 90 Hz * | 38,3 l |
| CB Vb (l) @ Fc = 70 Hz * | 87,4 l |
| CB Vb (l) @ Fc = 50 Hz * | 2207,0 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner [40,6 l] |
| F_upper (Hz) * | 786 Hz |
| F_lower (Hz) * | 150 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 12HPL76
Der 12HPL76 eignet sich für kompakte Lautsprechergehäuse, in denen ein 12-Zoll-Chassis mit 8 Ω Nennimpedanz, hoher Empfindlichkeit und geringem Nettogewicht eingesetzt werden soll. Das empfohlene Bassreflexvolumen von 40 l mit 70 Hz Abstimmung gibt eine klare Richtung für leichte PA-Topteile, mobile Beschallungslösungen und Mehrwege-Boxen vor. Durch den Frequenzbereich bis 3500 Hz kann der Treiber in passenden Konzepten auch oberhalb des reinen Bassbereichs arbeiten, etwa als Tiefton- oder Tiefmitteltonweg in Verbindung mit einem separaten Hochtontreiber. Die 76-mm-Schwingspule, der Neodym-Antrieb und die 700 W Programmleistung unterstützen Anwendungen, bei denen Gewicht, Gehäuseplanung und Trennung im Gesamtsystem sauber zusammengeführt werden.
Service zum B&C 12HPL76
Zum 12HPL76 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau, zu passenden Recone-Kits und zum Recone-Service. Auch bei Systemabstimmung, DSP-/Weichen-Setup, Presets, Empfehlungen, Bauplan oder Bauset helfen wir praxisnah weiter.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 25,000 - 49,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
