Der 12HPL64 von B&C ist ein 12-Zoll-Tieftöner für kompakte Lautsprecherkonzepte, bei denen ein breiter nutzbarer Arbeitsbereich und ein leichtes Antriebssystem gefragt sind. Die Nennimpedanz beträgt 8 Ω. Die Belastbarkeit liegt bei 200 W AES und 400 W Programmleistung, der Wirkungsgrad bei 100 dB. Der Frequenzbereich reicht von 50 Hz bis 4000 Hz, wodurch sich das Chassis nicht nur für Bassaufgaben, sondern auch für höher getrennte Mehrwege-Anwendungen anbietet. Die 64-mm-Aluminium-Schwingspule arbeitet mit einem Neodymium-Inside-Slug-Magneten und 1,25 T Flussdichte. Der 12HPL64 nutzt eine Triple-Roll-Sicke, eine exponentielle Membranform und ist für 60 l mit 60 Hz Abstimmung ausgelegt.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 12HPL64
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 12 Zoll |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 200 W |
| Belastbarkeit Programm (W) | 400 W |
| Wirkungsgrad 1W/1m (dB) | 100 dB |
| Frequenzbereich (Hz) | 50 Hz – 4000 Hz |
| Schwingspulendurchmesser (mm) | 64 mm |
| Magnetmaterial | Neodymium Inside Slug |

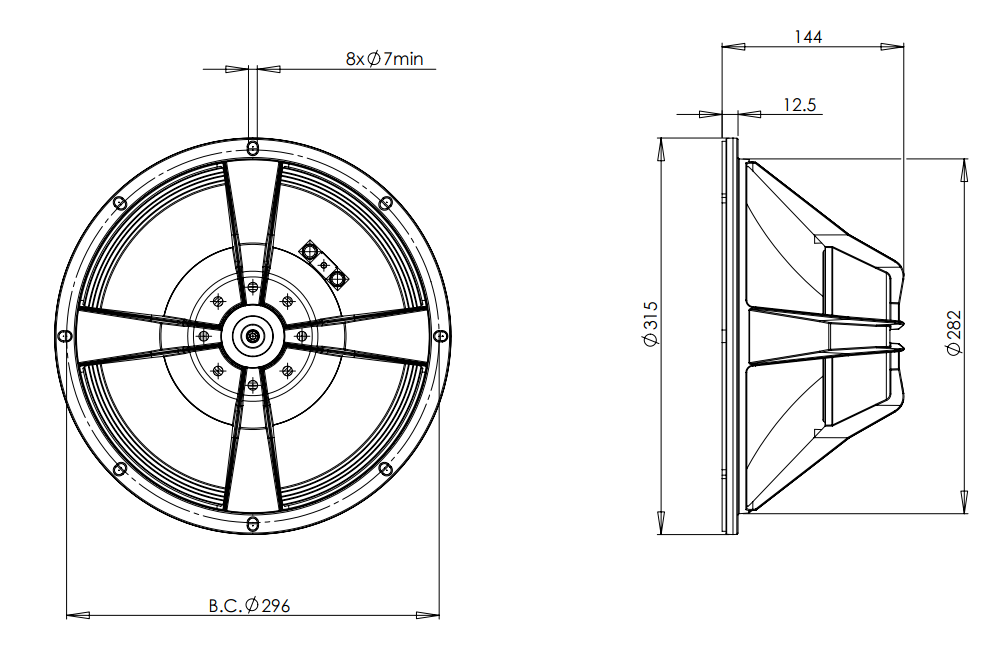

| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 282 mm |
| Lochkreisdurchmesser (mm) | 296 mm |
| Einbautiefe (mm) | 144 mm |
| Empfohlenes Gehäusevolumen (l) | 60 l |
| Empfohlene Abstimmfrequenz (Hz) | 60 Hz |
| Nettogewicht (kg) | 2,15 kg |
| Versandgewicht/Bruttogewicht (kg) | 3,05 kg |
| Hersteller Artikelnummer | 12HPL64-8Ω |
| Flussdichte (T) | 1,25 T |
| Gleichstromwiderstand Re (Ohm) | 6 Ω |
| Schwingspuleninduktivität Le (mH) | 1,1 mH |
| Resonanzfrequenz Fs (Hz) | 52 Hz |
| Qms | 3,3 |
| Qes | 0,35 |
| Qts | 0,32 |
| Vas (l) | 85 l |
| Sd (cm²) | 522 cm² |
| Xmax (mm) | 4 mm |
| Xvar/Xdamage (mm) | 4,5 mm |
| Mms (g) | 42 g |
| BxL (Tm) | 14,9 Tm |
| EBP (Hz) | 149 Hz |
| Wirkungsgrad η0 (%) | 3,3 % |
| CB Vb (l) @ Qtc = 0,577 * | 37,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 59,0 l |
| CB Vb (l) @ Qtc = 0,450 * | 87,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 42,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 104,7 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner [87,0 l] |
| F_upper (Hz) * | 991 Hz |
| F_lower (Hz) * | 123 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 12HPL64
Der 12HPL64 passt in Lautsprecherprojekte, bei denen ein 12-Zoll-Chassis mit hoher Empfindlichkeit und nutzbarem Frequenzbereich bis in den Mittelton eingesetzt werden soll. Das empfohlene Bassreflexvolumen von 60 l mit 60 Hz Abstimmung macht den Treiber für kompakte Gehäuse interessant, etwa in mobilen PA-Topteilen, leichten Bass-/Mitteltonsektionen oder Zweiwege-Konzepten mit geeigneter Hochtonergänzung. Durch die 4000-Hz-Obergrenze kann die Systemauslegung flexibel erfolgen, sofern Trennung, Horn oder Hochtöner und Belastbarkeit sauber zusammenpassen. Der 8-Ω-Anschluss erleichtert die Integration in gängige passive und aktive Setups.
Service zum B&C 12HPL64
Zum 12HPL64 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau, zur Systemabstimmung und zum passenden DSP-/Weichen-Setup. Außerdem bieten wir originale Recone-Kits, unseren Recone-Service sowie Empfehlungen für Reparatur, Austausch und praxisgerechte Integration in vorhandene Lautsprechersysteme.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 75,000 - 99,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,350 - 0,399 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
