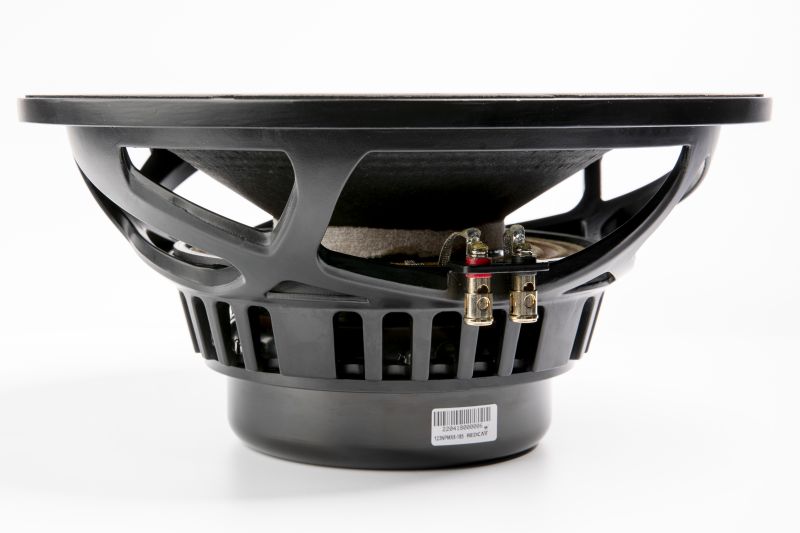

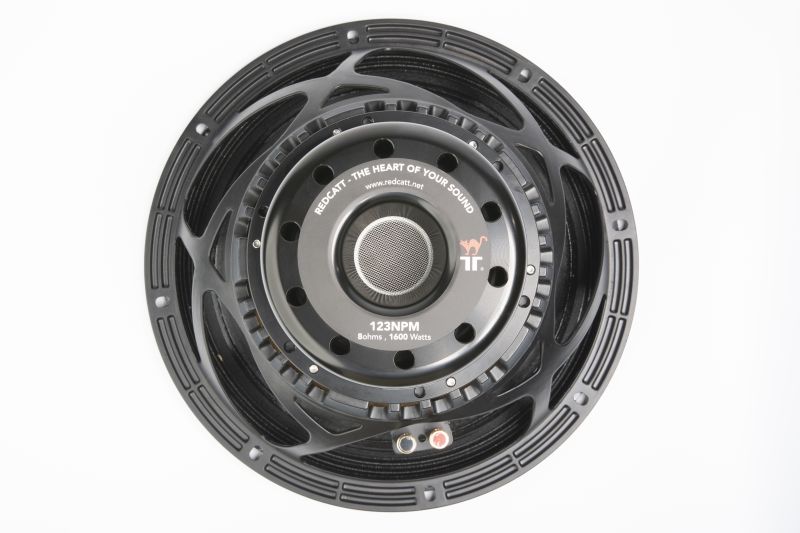

Mit dem 123NPM bietet RedCatt einen Tief-Mitteltöner, der für leistungsfähige Mehrwege-Systeme ausgelegt ist. Das Chassis arbeitet mit 8 Ω und ist mit 800 W AES sowie 1600 W Programm belastbar. Sein typischer Arbeitsbereich reicht von 40 bis 2000 Hz; die Schwingspule misst 101,6 mm und wird von einem Neodym-Magnetsystem angetrieben. Mit 58 Hz Resonanzfrequenz, 0,43 Gesamtgüte und 31,6 l Vas lässt sich der Treiber gezielt in PA-Bassreflexsysteme sowie in abgestimmte HiFi- und DIY-Mehrwegekonzepte integrieren. Der 123NPM eignet sich damit für kompakte Konstruktionen mit breitem nutzbarem Übertragungsbereich.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 123NPM
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 800 W |
| Belastbarkeit Programm (W) | 1600 W |
| Frequenzbereich (Hz) | 40–2000 Hz |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Neodymium |
| Außendurchmesser (mm) | 320,35 mm |
| Einbaudurchmesser (mm) | 281,9 mm |
| Lochkreisdurchmesser (mm) | 299 mm |
| Einbautiefe (mm) | 140,5 mm |
| Empfohlenes Gehäusevolumen (l) | 20 / 25 / 30 l |
| Empfohlene Abstimmfrequenz (Hz) | 67 / 61 / 55 Hz |
| Nettogewicht (kg) | 6,2 kg |
| Versandgewicht (kg) | 7,0 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 4,7 Ω |
| Schwingspuleninduktivität Le (mH) | 0,71 mH |
| Resonanzfrequenz Fs (Hz) | 58 Hz |
| Qms | 12,6 |
| Qes | 0,45 |
| Qts | 0,43 |
| Vas (l) | 31,6 l |
| Sd (cm²) | 551 cm² |
| Xmax (mm) | 5,25 mm |
| Mms (g) | 100 g |
| BxL (Tm) | 19,6 Tm |
| Cms (mm/N) | 0,0753 mm/N |
| Rms (kg/s) | 2,89 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 39,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 89,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 332,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 22,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 69,2 l |
| CB Einsatz-Empfehlung * | Kick-Bass 332,0 l |
| F_upper (Hz) * | 1171 Hz |
| F_lower (Hz) * | 117 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 123NPM
Der 123NPM ist für professionelle Zwei- und Mehrwege-Systeme vorgesehen, in denen Bass und oberer Mittelton von einem 12-Zoll-Chassis abgedeckt werden. Im PA-Bereich passt er zu Bassreflex-Topteilen, Aktivmonitoren und kompakten Mehrwege-Gehäusen; für eine ausgewogene Abstimmung nennt RedCatt 25 l bei 61 Hz, daneben sind 20 l bei 67 Hz und 30 l bei 55 Hz vorgesehen. Im HiFi- und DIY-Lautsprecherbau lässt sich das Chassis ebenfalls in Mehrwege-Konzepte einbinden, wenn Gehäuseabstimmung, Hochpass und Übergang zum Hochtonzweig auf das jeweilige System abgestimmt werden. Der Arbeitsbereich bis 2000 Hz eröffnet dabei Spielraum für die Ankopplung an einen Kompressionstreiber oder Hochtöner.
Service zum RedCatt 123NPM
Zum 123NPM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Auf Wunsch unterstützen wir auch beim DSP-/Weichen-Setup, bei Presets, Empfehlungen, Bauplan und Bauset für PA- sowie HiFi-/DIY-Projekte. Für die Instandsetzung sind außerdem Recone-Kit und Recone-Service vorgesehen.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 250,000 - 5.000 L |
| LS CB Vb (l) @ Qtc = 0,50: | 75,000 - 99,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 1.000,000 - 1.249,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 100,00 - 124,99 g |
| LS Qes: | 0,450 - 0,499 |
| LS Qms: | 10,000 - 14,999 |
| LS Qts: | 0,400 - 0,449 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
