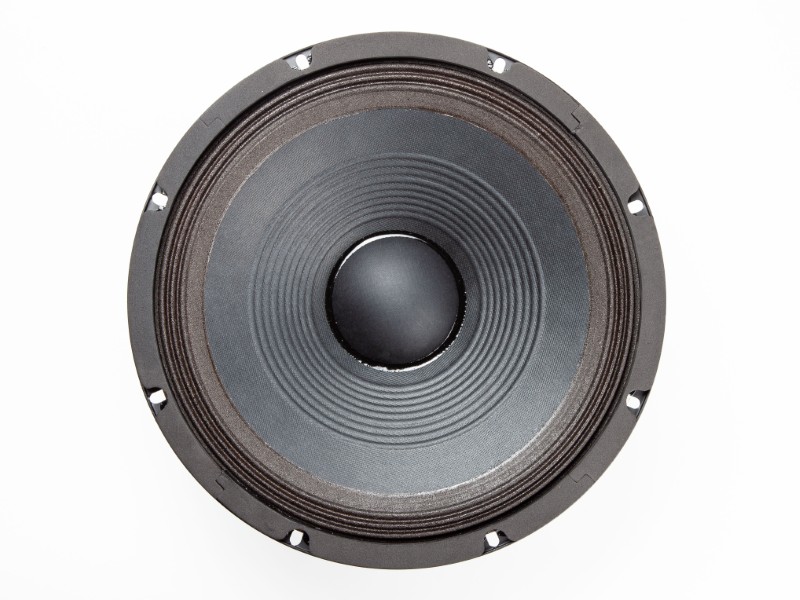

Mit dem 123FPM bietet RedCatt einen Tief-Mitteltöner, der als 12"-Chassis für professionelle Zwei- und Mehrwege-Systeme ausgelegt ist. Die 4-Ω-Ausführung ist mit 300 W AES und 600 W Continuous belastbar und erreicht einen Wirkungsgrad von 97,75 dB. Der nutzbare Frequenzbereich reicht von 37–2000 Hz. Eine 63,5-mm-Schwingspule, Ferritmagnet und eine glasfaserverstärkte Papiermembran bilden die konstruktive Basis. Mit seinen Parametern eignet sich der Treiber für PA-Anwendungen ebenso wie für passende HiFi- und DIY-Mehrwegekonzepte. Für die abgestimmte Integration in Bassreflex- und Mehrwege-Systeme bietet der 123FPM eine umfangreiche technische Datenbasis.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
| Technische Daten | 123FPM |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Nenndurchmesser (Zoll) | 12" |
| Nennimpedanz (Ohm) | 4 Ω |
| Belastbarkeit AES (W) | 300 W |
| Belastbarkeit Continuous (W) | 600 W |
| Belastbarkeit Peak (W) | 1200 W |
| Wirkungsgrad (dB) | 97,75 dB |

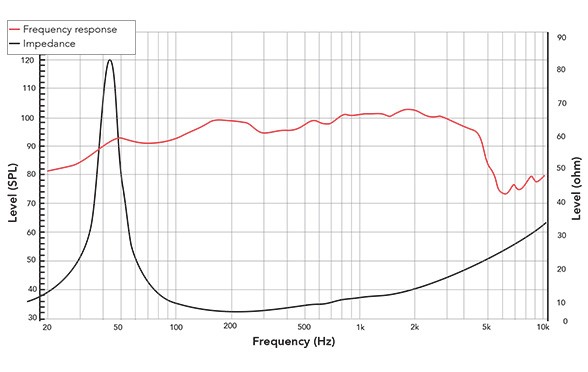

| Frequenzbereich (Hz) | 37–2000 Hz |
| Schwingspulendurchmesser (mm) | 63,5 mm |
| Magnetmaterial | Ferrite |
| Membranmaterial | Paper GF |
| Schwingspulendraht | CCAW |
| Schwingspulenträger | Glass Fiber |
| Wickelhöhe (mm) | 13,5 mm |

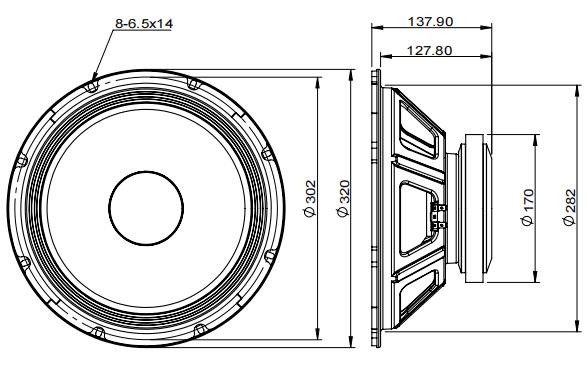

| Außendurchmesser (mm) | 320,00 mm |
| Lochkreisdurchmesser (mm) | 302,00 mm |
| Schallwandausschnitt (mm) | 282,00 mm |
| Einbautiefe (mm) | 127,80 mm |
| Nettogewicht (kg) | 5,00 kg |
| Versandgewicht (kg) | 5,8 kg (Shopwert) |
| Gleichstromwiderstand Re (Ω) | 3,10 Ω |
| Schwingspuleninduktivität Le (mH) | 0,420 mH |
| Resonanzfrequenz Fs (Hz) | 45,00 Hz |
| Qms | 4,96 |
| Qes | 0,290 |
| Qts | 0,270 |
| Vas (l) | 98,50 l |
| Sd (cm²) | 531,00 cm² |
| Xmax (mm) | 2,75 mm |
| Xvar/Xdamage (mm) | 10,75 mm |
| Mms (g) | 52,10 g |
| BxL (Tm) | 12,80 Tm |
| Rms (kg/s) | 2,97 kg/s |
| CB Vb (l) @ Qtc = 0,577 * | 27,6 l |
| CB Vb (l) @ Qtc = 0,500 * | 40,5 l |
| CB Vb (l) @ Qtc = 0,450 * | 55,4 l |
| CB Vb (l) @ Fc = 90 Hz * | 32,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 69,4 l |
| CB Vb (l) @ Fc = 50 Hz * | 419,9 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 55,4 l |
| F_upper (Hz) * | 1319 Hz |
| F_lower (Hz) * | 144 Hz |
| Hersteller-Artikelnummer | DR-12-020-4R-B2-C0001 |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete
Der 123FPM ist für den Einsatz als Bass-Mittelton-Chassis in belüfteten Zwei- und Mehrwege-Systemen vorgesehen. Im PA-Bereich lässt er sich in kompakten Bassreflex-Gehäusen, Topteilen und Monitorlösungen einsetzen, wobei die Systemabstimmung und Hochpassfilterung auf das jeweilige Gehäuse abgestimmt werden. Für HiFi- und DIY-Projekte kommt der Treiber in entsprechend ausgelegten Mehrwege-Konzepten infrage. Die Kombination mit einem geeigneten Hochtonzweig erfolgt über eine passend dimensionierte Frequenzweiche oder DSP-Trennung.
Service
Zum 123FPM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Dazu gehören bei Bedarf die Planung von DSP- oder Weichen-Setups sowie Empfehlungen für die Einbindung in PA-, HiFi- und DIY-Projekte. Für Reparaturen können außerdem passende Recone-Kits sowie unser Recone-Service berücksichtigt werden.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 50,000 - 74,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 25,000 - 49,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 4 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
