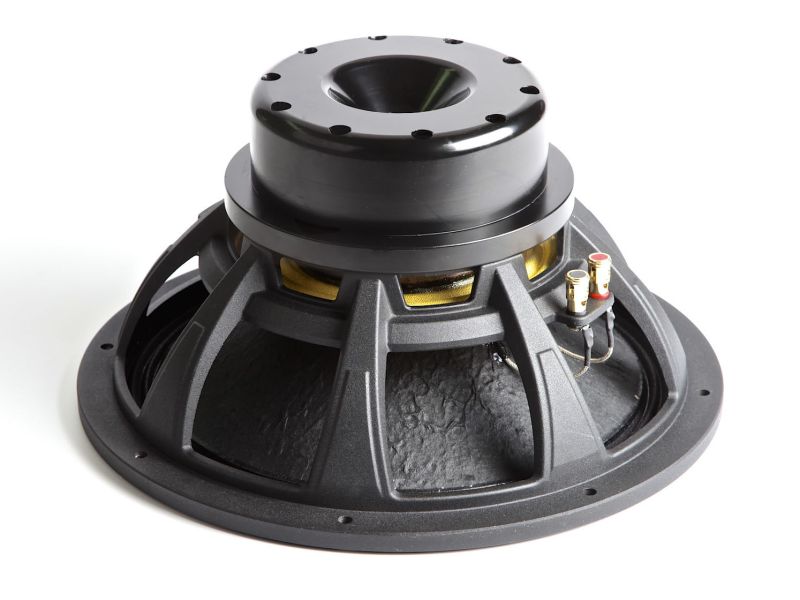

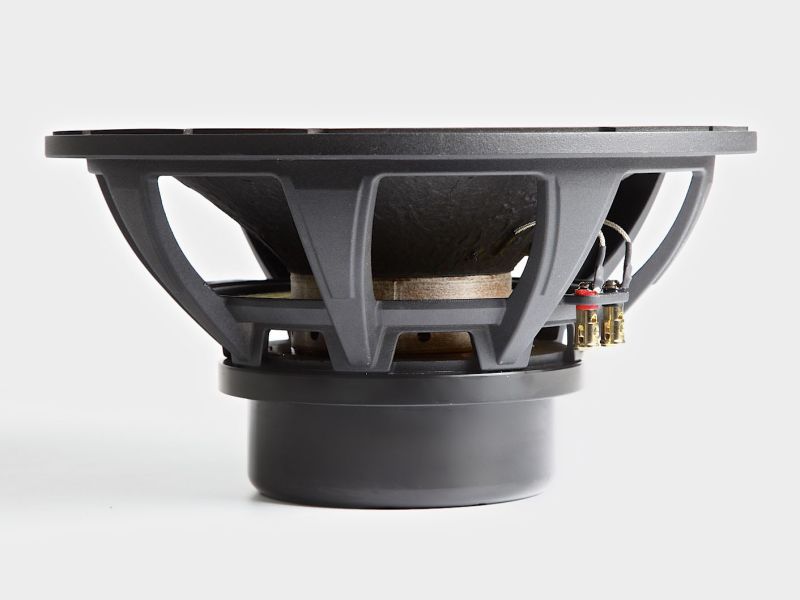

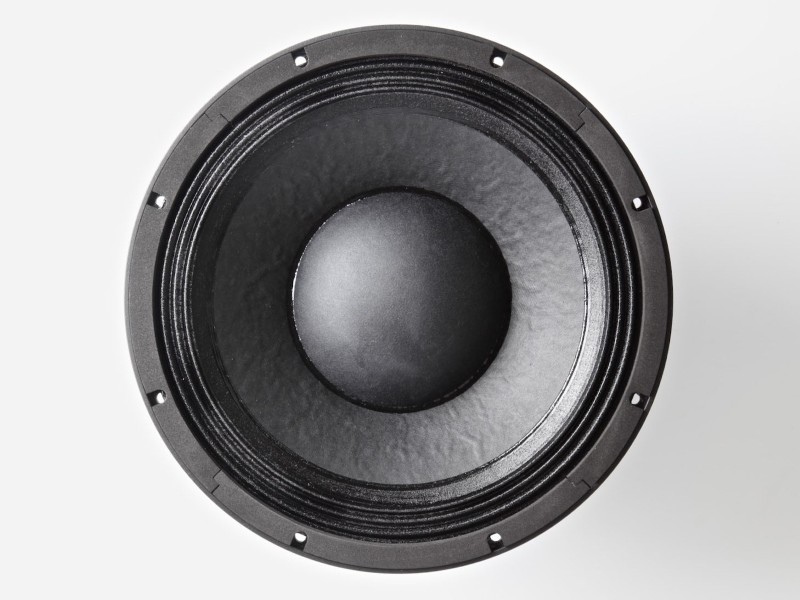

Mit dem 122NPW bietet RedCatt einen Tieftöner, der für leistungsfähige Bass- und Tiefmitteltonsektionen in professionellen und selbst gebauten Lautsprechersystemen ausgelegt ist. Das 12-Zoll-Chassis arbeitet mit 8 Ω und ist mit 800 W AES sowie 1600 W Programm belastbar. Der Übertragungsbereich reicht von 40 bis 2000 Hz. Eine 101,6-mm-Schwingspule, der Neodym-Antrieb und die carbonfasergefüllte Papiermembran bilden die konstruktive Basis. Für PA-Topteile und fest installierte Beschallungssysteme ebenso wie für ambitionierte HiFi- und DIY-Mehrwegekonzepte bietet der 122NPW eine klar definierte Grundlage für die Gehäuse- und Weichenplanung.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 122NPW
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 800 W |
| Belastbarkeit Programm (W) | 1600 W |
| Frequenzbereich (Hz) | 40–2000 Hz |
| Schwingspulendurchmesser (mm) | 101,6 mm |
| Magnetmaterial | Neodym |
| Membranmaterial | Carbonfasergefülltes Papier |
| Technologie | Doppelt silikonversiegelte Nomex-Zentrierspinne |

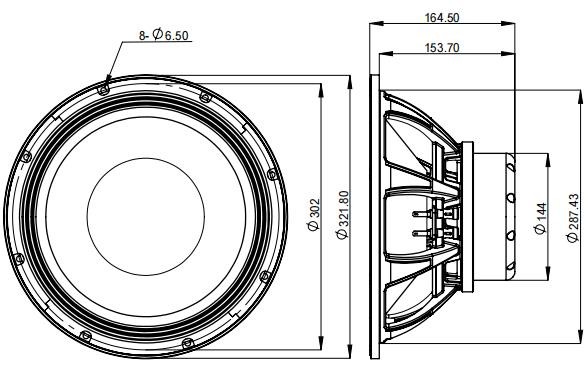

| Außendurchmesser (mm) | 322,00 mm |
| Einbaudurchmesser (mm) | 287,00 mm |
| Lochkreisdurchmesser (mm) | 302,00 mm |
| Einbautiefe (mm) | 154,00 mm |
| Empfohlenes Gehäusevolumen (l) | 70 l | 90 l |
| Empfohlene Abstimmfrequenz (Hz) | 38 Hz | 33 Hz | 31 Hz |
| Nettogewicht (kg) | 7,60 kg |
| Versandgewicht (kg) | 8,4 kg (Shopwert) |
| Hersteller Artikelnummer | DR-12-018-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 5,50 Ω |
| Schwingspuleninduktivität Le (mH) | 1,270 mH |
| Resonanzfrequenz Fs (Hz) | 35,00 Hz |
| Qms | 6,65 |
| Qes | 0,170 |
| Qts | 0,170 |
| Vas (l) | 81,90 l |
| Sd (cm²) | 551,00 cm² |
| Xmax (mm) | 5,75 mm |
| Mms (g) | 81,90 g |
| BxL (Tm) | 27,00 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 7,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 10,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 13,6 l |
| CB Vb (l) @ Fc = 90 Hz * | 14,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 27,3 l |
| CB Vb (l) @ Fc = 50 Hz * | 78,7 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 13,6 l |
| F_upper (Hz) * | 889 Hz |
| F_lower (Hz) * | 200 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 122NPW
Der 122NPW eignet sich als Tiefton- oder Tiefmitteltonkomponente in kompakten bis mittelgroßen PA-Gehäusen, in Zwei-Wege-Systemen sowie in fest installierten Beschallungsanlagen. Der Bereich von 40 bis 2000 Hz erlaubt die Anbindung an einen Mittel-Hochtonzweig; die konkrete Trennung sollte auf das Gesamtsystem und die Belastung abgestimmt werden. Für den Lautsprecherselbstbau sind Bassreflex-Abstimmungen mit 70 l bei 38 Hz sowie 90 l bei 33 oder 31 Hz dokumentiert. Damit lässt sich das Chassis in praxisorientierten PA-Entwürfen sowie in sorgfältig simulierten HiFi- und DIY-Mehrwegekonzepten einsetzen. Die Einbaumaße und TSP unterstützen die mechanische und elektroakustische Integration.
Service zum RedCatt 122NPW
Zum 122NPW bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup. Für PA- und HiFi-/DIY-Projekte unterstützen wir außerdem bei Presets, Empfehlungen, Bauplan und Bauset. Originales Recone-Kit und Recone-Service ergänzen das Angebot für die fachgerechte Instandsetzung.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 200 - 249 / extrem starker Antrieb - analytisch & kühl |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 35,000 - 39,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,250 - 1,499 mH |
| LS Magnet: | Neodym |
| LS Mms: | 75,00 - 99,99 g |
| LS Qes: | 0,001 - 0,199 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,001 - 0,199 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
