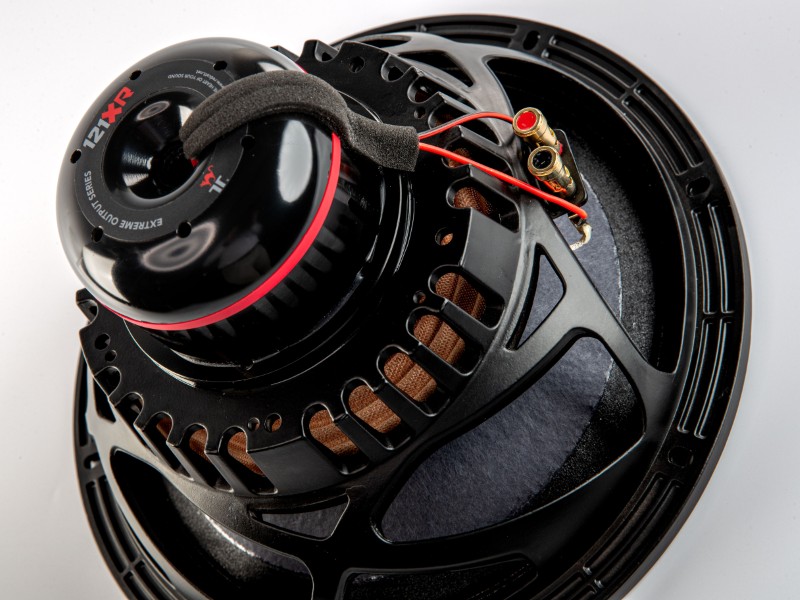

Mit dem 121XR bietet RedCatt einen Tieftöner, der für 2-Wege- und Mehrwege-Systeme sowie Subwoofer-Anwendungen ausgelegt ist. Die Belastbarkeit beträgt 500 W AES und 1000 W Programm bei 8 Ω Nennimpedanz. Der Wirkungsgrad liegt bei 95,78 dB, der Arbeitsbereich reicht von 33–2000 Hz. Eine 63,5-mm-Schwingspule arbeitet mit einem Neodym-Magnetsystem und einer carbonfaserverstärkten Papiermembran. Für PA-Systeme sind Bassreflexgehäuse, Monitore und Mehrwege-Konzepte vorgesehen; im HiFi- und DIY-Lautsprecherbau lassen sich Gehäuse und Übergang zum Hochtonzweig gezielt abstimmen. Der 121XR verbindet den erweiterten Tieftonbereich mit einer bis in den oberen Mittelton reichenden Nutzung.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 121XR
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 500 W |
| Belastbarkeit Programm (W) | 1000 W |
| Wirkungsgrad 1W/1m (dB) | 95,78 dB |

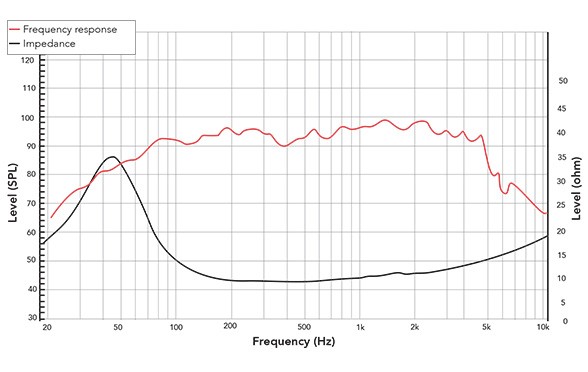

| Frequenzbereich (Hz) | 33–2000 Hz |
| Schwingspulendurchmesser (mm) | 63,5 mm |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper CF |
| Technologie | XR patented technology with static shorting coil |

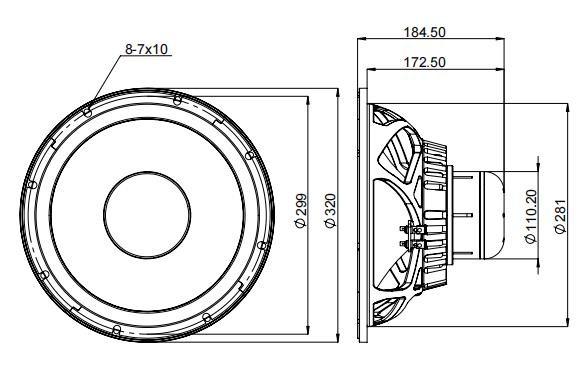

| Außendurchmesser (mm) | 320,00 mm |
| Einbaudurchmesser (mm) | 281,00 mm |
| Lochkreisdurchmesser (mm) | 299,00 mm |
| Einbautiefe (mm) | 172,50 mm |
| Empfohlenes Gehäusevolumen (l) | 55 l / 65 l / 80 l |
| Empfohlene Abstimmfrequenz (Hz) | 51 Hz / 45 Hz / 39 Hz |
| Nettogewicht (kg) | 5,10 kg |
| Versandgewicht (kg) | 5,9 kg (Shopwert) |
| Hersteller Artikelnummer | DR-12-017-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 5,60 Ω |
| Schwingspuleninduktivität Le (mH) | 0,160 mH |
| Resonanzfrequenz Fs (Hz) | 46,00 Hz |
| Qms | 1,56 |
| Qes | 0,420 |
| Qts | 0,330 |
| Vas (l) | 69,10 l |
| Sd (cm²) | 531,00 cm² |
| Xmax (mm) | 6,35 mm |
| Mms (g) | 66,80 g |
| BxL (Tm) | 16,00 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 33,6 l |
| CB Vb (l) @ Qtc = 0,500 * | 53,3 l |
| CB Vb (l) @ Qtc = 0,450 * | 80,4 l |
| CB Vb (l) @ Fc = 90 Hz * | 24,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 52,5 l |
| CB Vb (l) @ Fc = 50 Hz * | 380,8 l |
| CB Einsatz-Empfehlung * | Kick-Bass 80,4 l |
| F_upper (Hz) * | 5677 Hz |
| F_lower (Hz) * | 107 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 121XR
Der 121XR ist für 2-Wege- und Mehrwege-Systeme sowie für Subwoofer-Anwendungen ausgelegt. Im PA-Bereich gehören ein- und mehrchassige Bassreflexsysteme, aktive Monitore und kompakte Bassreflexgehäuse zu den vorgesehenen Einsatzfeldern. Für den HiFi- und DIY-Lautsprecherbau stehen Bassreflexabstimmungen mit 55 l bei 51 Hz, 65 l bei 45 Hz oder 80 l bei 39 Hz als Ausgangspunkte für die Gehäuseplanung zur Verfügung. Abhängig von der Abstimmung wird ein Hochpass zwischen 27 und 43 Hz empfohlen. Der Arbeitsbereich von 33–2000 Hz ermöglicht die Einbindung eines Kompressionstreibers oder Hochtöners in 2-Wege- und Mehrwege-Konzepte.
Service zum RedCatt 121XR
Zum 121XR bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup für PA-, HiFi- und DIY-Projekte. Ergänzend unterstützen wir mit Presets, Empfehlungen, Bauplänen und Bausets sowie mit Recone-Kit und Recone-Service.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 75,000 - 99,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 5.000,000 - 7.499,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Neodym |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,400 - 0,449 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
