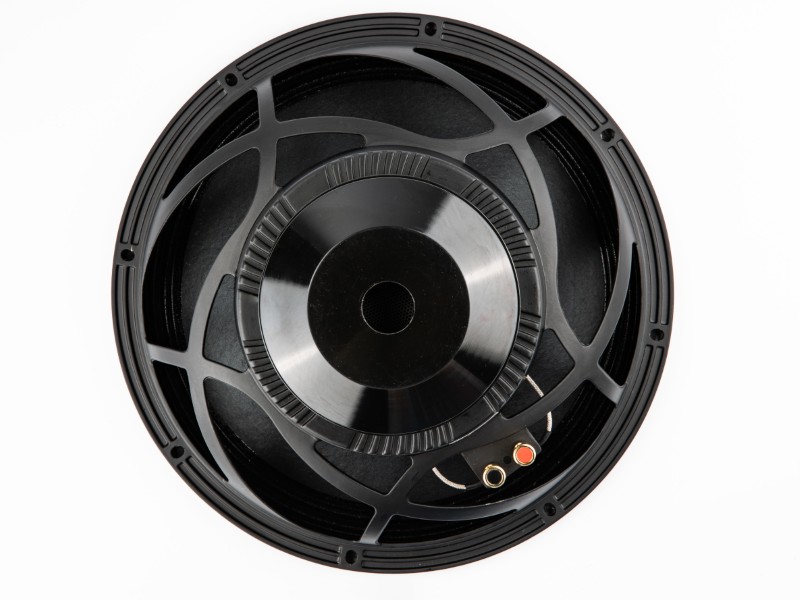

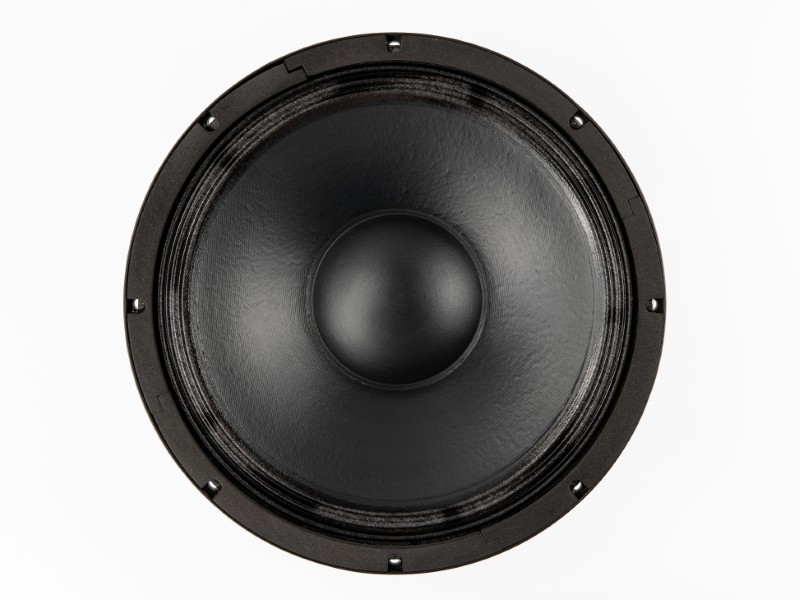

Mit dem 121NPM bietet RedCatt einen Tief-Mitteltöner, der für den Einsatz in Mehrwege-Systemen ausgelegt ist. Das 12-Zoll-Chassis arbeitet mit 8 Ω Nennimpedanz und ist mit 450 W AES sowie 900 W Programm belastbar. Eine 76-mm-Schwingspule, ein Neodymium-Magnetsystem und eine carbonfaserverstärkte Papiermembran bilden die konstruktive Basis. Mit 50 Hz Resonanzfrequenz, 59,20 l Vas und 0,160 Qts lässt sich das Chassis in abgestimmte PA-Gehäuse integrieren und ebenso für Mehrwege-Projekte im HiFi- und DIY-Lautsprecherbau einsetzen. Der 121NPM kann dabei mit einem passenden Hochtonweg kombiniert werden.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 121NPM
| Technische Daten | Wert |
|---|---|
| Kategorie | Tief-Mitteltöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ω) | 8 Ω |
| Belastbarkeit AES (W) | 450 W |
| Belastbarkeit Programm (W) | 900 W |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Neodymium |
| Membranmaterial | Paper CF |

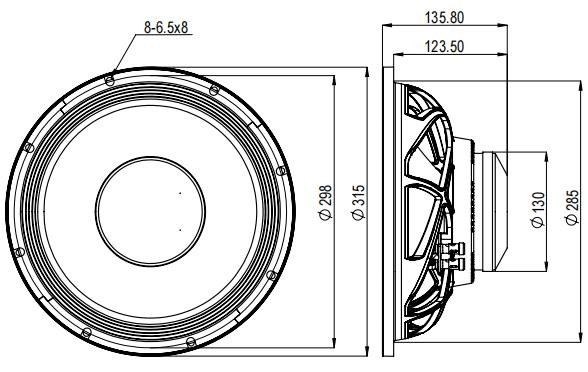

| Außendurchmesser (mm) | 315,00 mm |
| Einbaudurchmesser (mm) | 285,00 mm |
| Lochkreisdurchmesser (mm) | 298,00 mm |
| Einbautiefe (mm) | 123,50 mm |
| Empfohlenes Gehäusevolumen (l) | 70 l | 85 l | 90 l |
| Empfohlene Abstimmfrequenz (Hz) | 47 Hz | 41 Hz | 38 Hz |
| Nettogewicht (kg) | 4,00 kg |
| Versandgewicht (kg) | 4,8 kg (Shopwert) |
| Hersteller Artikelnummer | DR-12-016-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 6,00 Ω |
| Schwingspuleninduktivität Le (mH) | 0,510 mH |
| Resonanzfrequenz Fs (Hz) | 50,00 Hz |
| Qms | 7,51 |
| Qes | 0,160 |
| Qts | 0,160 |
| Vas (l) | 59,20 l |
| Sd (cm²) | 531,00 cm² |
| Xmax (mm) | 1,5 mm |
| Mms (g) | 66,70 g |
| BxL (Tm) | 27,80 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 4,9 l |
| CB Vb (l) @ Qtc = 0,500 * | 6,8 l |
| CB Vb (l) @ Qtc = 0,450 * | 8,6 l |
| CB Vb (l) @ Fc = 90 Hz * | 26,4 l |
| CB Vb (l) @ Fc = 70 Hz * | 61,7 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 8,6 l |
| F_upper (Hz) * | 2141 Hz |
| F_lower (Hz) * | 269 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 121NPM
Der 121NPM ist für Mehrwege-Lautsprechersysteme vorgesehen, in denen der Tief- und Mitteltonbereich von einem 12-Zoll-Chassis übernommen wird. Im PA-Bereich eignet sich das Chassis für kompakte Touring-Gehäuse, fest installierte Lautsprecher, Bühnenmonitore sowie Line-Array- und Säulensysteme. Für HiFi- und DIY-Projekte lässt es sich in abgestimmten Bassreflexgehäusen einsetzen und mit einem Hochtonweg kombinieren. Als Gehäuseabstimmungen stehen 70 l bei 47 Hz, 85 l bei 41 Hz sowie 90 l bei 38 Hz zur Verfügung. Damit lassen sich unterschiedliche Mehrwege-Konzepte und Gehäusegrößen gezielt planen.
Service zum RedCatt 121NPM
Zum 121NPM bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Dazu gehören auch DSP-/Weichen-Setup, Presets, Empfehlungen, Bauplan und Bauset für PA- sowie HiFi-/DIY-Projekte. Für die Instandsetzung sind außerdem Recone-Kit und Recone-Service vorgesehen.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tief-Mitteltöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 250 - 2000 / Mitteltöner - nicht bassfähig |
| LS F_upper (Hz): | 2.000,000 - 2.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,001 - 0,199 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,001 - 0,199 |
| LS X-max: | 0,01 - 2,49 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
