Mit dem 121FIND bietet RedCatt einen Tief-Mitteltöner, der für 2-Wege-Anwendungen mit ausgeprägter Mitteltonwiedergabe ausgelegt ist. Das Chassis ist in 4 Ω und 8 Ω erhältlich und arbeitet mit 250 W AES sowie 500 W Programmleistung. Die 4-Ω-Ausführung besitzt 59,00 Hz Resonanzfrequenz, die 8-Ω-Ausführung 63,00 Hz; beide nutzen eine 50,8-mm-Schwingspule und einen Ferritmagneten. Für PA-Systeme passt das Chassis in kompakte oder touringtaugliche 2-Wege-Gehäuse, während es sich im HiFi- und DIY-Lautsprecherbau für abgestimmte Mehrwege-Konzepte einsetzen lässt. Der 121FIND deckt damit Anwendungen mit Tieftonanteilen und der Anbindung an einen Hochtonweg im 2-Wege-System ab.
JETZT – originale Recone-Kits von RedCatt sowie unser Recone-Service – nur hier!
Technische Daten – RedCatt 121FIND
| Technische Daten | 4 Ω | 8 Ω |
|---|---|---|
| Kategorie | Tief-Mitteltöner | Tief-Mitteltöner |
| Größe (Zoll) | 12" | 12" |
| Nennimpedanz (Ω) | 4 Ω | 8 Ω |
| Belastbarkeit AES (W) | 250 W | 250 W |
| Belastbarkeit Programm (W) | 500 W | 500 W |
| Wirkungsgrad 1W/1m (dB) | - | 96,60 dB |
| Frequenzbereich (Hz) | ca. 65–843 Hz | ca. 70–843 Hz |
| Schwingspulendurchmesser (mm) | 50,8 mm | 50,8 mm |
| Magnetmaterial | Ferrite | Ferrite |
| Membranmaterial | - | Paper GF |

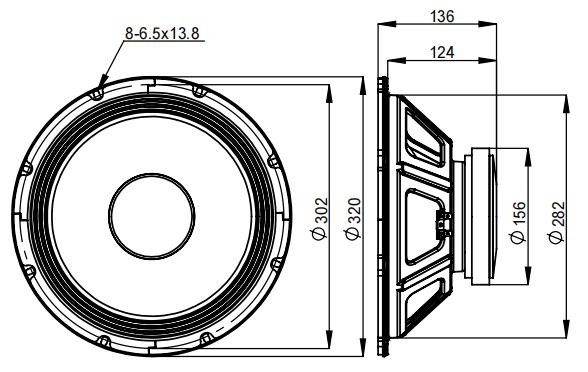

| Außendurchmesser (mm) | 320,00 mm | 320,00 mm |
| Einbaudurchmesser (mm) | 282,00 mm | 282,00 mm |
| Lochkreisdurchmesser (mm) | 302,00 mm | 302,00 mm |
| Einbautiefe (mm) | 124,00 mm | 124,00 mm |
| Empfohlenes Gehäusevolumen (l) | 30 l / 35 l / 40 l | 20 l / 25 l / 30 l |
| Empfohlene Abstimmfrequenz (Hz) | 68 Hz / 62 Hz / 56 Hz | 72 Hz / 66 Hz / 60 Hz |
| Nettogewicht (kg) | 4,60 kg | 4,60 kg |
| Versandgewicht (kg) | 5,4 kg (Shopwert) | 5,4 kg (Shopwert) |
| Hersteller Artikelnummer | DR-12-012-4R-B2-C0001 | DR-12-012-8R-B2-C0001 |
| Gleichstromwiderstand Re (Ω) | 3,10 Ω | 5,30 Ω |
| Schwingspuleninduktivität Le (mH) | 0,320 mH | 0,520 mH |
| Resonanzfrequenz Fs (Hz) | 59,00 Hz | 63,00 Hz |
| Qms | 7,34 | 7,47 |
| Qes | 0,560 | 0,650 |
| Qts | 0,520 | 0,600 |
| Vas (l) | 59,10 l | 49,80 l |
| Sd (cm²) | 531,00 cm² | 531,00 cm² |
| Xmax (mm) | 1,85 mm | 3,75 mm |
| Mms (g) | 49,10 g | 50,80 g |
| BxL (Tm) | 10,20 Tm | 12,90 Tm |
| CB Vb (l) @ Qtc = 0,577 * | 255,6 l | - |
| CB Vb (l) @ Fc = 90 Hz * | 44,5 l | 47,8 l |
| CB Vb (l) @ Fc = 70 Hz * | 145,0 l | 212,3 l |
| F_upper (Hz) * | 1644 Hz | 1715 Hz |
| F_lower (Hz) * | 102 Hz | 93 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – RedCatt 121FIND
Der 121FIND eignet sich für professionelle 2-Wege-PA-Lautsprecher, kompakte Touring-Gehäuse, feste Beschallungssysteme und Bühnenmonitore. Für Bassreflexgehäuse sind bei der 4-Ω-Ausführung 30 bis 40 l und bei der 8-Ω-Ausführung 20 bis 30 l beschrieben. Die Anbindung an einen Kompressionstreiber oder ein Horn liegt bei 800 Hz bis 1,2 kHz. Im HiFi- und DIY-Lautsprecherbau lässt sich das Chassis in individuelle 2-Wege-Konzepte integrieren, bei denen Gehäuseabstimmung und Übergang zum Hochtonzweig gezielt ausgelegt werden. Die behandelte Papiermembran und beschichtete Metallteile unterstützen Anwendungen, bei denen Feuchtigkeit und hohe Luftfeuchte berücksichtigt werden müssen.
Service zum RedCatt 121FIND
Zum 121FIND bieten wir Beratung zu Gehäuseabstimmung, Gehäusebau, Systemabstimmung sowie DSP- und Weichen-Setup für PA-, HiFi- und DIY-Projekte. Dazu gehören auf Wunsch Presets, Empfehlungen, Baupläne und Bausets. Für die Instandsetzung unterstützen wir außerdem mit Recone-Kit und Recone-Service.
| LS Chassis-Typ: | Tief-Mitteltöner |
|---|---|
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 85 - 99 / trockener, punchiger Subwoofer 35 - 100 Hz (saubere Details) |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,500 - 0,749 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
RedCatt steht für professionell entwickelte Lautsprecherchassis mit konsequentem Fokus auf Leistung, Präzision und Zuverlässigkeit. Der Hersteller verbindet mehr als 25 Jahre internationale Engineering-Erfahrung mit moderner Fertigung und bietet ein breites Sortiment an Tiefton-, Hochton- und Koaxialtreibern. Ergänzt wird das Portfolio durch OEM-, ODM- und kundenspezifische Lösungen – für anspruchsvolle Anwendungen in Beschallung, Installation, HiFi und professioneller Audiotechnik für Profis.
