Der 12.75W1 von Ciare ist ein 12-Zoll-Tieftöner für Bass- und Tiefmittelton-Aufgaben in ventilierten Lautsprechergehäusen. Die Nennimpedanz liegt bei 8 Ω, die Belastbarkeit beträgt 350 W AES und die Programmleistung 700 W. Mit 97 dB Empfindlichkeit und einem Frequenzbereich von 45–2000 Hz lässt sich der Treiber in PA-Mehrwege-Systemen ebenso einplanen wie in belastbaren HiFi- und DIY-Konzepten. Der 12.75W1 arbeitet mit Ferritmagnet, 75-mm-Kupferschwingspule auf Kapton-Träger, behandelter Zellulosemembran, exponentieller Membrangeometrie und Nomex-Gewebeaufhängung. Für die Gehäuseauslegung ist ein ventiliertes Volumen von 42 l mit 57 Hz Abstimmung vorgesehen.
JETZT – originale Recone-Kits von Ciare sowie unser Recone-Service – nur hier!
Technische Daten – Ciare 12.75W1
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 12" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 350 W |
| Belastbarkeit Programm (W) | 700 W |
| Wirkungsgrad 1W/1m (dB) | 97 dB |

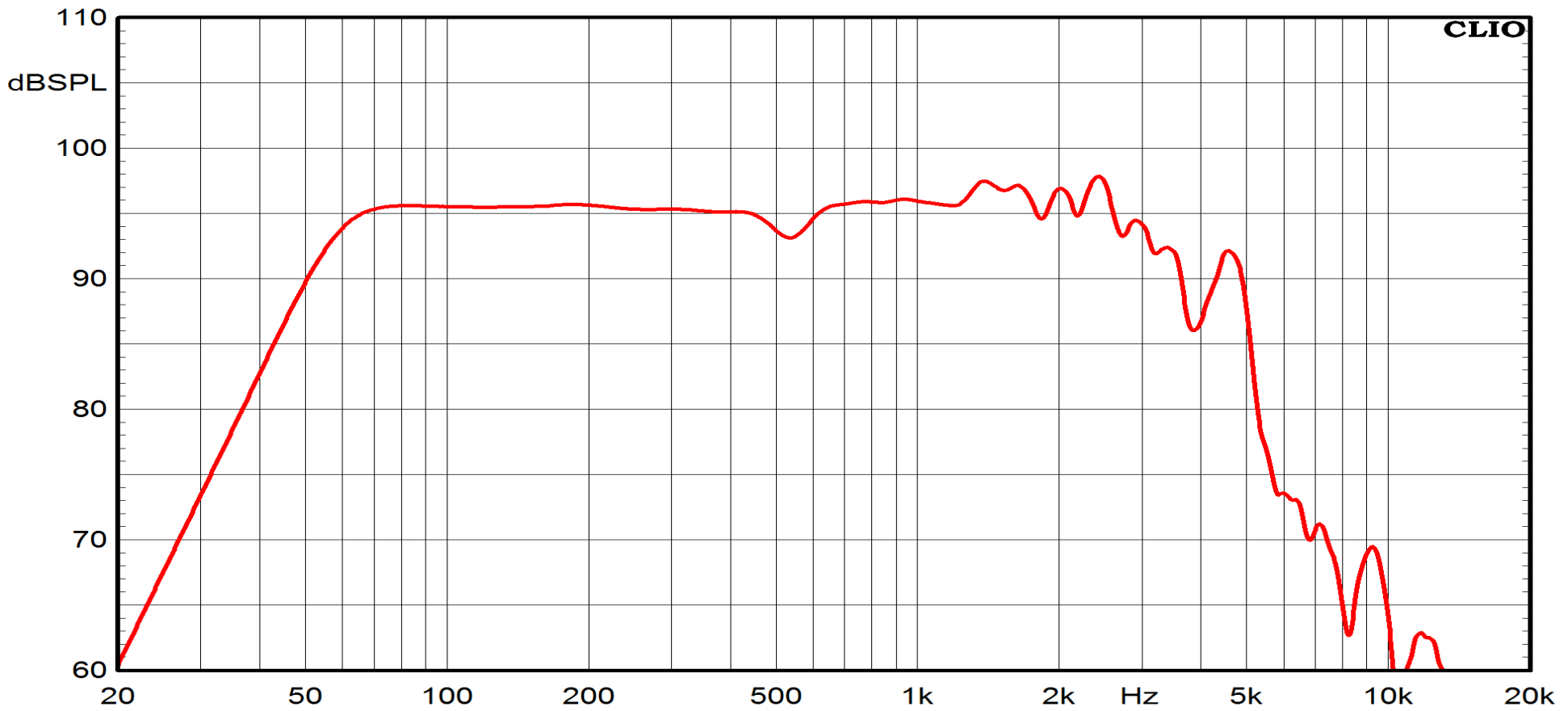

| Frequenzbereich (Hz) | 45–2000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm |
| Magnetmaterial | Ferrite |
| Ferrofluid | No |
| Außendurchmesser (mm) | 315 mm |
| Einbaudurchmesser (mm) | 282 mm |
| Lochkreisdurchmesser (mm) | 295 mm |
| Einbautiefe (mm) | 146 mm |
| Empfohlenes Gehäusevolumen (l) | 42 l |
| Empfohlene Abstimmfrequenz (Hz) | 57 Hz |
| Nettogewicht (kg) | 7,4 kg |
| Versandgewicht/Bruttogewicht (kg) | 8,2 kg |
| Hersteller Artikelnummer | P12.75W1 |
| Gleichstromwiderstand Re (Ohm) | 5,9 Ω |
| Schwingspuleninduktivität Le (mH) | 1,6 mH |
| Resonanzfrequenz Fs (Hz) | 49 Hz |
| Qms | 15 |
| Qes | 0,34 |
| Qts | 0,33 |
| Vas (l) | 67 l |
| Sd (cm²) | 543 cm² |
| Xmax (mm) | 6 mm |
| Mms (g) | 65 g |
| BxL (Tm) | 18,9 Tm |
| EBP (Hz) | 144 |
| Wirkungsgrad η0 (%) | 2,4 % |
| CB Vb (l) @ Qtc = 0,577 * | 32,6 l |
| CB Vb (l) @ Qtc = 0,500 * | 51,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 78,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 28,2 l |
| CB Vb (l) @ Fc = 70 Hz * | 64,3 l |
| CB Vb (l) @ Fc = 50 Hz * | 1608,7 l |
| CB Einsatz-Empfehlung * | Kick-Bass 78,0 l |
| F_upper (Hz) * | 710 Hz |
| F_lower (Hz) * | 123 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Ciare 12.75W1
Der 12.75W1 eignet sich für ventiliert abgestimmte Bass- und Tiefmitteltonsektionen, bei denen ein 12-Zoll-Chassis mit 75-mm-Schwingspule und Ferritmagnet gefragt ist. In PA-Anwendungen kommt der Treiber für kompakte Basswege, Bühnenmonitore, Topteile oder Mehrwege-Gehäuse infrage, sofern Trennung, Gehäusevolumen und Abstimmung zum Gesamtsystem passen. Im HiFi- und DIY-Bereich lässt er sich in eigenentwickelte Lautsprecher, Ersatzaufbauten und sauber geplante Mehrwege-Konzepte integrieren. Das empfohlene ventiliert abgestimmte Gehäuse mit 42 l und 57 Hz liefert eine klare Planungsbasis für den Gehäusebau. Der Frequenzbereich bis 2000 Hz lässt außerdem Spielraum für die Kombination mit passenden Mittel- oder Hochtonwegen.
Service zum Ciare 12.75W1
Für den 12.75W1 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau, zur Systemabstimmung und zum passenden DSP- oder Weichen-Setup. Auch Recone-Kit, Recone-Service, Presets, Empfehlungen, Bauplan oder Bauset können je nach Projekt sinnvoll eingebunden werden, egal ob PA-System oder HiFi-/DIY-Aufbau.
| LS CB Einsatz-Empfehlung: | Kick-Bass ab ca. 60 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 75,000 - 99,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 50,000 - 74,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 500,000 - 749,999 Hz |
| LS Fs: | 45,000 - 49,999 Hz |
| LS Größe: | 12" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,500 - 1,999 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 50,00 - 74,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 15,000 - 19,999 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
