Der 10W650 von Eighteensound ist ein 10-Zoll-Tieftöner für kompakte Zweiwege- und Mehrwegesysteme. Das Chassis steht in 8 Ω und 16 Ω zur Verfügung; beide Ausführungen sind mit 250 W Nennbelastbarkeit, 500 W Programmleistung und 96 dB Wirkungsgrad ausgelegt. Der Frequenzbereich reicht von 55 Hz bis 5700 Hz. Eine 65-mm-Schwingspule mit hochkant gewickeltem Aluminiumdraht, Ferritmagnet und SDR-Demodulationsring unterstützt eine kontrollierte Arbeitsweise bei reduzierter Flussmodulation. Die wettergeschützte Membran, die M-Roll-Sicke und die kurvenförmige Konusgeometrie passen zu mobilen PA-Topteilen ebenso wie zu kompakten HiFi- und DIY-Mehrwegeprojekten. Mit 25 l empfohlenem Gehäusevolumen und 70 Hz Abstimmfrequenz lässt sich der 10W650 gezielt in abgestimmte Lautsprecherkonzepte integrieren.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 10W650
| Technische Daten | 8 Ω | 16 Ω |
|---|---|---|
| Kategorie | Tieftöner | Tieftöner |
| Größe (Zoll) | 10" | 10" |
| Nennimpedanz (Ohm) | 8 Ω | 16 Ω |
| Belastbarkeit AES (W) | 250 W | 250 W |
| Belastbarkeit Programm (W) | 500 W | 500 W |
| Wirkungsgrad 1W/1m (dB) | 96,0 dB | 96,0 dB |

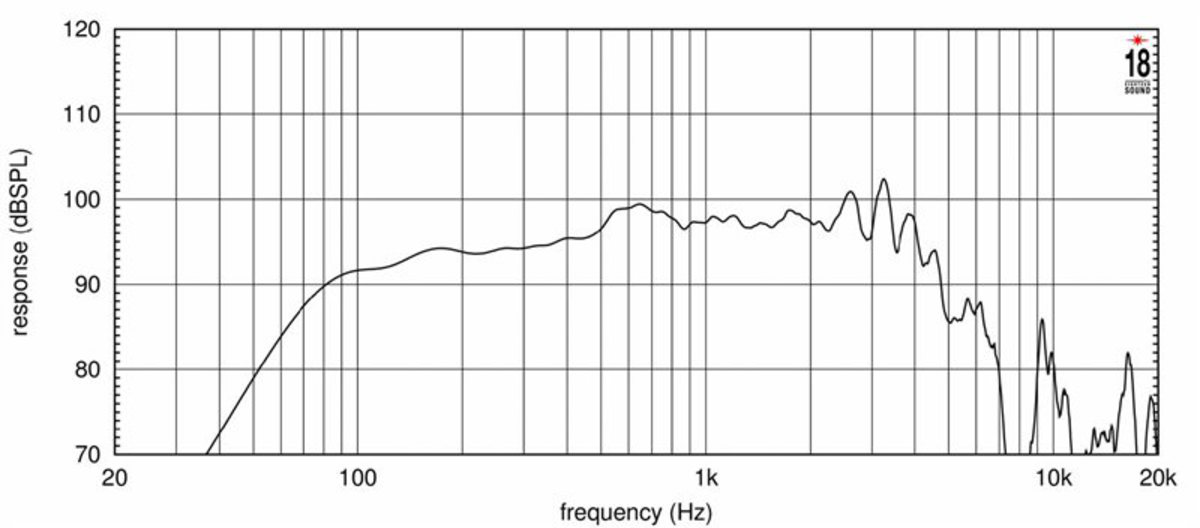

| Frequenzbereich (Hz) | 55–5700 Hz | 55–5700 Hz |
| Schwingspulendurchmesser (mm) | 65 mm | 65 mm |
| Magnetmaterial | Ferrit | Ferrit |
| Technologie | EWAL – Edge Wound Aluminum Voice Coil | SDR – Single Demodulating Ring | EWAL – Edge Wound Aluminum Voice Coil | SDR – Single Demodulating Ring |
| Außendurchmesser (mm) | 260 mm | 260 mm |
| Einbaudurchmesser (mm) | 230,0 mm | 230,0 mm |
| Lochkreisdurchmesser (mm) | 244 mm | 244 mm |
| Einbautiefe (mm) | 121 mm | 121 mm |
| Empfohlenes Gehäusevolumen (l) | 25,0 l | 25,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 70 Hz | 70 Hz |
| Nettogewicht (kg) | 4,3 kg | 4,3 kg |
| Versandgewicht/Bruttogewicht (kg) | 5,5 kg | 5,5 kg |

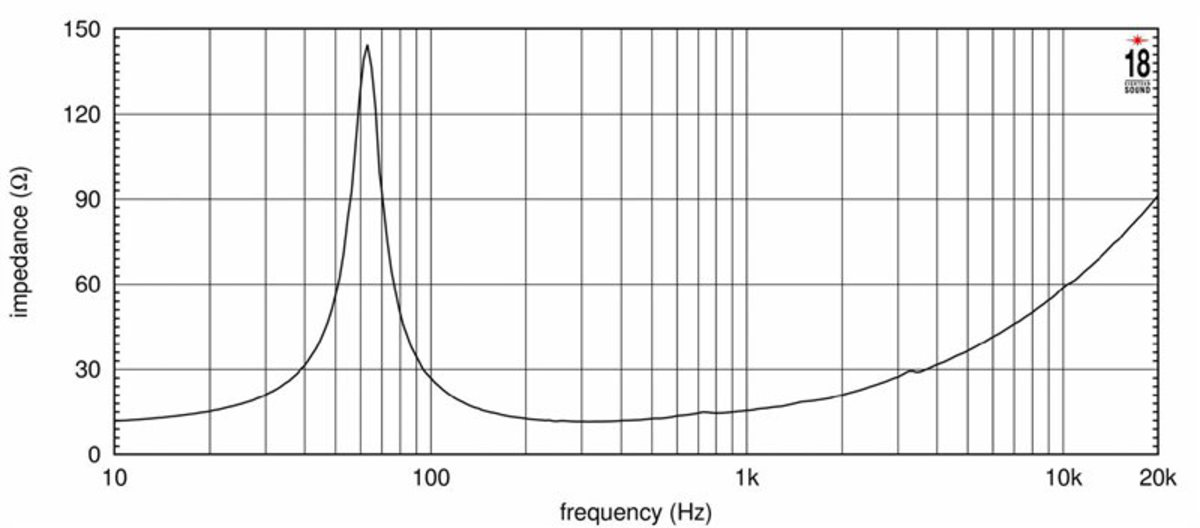

| Gleichstromwiderstand Re (Ohm) | 5,1 Ω | 10,2 Ω |
| Schwingspuleninduktivität Le (mH) | 0,59 mH | 1,0 mH |
| Resonanzfrequenz Fs (Hz) | 67 Hz | 64 Hz |
| Qms | 9,6 | 8,4 |
| Qes | 0,51 | 0,43 |
| Qts | 0,48 | 0,41 |
| Vas (l) | 26,0 l | 27,0 l |
| Sd (cm²) | 350,0 cm² | 350,0 cm² |
| Xmax (mm) | 5,7 mm | 5,7 mm |
| Mms (g) | 36,6 g | 39,0 g |
| BxL (Tm) | 12,4 Tm | 19,2 Tm |
| EBP (Hz) | 131 Hz | 148 Hz |
| Wirkungsgrad η0 (%) | – | 1,5 % |
| CB Vb (l) @ Qtc = 0,577 * | 58,4 l | 27,5 l |
| CB Vb (l) @ Qtc = 0,500 * | 305,6 l | 55,4 l |
| CB Vb (l) @ Qtc = 0,450 * | – | 131,9 l |
| CB Vb (l) @ Fc = 90 Hz * | 13,4 l | 12,7 l |
| CB Vb (l) @ Fc = 70 Hz * | 22,8 l | 21,6 l |
| CB Einsatz-Empfehlung * | – | Kick-Bass 131,9 l |
| F_upper (Hz) * | 1496 Hz | 1759 Hz |
| F_lower (Hz) * | 121 Hz | 136 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Eighteensound 10W650
Der 10W650 eignet sich als Tieftonsektion in kompakten Zweiwege- und Mehrwegeboxen, wenn ein 10-Zoll-Chassis mit breitem nutzbarem Übertragungsbereich gefragt ist. Im PA-Bereich kommt er für Topteile, Bühnenmonitore und kleinere Beschallungssysteme infrage, bei denen die Ankopplung an einen Mittel- oder Hochtonweg über eine passende Frequenzweiche oder ein DSP erfolgt. Im HiFi- und DIY-Bereich lässt sich das Chassis in kompakten Mehrwege-Lautsprechern, Heimlautsprechern und individuell abgestimmten Selbstbauprojekten einsetzen. Das empfohlene Gehäusevolumen von 25 l und die Abstimmung auf 70 Hz geben einen klaren Ausgangspunkt für die Gehäuseplanung. Bei der Systemintegration sind Impedanzvariante, Trennfrequenz, Gehäuseabstimmung und die Belastbarkeit der übrigen Wege gemeinsam zu berücksichtigen.
Service zum Eighteensound 10W650
Zum 10W650 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Für PA- und HiFi-/DIY-Projekte unterstützen wir außerdem beim DSP-/Weichen-Setup, bei Presets, Empfehlungen, Bauplänen und Bausets sowie bei der Auswahl eines passenden originalen Recone-Kits oder unseres Recone-Service.
| LS CB Vb (l) @ Qtc = 0,50: | 250,000 - 5.000 L |
|---|---|
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 100 - 124 / warmer Kick - warme Low-Mids |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,500 - 0,749 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,450 - 0,499 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
