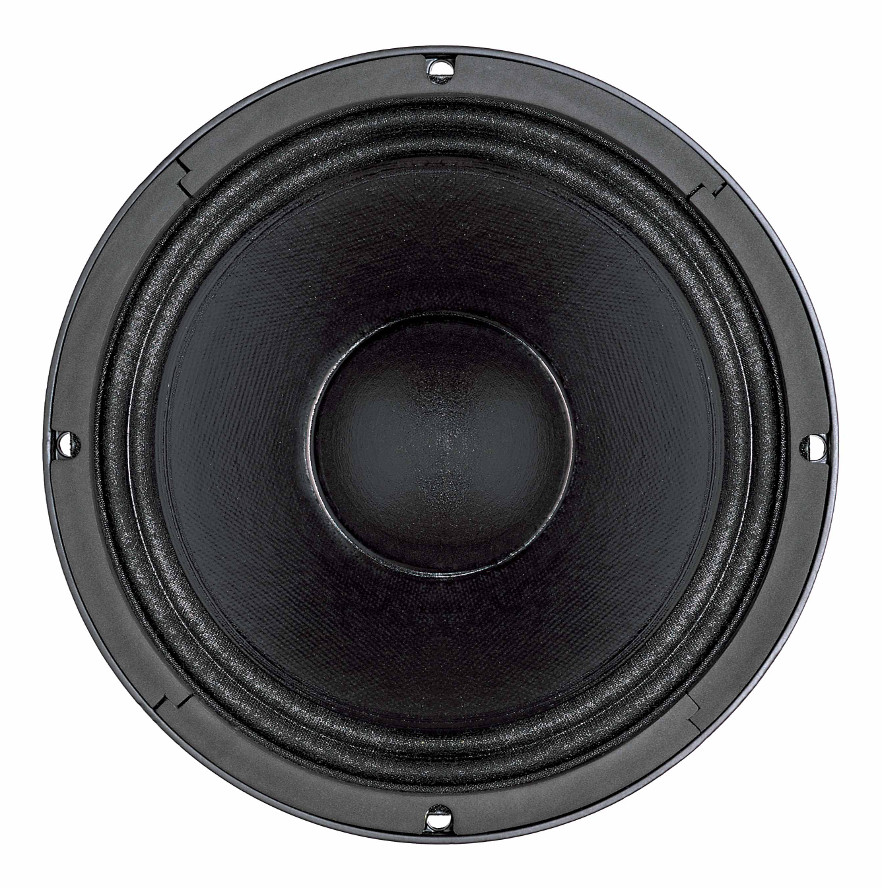

Der 10PLB76 von B&C ist ein 10-Zoll-Tieftöner für kompakte Lautsprecherkonzepte, bei denen ein weiter nutzbarer Arbeitsbereich und eine belastbare 8-Ω-Auslegung gefragt sind. Die nominale Belastbarkeit beträgt 400 W AES, die Programmleistung liegt bei 800 W. Der Frequenzbereich reicht von 50 Hz bis 2500 Hz, der Wirkungsgrad beträgt 98 dB. Die 76-mm-Aluminium-Schwingspule arbeitet auf einem Glasfaserträger, das Magnetsystem nutzt Ferrit und eine Flussdichte von 1,1 T. Der 10PLB76 bringt mit 6 mm Xmax, 31 l Vas und einem BxL von 18,4 Tm praxisrelevante Parameter für den Einsatz in kompakten Mehrwege- und PA-Aufbauten mit.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 10PLB76
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 400 W |
| Belastbarkeit Programm (W) | 800 W |
| Wirkungsgrad 1W/1m (dB) | 98 dB |

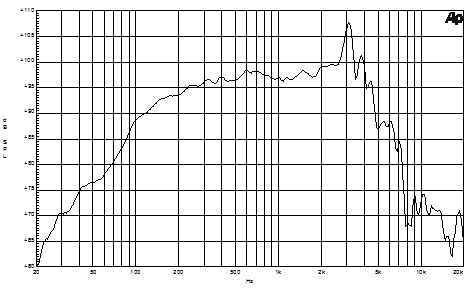

| Frequenzbereich (Hz) | 50–2500 Hz |
| Schwingspulendurchmesser (mm) | 76 mm |
| Magnetmaterial | Ferrit |

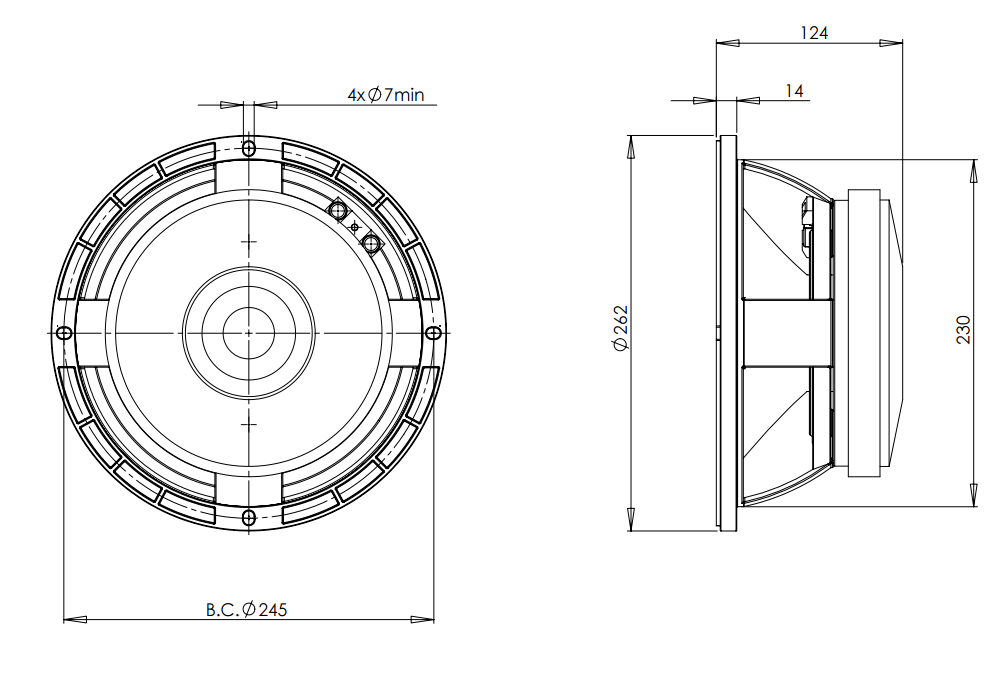

| Außendurchmesser (mm) | 262 mm |
| Einbaudurchmesser (mm) | 230 mm |
| Lochkreisdurchmesser (mm) | 245 mm |
| Einbautiefe (mm) | 124 mm |
| Nettogewicht (kg) | 7,4 kg |
| Versandgewicht/Bruttogewicht (kg) | 8 kg |
| Flussdichte (T) | 1,1 T |
| Gleichstromwiderstand Re (Ohm) | 4,8 Ω |
| Schwingspuleninduktivität Le (mH) | 0,32 mH |

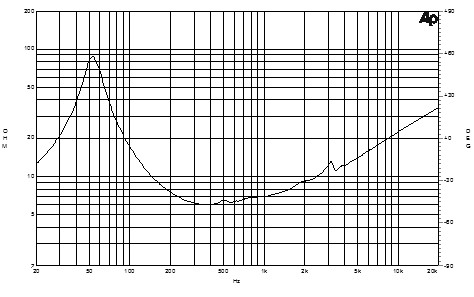

| Resonanzfrequenz Fs (Hz) | 52 Hz |
| Qms | 3,4 |
| Qes | 0,2 |
| Qts | 0,19 |
| Vas (l) | 31 l |
| Sd (cm²) | 320 cm² |
| Xmax (mm) | 6 mm |
| Xvar/Xdamage (mm) | 7 mm |
| Mms (g) | 43 g |
| BxL (Tm) | 18,4 Tm |
| EBP (Hz) | 260 Hz |
| Wirkungsgrad η0 (%) | 2,2 % |
| CB Vb (l) @ Qtc = 0,577 * | 3,8 l |
| CB Vb (l) @ Qtc = 0,500 * | 5,2 l |
| CB Vb (l) @ Qtc = 0,450 * | 6,7 l |
| CB Vb (l) @ Fc = 90 Hz * | 15,5 l |
| CB Vb (l) @ Fc = 70 Hz * | 38,2 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 6,7 l |
| F_upper (Hz) * | 2625 Hz |
| F_lower (Hz) * | 237 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 10PLB76
Der 10PLB76 passt in Lautsprecherkonzepte, die einen 10-Zoll-Treiber mit gut nutzbarem Mittelbass- und Grundtonbereich benötigen. Durch den Frequenzbereich bis 2500 Hz lässt sich das Chassis in kompakten Mehrwege-Systemen einsetzen, wenn Trennung und Gehäuseabstimmung zum Gesamtkonzept passen. Die 8-Ω-Ausführung erleichtert den Aufbau klassischer passiver oder aktiv getrennter Systeme. Mit 400 W AES, 98 dB Wirkungsgrad und 6 mm linearem Hub bietet der Treiber eine sachliche Basis für kompakte PA-Topteile, Monitorlösungen, Sprach- und Musiksysteme sowie DIY-Aufbauten, bei denen ein 10-Zoll-Format mit Ferritmagnet und 76-mm-Schwingspule gefordert ist.
Service zum B&C 10PLB76
Zum 10PLB76 unterstützen wir dich mit Beratung zur passenden Gehäuseabstimmung, zum Gehäusebau, zur Systemabstimmung und zum sinnvollen DSP- oder Weichen-Setup. Außerdem helfen wir bei Recone-Kit, Recone-Service, Empfehlungen, Bauplan oder Bauset, wenn Reparatur oder Neuaufbau sauber geplant werden sollen.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 200 - 249 / extrem starker Antrieb - analytisch & kühl |
| LS F_upper (Hz): | 2.000,000 - 2.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,250 - 0,499 mH |
| LS Magnet: | Ferrit |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,200 - 0,249 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,001 - 0,199 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
