Der 10NW750 von Eighteensound ist ein 10-Zoll-Tieftöner für kompakte Lautsprechersysteme. Er ist in 8 Ω und 16 Ω erhältlich, verarbeitet 450 W Nennleistung sowie 900 W Programmleistung und erreicht 94 dB Wirkungsgrad. Der nutzbare Frequenzbereich reicht von 50 Hz bis 5000 Hz. Eine 75-mm-Aluminium-Schwingspule mit ISV-Technologie, ein Neodym-Magnetsystem und ein demodulierender Ring unterstützen einen kontrollierten Betrieb bei reduzierter Verzerrung. Die wettergeschützte Membran eignet sich für leistungsfähige Line-Arrays und kompakte Zweiwege-Systeme im PA-Bereich. Ebenso lässt sich das Chassis in sorgfältig abgestimmte HiFi- und DIY-Mehrwegeprojekte integrieren. Der 10NW750 bietet dafür kompakte Abmessungen und klar definierte Gehäuseempfehlungen.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 10NW750
| Technische Daten | 8 Ω | 16 Ω |
|---|---|---|
| Kategorie | Tieftöner | Tieftöner |
| Größe (Zoll) | 10" | 10" |
| Nennimpedanz (Ohm) | 8 Ω | 16 Ω |
| Belastbarkeit Programm (W) | 900 W | 900 W |
| Wirkungsgrad 1W/1m (dB) | 94,0 dB | 94,0 dB |

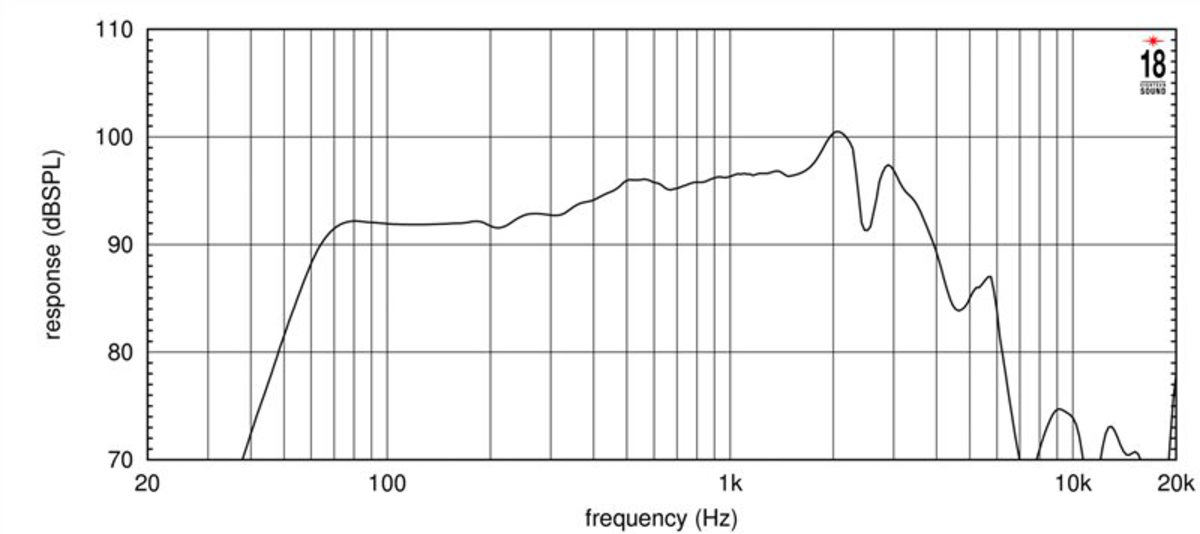

| Frequenzbereich (Hz) | 50–5000 Hz | 50–5000 Hz |
| Schwingspulendurchmesser (mm) | 75 mm | 75 mm |
| Magnetmaterial | Neodym | Neodym |
| Technologie | ISV – Interleaved Sandwich Voice Coil | SDR – Single Demodulating Ring | ISV – Interleaved Sandwich Voice Coil | SDR – Single Demodulating Ring |
| Außendurchmesser (mm) | 260 mm | 260 mm |
| Einbaudurchmesser (mm) | 232,0 mm | 232,0 mm |
| Lochkreisdurchmesser (mm) | 244 mm | 244 mm |
| Einbautiefe (mm) | 130 mm | 130 mm |
| Empfohlenes Gehäusevolumen (l) | 25,0 l | 25,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 60 Hz | 60 Hz |
| Nettogewicht (kg) | 3,8 kg | 3,8 kg |
| Versandgewicht/Bruttogewicht (kg) | 4,3 kg | 4,3 kg |
| Gleichstromwiderstand Re (Ohm) | 5,8 Ω | 11,0 Ω |
| Schwingspuleninduktivität Le (mH) | 0,6 mH | 0,9 mH |

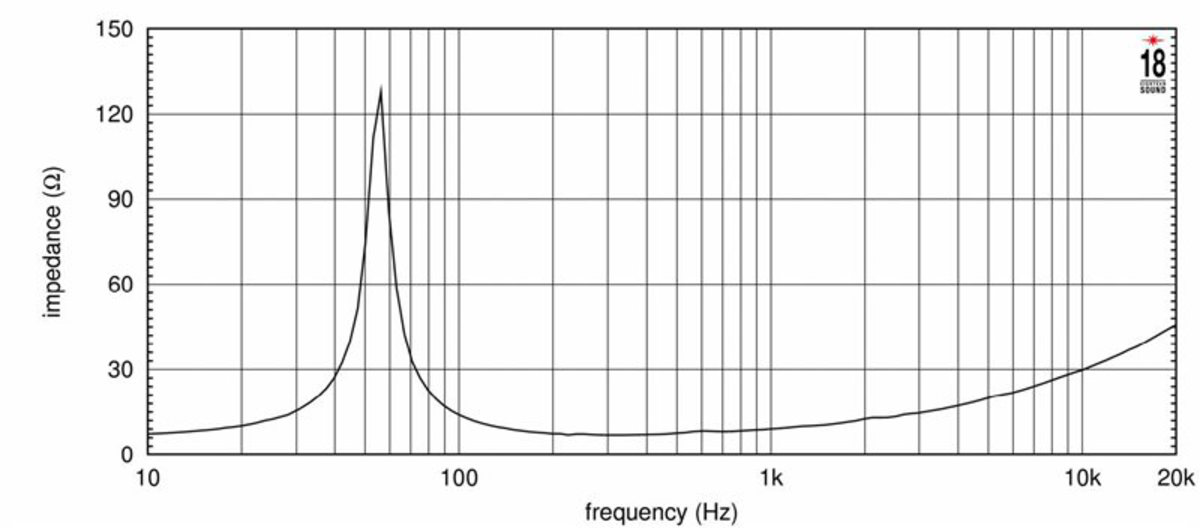

| Resonanzfrequenz Fs (Hz) | 53 Hz | 52 Hz |
| Qms | 5,74 | 4,36 |
| Qes | 0,32 | 0,4 |
| Qts | 0,31 | 0,36 |
| Vas (l) | 34,0 l | 38,0 l |
| Sd (cm²) | 340,0 cm² | 346,0 cm² |
| Xmax (mm) | 7,5 mm | 7,1 mm |
| Mms (g) | 45,0 g | 42,0 g |
| BxL (Tm) | 16,4 Tm | 20,0 Tm |
| EBP (Hz) | 165 Hz | 130 Hz |
| CB Vb (l) @ Qtc = 0,577 * | 13,8 l | 24,2 l |
| CB Vb (l) @ Qtc = 0,500 * | 21,2 l | 40,9 l |
| CB Vb (l) @ Qtc = 0,450 * | 30,7 l | 67,6 l |
| CB Vb (l) @ Fc = 90 Hz * | 18,1 l | 19,0 l |
| CB Vb (l) @ Fc = 70 Hz * | 45,7 l | 46,8 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 30,7 l | Kick-Bass 67,6 l |
| F_upper (Hz) * | 1688 Hz | 2074 Hz |
| F_lower (Hz) * | 149 Hz | 129 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eighteensound 10NW750
Der 10NW750 eignet sich als Tiefton- und Tiefmitteltonchassis in kompakten Zweiwege-Systemen, leistungsfähigen Line-Arrays und weiteren Mehrwege-Konzepten. Im PA-Bereich lässt er sich in kompakten Topteilen oder als tiefer angekoppelter Weg einsetzen, wobei der Frequenzbereich bis 5000 Hz ausreichend Spielraum für die Abstimmung mit einem Hochtonweg lässt. Für HiFi- und DIY-Projekte bietet sich der Treiber für schlanke, belastbare Lautsprecherkonstruktionen an, wenn Gehäusevolumen, Abstimmfrequenz und Trennung passend ausgelegt werden. Die empfohlenen 25 Liter mit 60 Hz Abstimmung liefern dafür einen klaren Ausgangspunkt. Je nach Impedanzvariante sind die jeweiligen Thiele-Small-Parameter bei der Gehäuse- und Weichenplanung getrennt zu berücksichtigen.
Service zum Eighteensound 10NW750
Zum 10NW750 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Dazu gehören auf Wunsch Hinweise zum DSP- oder Weichen-Setup, passende Presets, Empfehlungen, Baupläne und Bausets sowie die Auswahl eines originalen Recone-Kits oder unseres Recone-Service.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 25,000 - 49,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 125 - 149 / trockener Kick - trockene Low-Mids |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 7,50 - 9,99 mm |
| Sperrgut: | NEIN |
