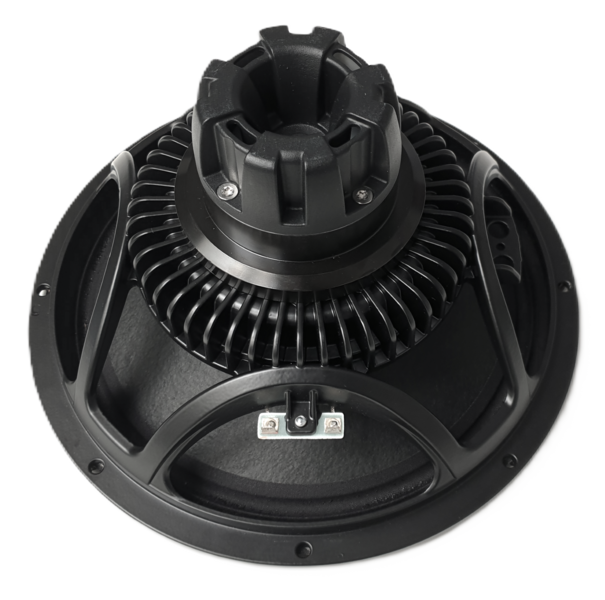

10NTLW2500 von Eighteensound

Der 10NTLW2500 von Eighteensound ist ein 10-Zoll-Tieftöner für kompakte Zwei- und Dreiwege-Systeme sowie Line-Array-Konzepte. Er ist in 4 Ω, 8 Ω und 16 Ω erhältlich. Die AES-Belastbarkeit beträgt bei allen Ausführungen 500 W, die Programmleistung 1000 W. Der mittlere Kennschalldruck liegt je nach Variante bei 96 bis 96,5 dB, der Frequenzbereich reicht von 55 Hz bis 4500 Hz. Eine 64-mm-Doppelschwingspule, der Neodym-Antrieb mit Dual-Gap-Polstruktur und die M-Roll-Aufhängung verbinden hohen linearen Hub mit einem weit nutzbaren Mitteltonbereich. Mit 3,1 kg Nettogewicht lässt sich das Chassis in gewichtssensiblen PA-Konstruktionen ebenso einsetzen wie in anspruchsvollen HiFi- und DIY-Mehrwegeprojekten. Die empfohlenen Bassreflexvolumina liegen bei 20 l, die Abstimmung bei 68 bis 70 Hz. Damit eignet sich der 10NTLW2500 für präzise abgestimmte Lautsprechersysteme mit klar definierter Trennung.

JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!

Technische Daten – Eighteensound 10NTLW2500

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.

Anwendungsgebiete – Eighteensound 10NTLW2500

Der 10NTLW2500 eignet sich als Tiefton- und Tiefmitteltonchassis in kompakten Zwei- oder Dreiwege-Lautsprechern, bei denen ein weiter Arbeitsbereich bis 4500 Hz und eine belastbare 64-mm-Doppelschwingspule gefragt sind. Im PA-Bereich sind Line-Array-Module, kompakte Topteile und mobile Beschallungssysteme sachgerechte Einsatzfelder. Im HiFi- und DIY-Bereich lässt sich der Treiber in leistungsfähige Mehrwegekonzepte integrieren, sofern Gehäuse, Trennfrequenz und Entzerrung passend ausgelegt werden. Die empfohlenen 20 l Gehäusevolumen und Abstimmfrequenzen von 68 bis 70 Hz geben eine konkrete Grundlage für Bassreflexkonstruktionen. Je nach Impedanzvariante unterscheiden sich die Thiele-Small-Parameter, weshalb die jeweilige Ausführung separat simuliert und abgestimmt werden sollte. Der breite Übertragungsbereich ermöglicht eine flexible Anbindung an Mittel- oder Hochtöner, ohne eine pauschale Systemkompatibilität vorauszusetzen.

Service zum Eighteensound 10NTLW2500

Zum 10NTLW2500 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung für PA-, HiFi- und DIY-Projekte. Auch beim DSP- oder Weichen-Setup, bei Presets, Empfehlungen, Bauplänen und Bausets unterstützen wir die Planung. Für Reparaturen stehen originale Recone-Kits und unser Recone-Service zur Verfügung.
