Der 10NTLS2000 von Eighteen Sound ist ein 10-Zoll-Tieftöner für kompakte Zweiwege-Systeme, Line-Arrays und weitere Anwendungen im Tief- und Mitteltonbereich. Die 8-Ω-Ausführung verarbeitet 350 W AES und 700 W Programmleistung; ihr mittlerer Wirkungsgrad beträgt 97 dB bei 1 W/1 m, der Frequenzbereich reicht von 50 bis 3000 Hz. Eine 51-mm-Aluminium-Schwingspule, das Neodym-Magnetsystem, die Tetracoil-Technologie und der Dual-Gap-Antrieb bilden die konstruktive Grundlage. Mit 1,9 kg Nettogewicht, 7,4 mm Xmax sowie einem empfohlenen Gehäusevolumen von 14 l bei 60 Hz Abstimmung lässt sich das Chassis in kompakten PA-Konzepten ebenso einplanen wie in anspruchsvollen HiFi- und DIY-Mehrwegeprojekten. Der 10NTLS2000 eignet sich dabei als Woofer oder Midbass, wenn ein weiter nutzbarer Übertragungsbereich und eine präzise Systemabstimmung gefragt sind.
JETZT – originale Recone-Kits von Eighteen Sound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteen Sound 10NTLS2000
| Technische Daten | Wert |
|---|---|
| Kategorie | Tieftöner |
| Größe (Zoll) | 10" |
| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit AES (W) | 350 W |
| Belastbarkeit Programm (W) | 700 W |
| Wirkungsgrad 1W/1m (dB) | 97,0 dB |

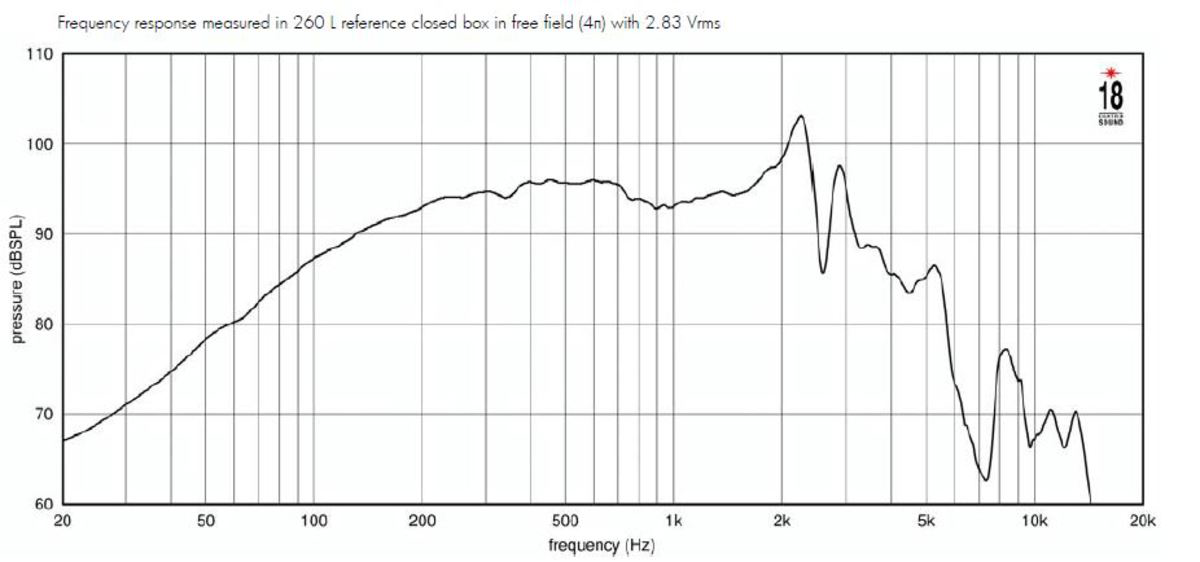

| Frequenzbereich (Hz) | 50–3000 Hz |
| Schwingspulendurchmesser (mm) | 51 mm |
| Magnetmaterial | Neo |
| Technologie | Tetracoil Double Voice Coil; Dual Gap |
| Außendurchmesser (mm) | 260 mm |
| Einbaudurchmesser (mm) | 233,0 mm |
| Lochkreisdurchmesser (mm) | 245 mm |
| Einbautiefe (mm) | 141 mm |
| Empfohlenes Gehäusevolumen (l) | 14,0 l |
| Empfohlene Abstimmfrequenz (Hz) | 60 Hz |
| Nettogewicht (kg) | 1,9 kg |
| Versandgewicht/Bruttogewicht (kg) | 2,3 kg |

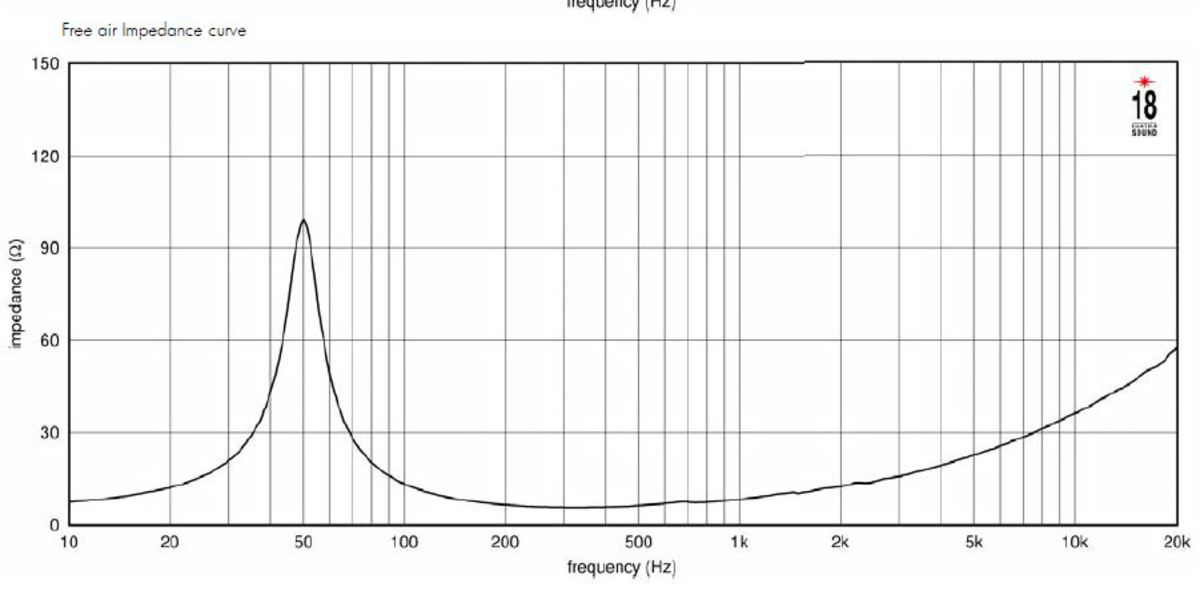

| Gleichstromwiderstand Re (Ohm) | 5,2 Ω |
| Schwingspuleninduktivität Le (mH) | 0,74 mH |
| Resonanzfrequenz Fs (Hz) | 50 Hz |
| Qms | 4,9 |
| Qes | 0,27 |
| Qts | 0,26 |
| Vas (l) | 38,0 l |
| Sd (cm²) | 346,0 cm² |
| Xmax (mm) | 7,4 mm |
| Xvar/Xdamage (mm) | 6,5 mm |
| Mms (g) | 47,0 g |
| BxL (Tm) | 16,7 Tm |
| EBP (Hz) | 185 Hz |
| Wirkungsgrad η0 (%) | 1,6 % |
| CB Vb (l) @ Qtc = 0,577 * | 9,7 l |
| CB Vb (l) @ Qtc = 0,500 * | 14,1 l |
| CB Vb (l) @ Qtc = 0,450 * | 19,0 l |
| CB Vb (l) @ Fc = 90 Hz * | 17,0 l |
| CB Vb (l) @ Fc = 70 Hz * | 39,6 l |
| CB Einsatz-Empfehlung * | Tief-Mitteltöner 19,0 l |
| F_upper (Hz) * | 1277 Hz |
| F_lower (Hz) * | 159 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.
Anwendungsgebiete – Eighteen Sound 10NTLS2000
Der 10NTLS2000 ist für kompakte Zweiwege-Lautsprecher, Line-Array-Module und weitere Systeme ausgelegt, in denen ein 10-Zoll-Chassis den Tief- und Mitteltonbereich übernimmt. Im PA-Einsatz lässt sich der Treiber für Topteile, schlanke Mehrwegeboxen oder modulare Beschallungssysteme vorsehen; der Frequenzbereich bis 3000 Hz erleichtert dabei die Anbindung an einen geeigneten Hochtonweg. Für HiFi- und DIY-Projekte bietet sich das Chassis für wirkungsgradstarke Heimlautsprecher und individuell abgestimmte Mehrwegekonstruktionen an. Das empfohlene Volumen von 14 l mit 60 Hz Tuning liefert einen konkreten Ausgangspunkt für Bassreflex-Entwürfe, während die Thiele-Small-Parameter auch eine weiterführende Simulation ermöglichen. Bei der Systemintegration sollten Trennfrequenz, Filterflanken, Gehäuseabstimmung und die mechanische Auslenkung gemeinsam betrachtet werden.
Service zum Eighteen Sound 10NTLS2000
Zum 10NTLS2000 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Für PA- sowie HiFi- und DIY-Projekte unterstützen wir außerdem beim DSP-/Weichen-Setup, bei Presets, Empfehlungen, Bauplänen und Bausets. Passende originale Recone-Kits und unser Recone-Service ergänzen die Unterstützung bei Wartung und Instandsetzung.
| LS CB Einsatz-Empfehlung: | Tief-Mitteltöner ab ca. 80 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Tieftöner |
| LS Coaxial: | NEIN |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 1.250,000 - 1.499,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 0,001 - 4,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
