10NCX750H von Eighteensound

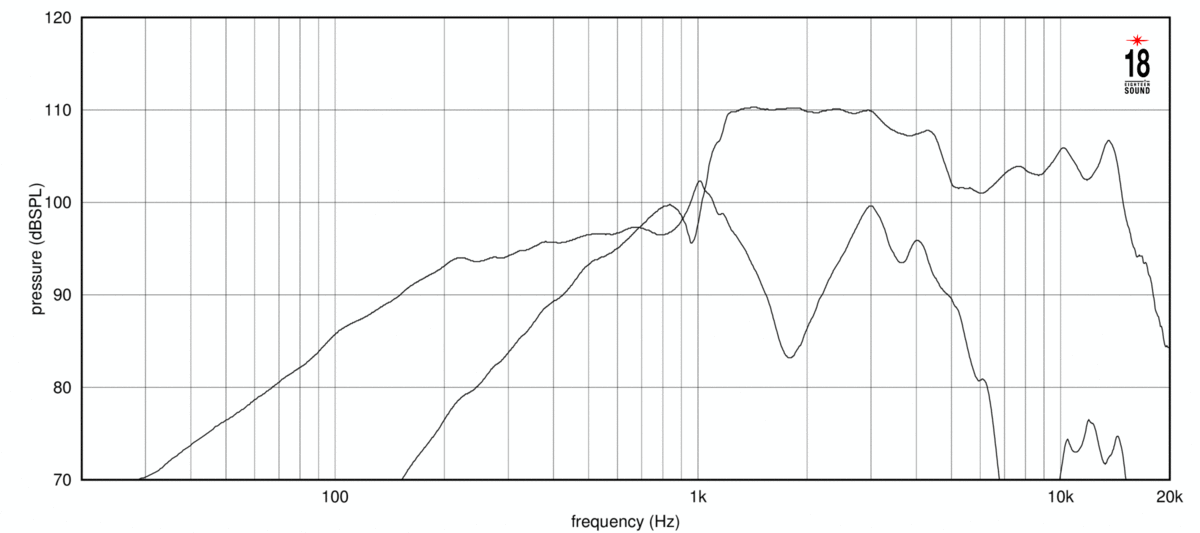

Der 10NCX750H von Eighteensound ist ein 10-Zoll-Koaxialtreiber für kompakte Bassreflexgehäuse und Bühnenmonitore. Die LF-Sektion arbeitet mit 8 Ω Nennimpedanz, 350 W Nennbelastbarkeit und 700 W Programmleistung; die HF-Sektion ist ebenfalls für 8 Ω ausgelegt und verträgt 70 W nominal beziehungsweise 140 W im Programmbetrieb. Der Übertragungsbereich reicht von 60 Hz bis 1500 Hz, die mittlere Empfindlichkeit liegt bei 95 dB im Tiefton und 105 dB im Hochton. Eine 75-mm-Kupferschwingspule mit ISV-Technologie, ein Titan-Diaphragma und der gemeinsame Neodym-Magnet bilden die konstruktive Basis. Mit 4,25 kg Nettogewicht eignet sich das Chassis für platzsparende PA-Monitore sowie für kompakte HiFi- und DIY-Mehrwegekonzepte; der 10NCX750H unterstützt dabei eine koaxiale, punktschallquellennahe Anordnung.

JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!

Technische Daten – Eighteensound 10NCX750H

* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms. F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere obere Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100 g dar; Partialschwingungen der Membran können diesen Wert weiter senken. Subwoofer (12"–31,5") mit einer Mms unter 200 g sollten unterhalb von F_upper/3 und mit einer Mms über 200 g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den rechnerisch bevorzugten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450, denn unter Last erwärmt sich die Schwingspule, wodurch Re und damit Qtc steigen können. Alle mit * gekennzeichneten Werte sind Rechenergebnisse und keine Herstellerangaben. Algebraisch rekonstruierte TSP-Eingangswerte sind in der Tabelle mit (berechnet) gekennzeichnet.

Anwendungsgebiete – Eighteensound 10NCX750H

Der 10NCX750H eignet sich primär für kompakte koaxiale Lautsprechersysteme, in denen Tiefton- und Hochtonsektion auf gemeinsamer Achse arbeiten. Im PA-Bereich bietet sich der Einsatz in kleinen Bassreflex-Topteilen und Bühnenmonitoren an, wobei die empfohlene Hochtontrennung ab 1200 Hz mit mindestens 12 dB pro Oktave berücksichtigt werden muss. Für HiFi- und DIY-Projekte lässt sich der Treiber in platzsparende Zweiwege-Konzepte integrieren, sofern Gehäusevolumen, Bassreflexabstimmung und passive oder aktive Weiche passend ausgelegt werden. Der Frequenzbereich der Tieftonsektion bis 1500 Hz und die getrennten Belastbarkeitswerte erleichtern die systematische Dimensionierung von Verstärker, DSP und Schutzfiltern. Die wasserabweisende Membranbehandlung und der Korrosionsschutz unterstützen zusätzlich den Einsatz in mobilen oder zeitweise im Außenbereich betriebenen Lautsprechern, ohne eine vollständige Wetterfestigkeit des Gesamtsystems zu ersetzen.

Service zum Eighteensound 10NCX750H

Zum 10NCX750H bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung an. Für PA-, HiFi- und DIY-Projekte unterstützen wir außerdem beim DSP- oder Weichen-Setup, bei Presets, Empfehlungen, Bauplänen und Bausets sowie bei der Auswahl originaler Recone-Kits und unseres Recone-Service.
