Der 10NCX750 von Eighteensound ist ein 10-Zoll-Koaxialtreiber für kompakte Reflexgehäuse und Bühnenmonitore. Die Programmleistung beträgt im Tieftonweg 700 W und im Hochtonweg 140 W; die Nennimpedanz liegt bei 8 Ω. Mit 97,5 dB Empfindlichkeit im LF-Zweig und 105 dB im HF-Zweig deckt das Chassis einen Frequenzbereich von 60–1500 Hz ab, während für den Hochtonweg eine Trennung ab 1,2 kHz mit mindestens 12 dB/Okt vorgesehen ist. Die 75-mm-Tieftonspule arbeitet mit ISV-Technologie, der Hochtonzweig nutzt eine 64-mm-Schwingspule und ein Titandiaphragma. Neodym-Antrieb, SDR-Demodulationsring, 3P-Phasenstecker und wasserabweisend behandelter Konus unterstützen den Einsatz in kompakten PA-Systemen sowie in sorgfältig abgestimmten HiFi- und DIY-Mehrwegeprojekten. Mit 4,25 kg Nettogewicht bleibt der 10NCX750 für seine Bauklasse vergleichsweise leicht.
JETZT – originale Recone-Kits von Eighteensound sowie unser Recone-Service – nur hier!
Technische Daten – Eighteensound 10NCX750
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxialtreiber |
| Größe (Zoll) | 10" |

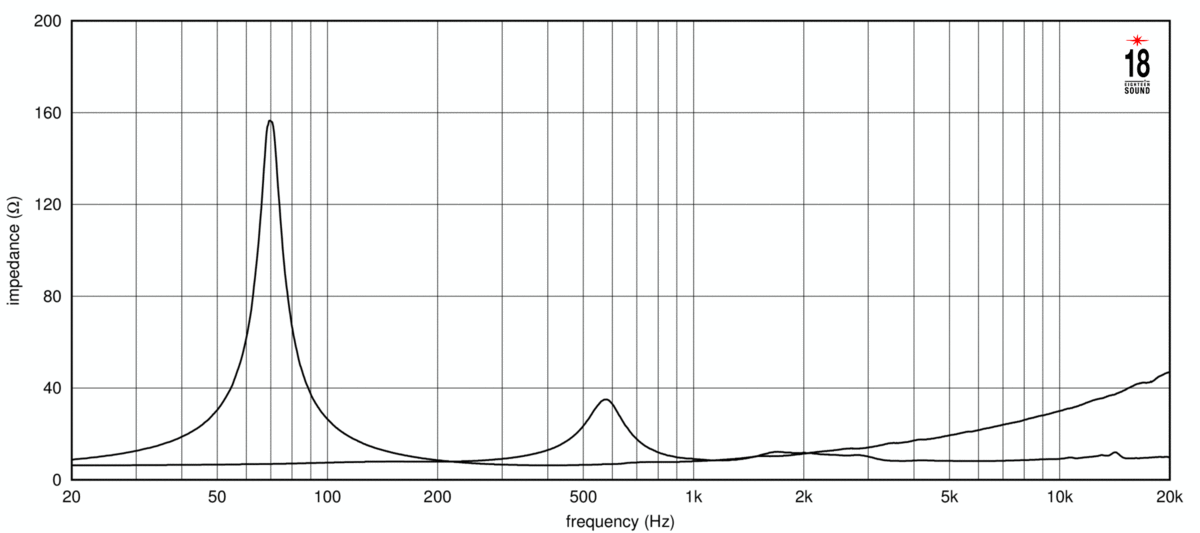

| Nennimpedanz (Ohm) | 8 Ω |
| Belastbarkeit Programm (W) | LF: 700 W | HF: 140 W |
| Wirkungsgrad 1W/1m (dB) | LF: 97,5 dB | HF: 105 dB |

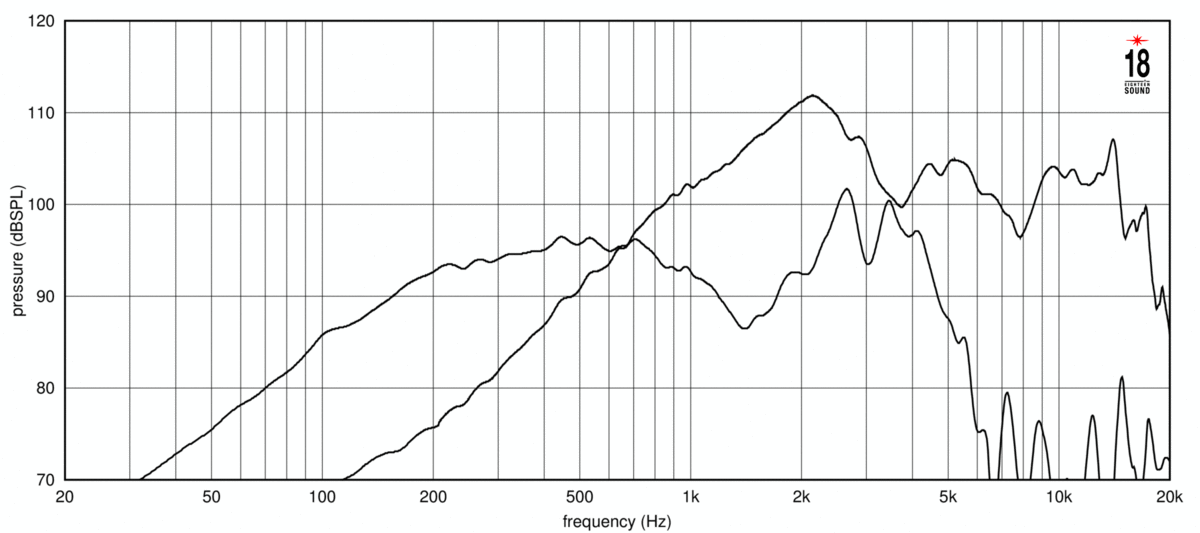

| Frequenzbereich (Hz) | 60–1500 Hz |
| Empfohlene Trennfrequenz (Hz) | HF: 1200 Hz |
| Flankensteilheit Frequenzweiche (dB/Okt) | HF: 12 dB/Okt oder höher |
| Schwingspulendurchmesser (mm) | LF: 75 mm | HF: 64 mm |
| Magnetmaterial | Neodym |
| Diaphragmamaterial | HF: Titan |
| Technologie | 3P, ISV, SDR, EWAL, HF-Kupferhülse, wasserabweisende Konusbehandlung |
| Außendurchmesser (mm) | 260 mm |
| Einbaudurchmesser (mm) | 230 mm |
| Lochkreisdurchmesser (mm) | 243 mm |
| Einbautiefe (mm) | 148 mm |
| Empfohlenes Gehäusevolumen (l) | 15 l |
| Nettogewicht (kg) | 4,25 kg |
| Versandgewicht/Bruttogewicht (kg) | 4,9 kg |
| Gleichstromwiderstand Re (Ohm) | 5,3 Ω |
| Schwingspuleninduktivität Le (mH) | 0,54 mH |
| Resonanzfrequenz Fs (Hz) | 64 Hz |
| Qms | 7,9 |
| Qes | 0,26 |
| Qts | 0,25 |
| Vas (l) | 23,0 l |
| Sd (cm²) | 346,0 cm² |
| Xmax (mm) | 5,5 mm |
| Xvar/Xdamage (mm) | 7,0 mm |
| Mms (g) | 46,0 g |
| BxL (Tm) | 20,0 Tm |
| EBP (Hz) | 246 Hz |
| Wirkungsgrad η0 (%) | 2,2 % |
| CB Vb (l) @ Qtc = 0,577 * | 5,3 l |
| CB Vb (l) @ Qtc = 0,500 * | 7,7 l |
| CB Vb (l) @ Qtc = 0,450 * | 10,3 l |
| CB Vb (l) @ Fc = 90 Hz * | 23,5 l |
| CB Vb (l) @ Fc = 70 Hz * | 117,0 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 10,3 l |
| F_upper (Hz) * | 1790 Hz |
| F_lower (Hz) * | 228 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – Eighteensound 10NCX750
Der 10NCX750 eignet sich vorrangig für kompakte koaxiale Lautsprecherkonzepte, in denen Tiefton- und Hochtonweg aus einer gemeinsamen akustischen Achse arbeiten. Im PA-Bereich sind kleine Reflexgehäuse ab 15 l, Bühnenmonitore und platzsparende Mehrwege-Lautsprecher naheliegende Einsatzfelder. Für HiFi- und DIY-Projekte lässt sich das Chassis in abgestimmte Heimlautsprecher oder kompakte Studiolösungen integrieren, sofern Gehäuse, Trennung und Entzerrung auf die gemessenen Systemdaten ausgelegt werden. Der Hochtonzweig sollte ab 1,2 kHz mit mindestens 12 dB/Okt hochpassgefiltert werden. Die 80°-Abdeckung unterstützt eine kontrollierte Auslegung des Hör- oder Beschallungsbereichs, während der wasserabweisende Konus und die behandelten Metallteile auch Konstruktionen für wechselnde Umgebungsbedingungen sachlich unterstützen. Für die Systemintegration sind eine passende passive Weiche oder ein DSP-Setup sowie die Abstimmung des Reflexvolumens erforderlich.
Service zum Eighteensound 10NCX750
Zum 10NCX750 bieten wir Beratung zur Gehäuseabstimmung, zum Gehäusebau und zur Systemabstimmung. Für aktive und passive Konzepte unterstützen wir außerdem beim DSP-/Weichen-Setup, bei Presets, Empfehlungen, Bauplan und Bauset sowie bei passenden Recone-Kits und unserem Recone-Service für PA-, HiFi- und DIY-Projekte.
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
|---|---|
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Koaxialtreiber |
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Titanium |
| LS F_lower (Hz): | 200 - 249 / extrem starker Antrieb - analytisch & kühl |
| LS F_upper (Hz): | 1.500,000 - 1.999,999 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 0,500 - 0,749 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,250 - 0,299 |
| LS Qms: | 7,500 - 9,999 |
| LS Qts: | 0,250 - 0,299 |
| LS X-max: | 5,00 - 7,49 mm |
| Sperrgut: | NEIN |
