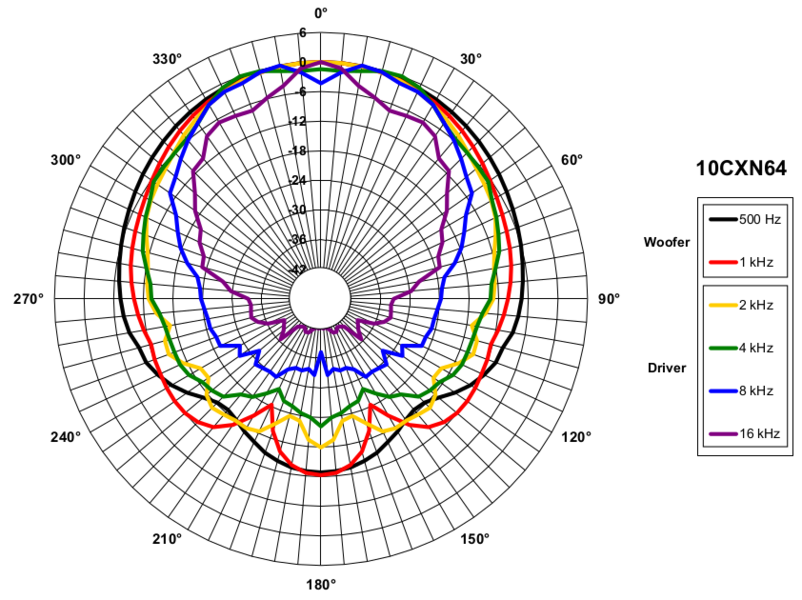

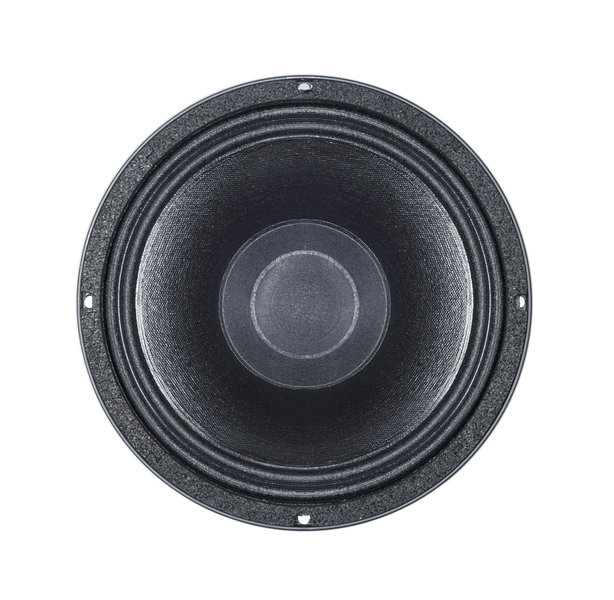

Der 10CXN64 von B&C ist ein 10-Zoll-Koaxialtreiber für kompakte Zweiwege-Lautsprecher, bei denen Tiefmittelton und Hochton aus einer gemeinsamen Achse arbeiten. Der Treiber besitzt 8 Ω Nennimpedanz, einen Frequenzbereich von 70 Hz bis 18000 Hz und eine nominale Abstrahlung von 70°. Die LF-Einheit arbeitet mit 250 W AES und 500 W Programmleistung, die HF-Einheit mit 80 W AES und 160 W Programmleistung. LF- und HF-Schwingspulen messen 64 mm beziehungsweise 65 mm. Der Neodymium-Ring-Magnet, die Titanmembran im Hochtonweg und die empfohlene Trennung bei 1,2 kHz machen den 10CXN64 zu einer klar definierten Basis für praxisgerechte PA- und Installationskonzepte.
JETZT – originale Recone-Kits von B&C sowie unser Recone-Service – nur hier!
Technische Daten – B&C 10CXN64
| Technische Daten | Wert |
|---|---|
| Kategorie | Koaxialtreiber |
| Größe (Zoll) | 10 in |
| Nennimpedanz (Ohm) | LF: 8 Ω | HF: 8 Ω |
| Belastbarkeit AES (W) | LF: 250 W | HF: 80 W |
| Belastbarkeit Programm (W) | LF: 500 W | HF: 160 W |
| Wirkungsgrad 1W/1m (dB) | LF: 97 dB | HF: 103 dB |
| Frequenzbereich (Hz) | 70 Hz – 18000 Hz |
| Empfohlene Trennfrequenz (Hz) | HF: 1,2 kHz |
| Flankensteilheit Frequenzweiche (dB/Okt) | HF: 12 dB/Okt oder höher |
| Schwingspulendurchmesser (mm) | LF: 64 mm | HF: 65 mm |
| Magnetmaterial | Neodymium Ring |
| Außendurchmesser (mm) | 261 mm |
| Einbaudurchmesser (mm) | 233 mm |
| Lochkreisdurchmesser (mm) | 245 mm |
| Einbautiefe (mm) | 142 mm |
| Nettogewicht (kg) | 3,95 kg |
| Versandgewicht/Bruttogewicht (kg) | 4,85 kg |
| Hersteller Artikelnummer | 10CXN64-8Ω |
| Flussdichte (T) | LF: 1,1 T | HF: 1,75 T |
| Gleichstromwiderstand Re (Ohm) | 5,6 Ω |
| Schwingspuleninduktivität Le (mH) | LF: 1,1 mH | HF: 0,15 mH |
| Resonanzfrequenz Fs (Hz) | 68 Hz |
| Qms | 5,6 |
| Qes | 0,33 |
| Qts | 0,31 |
| Vas (l) | 23 l |
| Sd (cm²) | 320 cm² |
| Xvar/Xdamage (mm) | 5 mm |
| Mms (g) | 33,5 g |
| BxL (Tm) | 15,8 Tm |
| EBP (Hz) | 206 Hz |
| Wirkungsgrad η0 (%) | 2,2 % |
| CB Vb (l) @ Qtc = 0,577 * | 9,3 l |
| CB Vb (l) @ Qtc = 0,500 * | 14,4 l |
| CB Vb (l) @ Qtc = 0,450 * | 20,8 l |
| CB Vb (l) @ Fc = 90 Hz * | 30,6 l |
| CB Vb (l) @ Fc = 70 Hz * | 385,3 l |
| CB Einsatz-Empfehlung * | Grundton-Mitteltöner 20,8 l |
| F_upper (Hz) * | LF: 985 Hz |
| F_lower (Hz) * | LF: 174 Hz |
* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.
Anwendungsgebiete – B&C 10CXN64
Der 10CXN64 passt in Anwendungen, in denen ein koaxialer Aufbau kurze akustische Wege und eine saubere Anordnung der Schallquellen unterstützt. Mit 70 Hz bis 18000 Hz deckt das Chassis einen breiten Arbeitsbereich ab und eignet sich für kompakte Fullrange-Gehäuse, Monitorlösungen, Installationslautsprecher und kleine PA-Topteile mit passender passiver oder aktiver Trennung. Die HF-Einheit wird ab 1,2 kHz mit mindestens 12 dB/Okt Hochpass eingesetzt, wodurch sich der Treiber sinnvoll in Zweiwege-Konzepte integrieren lässt. Durch den 10-Zoll-Korb, die Einbautiefe von 142 mm und das moderate Nettogewicht von 3,95 kg bleibt die mechanische Integration auch bei mobilen Gehäusen überschaubar.
Service zum B&C 10CXN64
Zum 10CXN64 unterstützen wir dich mit Beratung zur Gehäuseabstimmung, zum Gehäusebau, zur passenden Frequenzweiche und zum DSP-/Weichen-Setup. Außerdem sind Recone-Kit, Diaphragma und Recone-Service als Reparaturweg sinnvoll, wenn das Chassis fachgerecht erhalten werden soll.
| LS Abstrahlung horizontal -: | 70° |
|---|---|
| LS Abstrahlung vertikal I: | 70° |
| LS CB Einsatz-Empfehlung: | Grundton-Mitteltöner ab ca. 100 Hz |
| LS CB Vb (l) @ Qtc = 0,45: | 0,001 - 24,999 L |
| LS CB Vb (l) @ Qtc = 0,50: | 0,001 - 24,999 L |
| LS Chassis-Typ: | Koaxialtreiber |
| LS Coaxial: | JA |
| LS Diaphragma / Dome: | Titanium |
| LS F_lower (Hz): | 150 - 199 / harter Kick - analytische Low-Mids |
| LS F_upper (Hz): | 750,000 - 999,99 Hz |
| LS Fs: | 50,000 - 74,999 Hz |
| LS Größe: | 10" |
| LS Impedanz: | 8 Ohm |
| LS Le: | 1,000 - 1,249 mH |
| LS Magnet: | Neodym |
| LS Mms: | 25,00 - 49,99 g |
| LS Qes: | 0,300 - 0,349 |
| LS Qms: | 5,000 - 7,499 |
| LS Qts: | 0,300 - 0,349 |
| LS X-max: | 2,50 - 4,99 mm |
| Sperrgut: | NEIN |
